| Номер в госреестре | 83545-21 |
| Наименование СИ | Датчики температуры искробезопасные |
| Обозначение типа СИ | ИДТ |
| Изготовитель | Общество с ограниченной ответственностью Межотраслевая научно-техническая лаборатория по разработке, изготовлению и внедрению автоматизированных систем в горной промышленности" (ООО МНТЛ "РИВАС"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры искробезопасные ИДТ (далее - датчики) предназначены для измерений температуры воздуха в диапазоне от минус 50 °С до плюс 150 °С.
Принцип действия датчика основан на вычислении отношения падений напряжения на термочувствительном и опорном резисторах, включенных последовательно (т.е. питаемых одним и тем же током), с последующим пересчетом его в выходные сигналы датчика.
Конструктивно датчик выполнен в виде двух блоков - электронного и измерительного, соединенных между собой посредством пары разъемов (измерение положительной температуры воздуха в месте расположения датчика) или при помощи удлинительного кабеля (длиной до 30 м). Измерительный блок содержит платиновый терморезистор и опорный резистор с низким температурным коэффициентом сопротивления (ТКС), соединенные по схеме полумоста. Электронный блок состоит из двух изолированных камер. В верхней камере находятся электронная плата линеаризации выходных электрических параметров сопротивления и термоЭДС от первичного преобразователя температуры и плата дисплея. В нижней камере расположены присоединительные зажимы и кнопки управления. Выходные сигналы датчика - показания дисплея, унифицированный искробезопасный аналоговый выход по напряжению (0,4 - 2,0) В, выходной цифровой сигнал по интерфейсу RS485 (по дополнительному заказу) и релейный выход типа "сухой контакт", размыкающийся по превышению оперативно регулируемой уставки.
Маркировка датчика выполнена на пластике с обратной печатью, которая располагается под прозрачной крышкой корпуса и содержит: обозначение - «Датчик температуры ИДТ»; фирменный знак предприятия-изготовителя, знак утверждения типа; заводской номер по принятой нумерации предприятия - изготовителя, год изготовления и другие параметры.
Знак поверки наносится на свидетельство о поверке (в случае оформления) или в паспорт датчика.

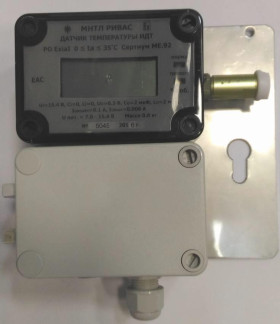

Общий вид средства измерений, схема пломбировки корпуса от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид датчика
Место нанесения
Датчик функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также формирования выходного унифицированного сигнала, эквивалентного измеренной температуре.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8453 |
| Номер версии (идентификационный номер) ПО | 53 |
| Цифровой идентификатор ПО | 59EF |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 16 |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +150 |
| Пределы допускаемой основной абсолютной | |
| погрешности (АТ), °С, в диапазоне температуры: от -50 до 0 °С включ. | +2 |
| св. 0 до 50 °С включ. | +1 |
| св. 50 до 100 °С включ. | +2 |
| св. 100 до 150 °С | +3 |
| Пределы допускаемой дополнительной абсолютной | |
| погрешности, вызванной отклонением от | |
| нормальных условий измерений на каждые | |
| 10 % отн.влажности, 10 °С температуры, 3,3 кПа атмосферного давления, | +(0,2-АТ) |
| -5 В и +3,4 В напряжения питания | |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | 20+5 |
| - диапазон относительной влажности окружающего | |
| воздуха, % | от 30 до 80 |
| - атмосферного давления, кПа | 101,1±3,0 |
| - напряжение питания постоянным током, В | 12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наименьший разряд цифрового кода отсчетного устройства в режиме измерений | 0,1 |
| Выходной сигнал, В | 0,4-2,0 |
| Нестабильность выходного электрического сигнала, при изменении сопротивления нагрузки от максимального (холостой ход) до минимального значения (5 кОм), %, не более | +1,5 |
| Диапазон настройки порога срабатывания (сигнализации) релейного выхода, °С | от 1 до 150 |
| Интерфейс | RS485 (по заказу) |
| Время установления рабочего режима, мин, не более | 10 |
| Напряжение питания постоянным током, В | от 7,0 до 15,4 |
| Потребляемая мощность, мВт, не более | 150 |
| Габаритные размеры, мм, не более - измерительный блок без кабеля (диаметрхдлина) - электронный блок (длинахвысотахширина) | 17 х 50 175 х 150 х 60 |
| Масса, кг, не более - измерительный блок - электронный блок | 0,025 0,8 |
| Маркировка взрывозащиты (искробезопасная электрическая цепь) | РО Exia I |
| Наименование характеристики | Значение |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С для электронного блока измерительного блока относительная влажность окружающего воздуха при 35 °С, % атмосферное давление, кПа | от 0 до +50 от -50 до +150 100 от 87,8 до 119,7 |
| Средняя наработка на отказ, ч, не менее | 18202 |
| Срок службы, лет, не менее | 5 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус электронного блока в виде наклейки.
Таблица 4 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Датчик температуры искробезопасный | ИДТ | 1 шт. |
| Руководство по эксплуатации | РЭ 421176-002-17282729-02 | 1 экз. |
| Методика поверки | МП 2411-0185-2021 | 1 экз. |
| Кронштейн прижима измерительного блока к магнитной поверхности | ИДТ-31.00.03 | по заказу |
| Кабель удлинительный | ДОУ-52.00.03 | по заказу |
| Модуль интерфейса RS485 | ДОУИ-50.20.01 | по заказу |
| Руководство по применению интерфейса RS485 при работе с датчиками МНТЛ РИВАС | по заказу |
приведены в документе РЭ 421176-002-17282729-02 «Датчик температуры искробезопасный ИДТ. Руководство по эксплуатации» в разделе 9.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 421176-002-17282729-02 «Датчик температуры искробезопасный ИДТ. Технические условия».
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
