| Номер в госреестре | 83547-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПОЛ |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 26.10.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПОЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы относятся к проходному типу трансформаторов. Первичная обмотка трансформаторов выполнена из медной трубы. Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.
Трансформаторы выпускаются в модификациях ТПОЛ-20 и ТПОЛ-35, отличающихся номинальным напряжением 20 кВ и 35 кВ соответственно, номинальным первичным током, классами точности, климатическим исполнением и габаритными размерами.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового обозначения.

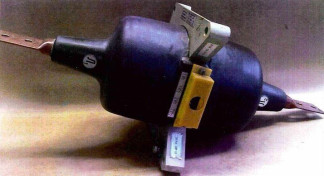

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| ТПОЛ-20 | ТПОЛ-35 | |
| Номинальное напряжение U/ном*, кВ | 20 | 35 |
| Номинальный первичный ток Лном, А | 400; 600; 800; 1000; 1500;2000 | 400; 600; 800; 1000; 1500 |
| Номинальный вторичный ток /2ном, А | 1; 5 | |
| Номинальная частота переменного тока, Гц | 50; 60 | |
| Количество вторичных обмоток | 2 | |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений, для учета - для защиты - для измерений и защиты | 0,2; 0,5; 0,5S; 1 5P;10P 0,5 (5Р); 0,5 (10Р); 1 (5Р); 1(10Р) | |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности со^ф2=0,8, ВА: - вторичной обмотки для измерений, для учета - вторичной обмотки защиты - вторичной обмотки для измерений и защиты | от 20 до 30 от 10 до 30 от 15 до 50 | |
| Номинальная предельная кратность вторичных обмоток ^ном: - для защиты - для измерений и защиты | от 10 до 30 от 10 до 30 | |
| Номинальный коэффициент безопасности приборов Кбном вторичных обмоток для измерений | от 10 до 30 | |
| Примечания: * - в трансформаторах, устанавливаемых в схеме поперечной дифференциальной защиты турбогенератора, в нормальном режиме эксплуатации на первичной обмотке отсутствует напряжение. | ||
| Наименование характеристики | Значение для модификации | |
| ТПОЛ-20 | ТПОЛ-35 | |
| Габаритные размеры (диаметрхдлина), мм, не более | 310x840 | 310x1100 |
| Масса, кг, не более | 51 | 61 |
| Климатическое исполнение по ГОСТ 15150-691) 2) | У; ТС3); Т4) | У; Т4) |
| Категория размещения по ГОСТ 15150-69 | 3 | |
| Высота над уровнем моря, м, не более | 1000 | |
| Средняя наработка до отказа, ч | 400000 | |
| Средний срок службы, лет | 30 | |
Примечания:
^ - при установке трансформаторов модификации ТПОЛ-20 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 и 2000 А климатического исполнения и категории размещения У3, Т3, ТС3 и трансформаторов модификации ТПОЛ-35 с классом точности вторичных обмоток 10Р и номинальным первичным током 1500 А климатического исполнения и категории размещения У3, Т3 в цепях нулевых выводов турбогенератора верхнее значение рабочей температуры воздуха в месте их установки -плюс 65 °С;
2) - допускается климатическое исполнение и категория размещения по ГОСТ 15150-69 с диапазоном рабочих температур:
- У3 от -45 до +65 °С;
- Т3 от -10 до +65 °С;
- ТС3 от -10 до +65 °С;
3) - в условиях отсутствия выпадения росы;
_4) - только для установки в нулевых выводах турбогенераторов._
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТПОЛ | - | 1 шт. |
| Паспорт. Трансформатор тока ТПОЛ-20 | 1ВД.762.017 ПС* 1ВД.762.017-01 ПС* | 1 экз. |
| Паспорт. Трансформатор тока ТПОЛ-35 | 1ВД.762.018 ПС* 1ВД.762.018-01 ПС* 1ВД.762.018-04 ПС* | 1 экз. |
| Руководство по эксплуатации** | ВДО.412.132 | 1 экз. |
| Примечания: * - децимальный номер паспорта зависит от поставки; ** - на партию трансформаторов, поставляемых в один адрес | ||
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
