| Номер в госреестре | 83551-21 |
| Наименование СИ | Датчики тока |
| Обозначение типа СИ | SM |
| Изготовитель | Общество с ограниченной ответственностью "Лаборатория ДТиН" (ООО "Лаборатория ДТиН"), г. Тверь |
| Год регистрации | 2021 |
| Срок свидетельства | 01.11.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока SM (далее по тексту - датчики) предназначены для преобразования входного сигнала силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода, в пропорциональные напряжение, силу тока, сигнал интерфейса «токовая петля 4/20 (0/20) мА» или унифицированный сигнал 0-5(0-10В). Датчики предназначены для работы в составе измерительных и управляющих систем.
Датчики состоят из замкнутого магнитопровода с обмоткой или без нее, одного или нескольких датчиков Холла в его зазоре и печатной платы с электронной схемой обработки сигнала. Ток, протекающий через шину, пропущенную в отверстие магнитопровода, создаёт в нём магнитную напряженность, которую датчик Холла преобразует в пропорциональное напряжение соответствующего знака.
В датчиках используются компенсационная схема преобразования или схема прямого усиления сигнала. В компенсационной схеме усиленный сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле измеряемого тока, текущего по входной шине. Датчик Холла работает как элемент сравнения в очень узкой области характеристики преобразования, чем достигается малая нелинейность преобразования и низкая зависимость от индивидуального разброса параметров датчиков Холла. В схеме прямого усиления сигнал датчика Холла подается на схему усиления и кондиционирования, после чего поступает на выход.
Компенсирующий ток в датчиках SMCxxx является выходным, в датчиках SMCxV формирует выходное напряжение. Кондиционированный сигнал формирует выходное напряжение в датчиках SMZxxx, в датчиках SMxxxx/DC4-20 - сигнал токовой петли 4-20мА(0-20мА), в датчиках SMXXXX/DC5V(DC10V) - сигнал 0-5 (0-10) В.
Датчики выполнены в пластиковых корпусах.

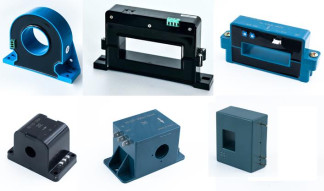

Пломбирование датчиков осуществляется с помощью голографической наклейки с надписью «опломбировано» в месте соединения крышки и корпуса датчика. Поверочные клейма наносятся в месте маркировки датчиков. Внешний вид и схема пломбирования датчиков представлены на рисунке 1.
место
пломбировки
место пломбировки
место
пломбировки
место
/пломбировки
место
пломбировки
место
пломбировки
Датчики имеют модификации, отличающиеся номинальным током, диапазоном преобразования, точностью и т.д. Структура кода для заказа датчиков приведена на рисунке 2.
SM X XX X X K A D - /
Стандартное исполнение -1— код отсутствует,
варианты - см. таблицу
Номинальный ток
Напряжение питания, см.таблицу А - спец требования по помехоустойчивости ( если есть)
Магнитопровод: отсутствует - сплошной К- разъемный Вид первичного тока: отсутствует - AC/DC D - постоянный A - переменный Выходной сигнал: отсутствует - ток
V - напряжение Обозначение конструктивной серии Конструкция:
С - компенсационный Z - прямого усиления LD или LA - для малых первичных токов
V - для малых первичных токов,
встроенная первичная обмотка Датчик для измерения тока, аттестованный как СИ
Напряжение питания:
- код отсутствует - двуполярное со средней точкой
- D (5, 12, 24) - однополярное, +5, +12, +24В постоянного тока Варианты выходного сигнала:
- код отсутствует - пропорциональный ток, пропорциональное напряжение ±4В для датчиков SMZXXX или с выходом V;
- 5V - пропорциональное напряжение ±5В для датчиков SMZXXX или с выходом V;
- DC4-20 mA - выход токовый стандарта 4 - 20 мА;
- DC12 ± 8 mA — выход токовый стандарта 4 - 20 мА, 12 мА — выходном сигнал при отсутствии входного, отклонение выходного от 4 до 20 мА;
- DC5V - выходной сигнал стандарта 0 - 5 (0-10) В
отсутствует.
Основные метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики датчиков.
| Наименование характеристики | Значение |
| Диапазон номинальных первичных значений силы постоянного тока /н, А | от 0,005 до 20000 |
| Диапазон преобразования первичного значения силы постоянного тока, А | (0,1-1,5) x /н |
| Диапазон значений коэффициента масштабного преобразования силы постоянного тока | 10-20000 |
| Пределы допускаемой основной приведенной ( к верхнему значению диапазона) погрешности преобразования силы постоянного тока, % | ± 1,0 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования силы постоянного тока, связанной с температурным дрейфом (в диапазоне рабочих температур), % | ± 3,9 |
| Диапазон номинальных первичных значений силы переменного тока с частотой 50±5 Гц, /н, А, эфф. значение | от 0,005 до 20000 |
| Диапазон преобразования первичного значения силы переменного тока, А | (0,1-1,5) x /н |
| Диапазон значений коэффициента масштабного преобразования силы переменного тока | 10-20000 |
| Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования эфф.знач. силы переменного тока частотой 50±5 Гц, % | ± 1,0 |
| Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования эфф.знач. силы переменного тока, связанной с температурным дрейфом (в диапазоне рабочих температур), % | ± 3,0 |
| Напряжения питания (напряжение постоянного тока), В | + 5...± 24 |
| Потребляемый ток по цепям питания, мА | 10 - 1000 |
| Нормальные условия применения, °С | 20 ± 5 |
| Диапазон рабочих температур, °С | от минус 50 до плюс 105 |
| Средняя наработка на отказ | 173 000 |
| Средний срок службы, лет, не менее | 20 |
| Наименование характеристики | Значение |
| Г абаритные размеры | От 24,1x22x23.4 до 400х380х240 |
| Масса не более, кг | 21,3 |
наносится на титульный лист паспорта типографским способом, а на переднюю панель датчиков методом лазерной маркировки.
Комплект поставки датчиков приведен в таблице 2.
Таблица 2 - Комплект поставки
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Датчик тока SM | 1 шт. |
| 2 | Паспорт | по соглашению с потребителем |
| 3 | Руководство по эксплуатации | по соглашению с потребителем |
| 4 | Присоединительный разъем вторичной цепи | по соглашению с потребителем |
приведены в разделе 1 руководства по эксплуатации
Техническая документация фирмы-изготовителя;
Технические условия ТУ ДТСА.420600.002ТУ «Датчики тока SM».
