| Номер в госреестре | 83570-21 |
| Наименование СИ | Системы автоматизированного учета |
| Обозначение типа СИ | PreciFUEL |
| Изготовитель | "Alfons Haar Maschinenbau GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 01.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированного учета PreciFUEL (далее - системы) предназначены для измерений объема и массы жидкости в потоке.
Принцип действия систем основан на прямом методе динамических измерений объема жидкости в потоке и на косвенном методе динамических измерений массы жидкости в потоке.
Системы состоят из счетчика жидкости лопастного МКА, датчика плотности DIS 1A, датчика температуры, блока управления и обработки информации, включающего контроллер ARU MASTER 4A и информационную шину/кабель PreciBUS, модуля датчиков контроля дегазации PreciNODE SME, дозатора противокристализационной жидкости PreciMIX, трубопроводов с запорной арматурой, фильтра-водоотделителя, оснащенного устройством газоотделения, раздаточного рукава для выдачи жидкости с быстроразъемными соединениями (в том числе наконечников нижней заправки и раздаточных пистолетов для верхней заправки воздушных судов).
Система изготавливается в различных исполнениях со счетчиками жидкости лопастными МКА, отличающимися диапазонами расходов. Модуль датчиков контроля дегазации PreciNODE SME оптическим путем распознает пузырьки газа в потоке жидкости и одновременно контролирует уровень наполнения в канале выдачи. Контроллер ARU MASTER 4A подключен шиной PreciBUS к счетчику жидкости лопастному МКА, датчику плотности DIS 1A, датчику температуры и контролирует их работу. Трубопроводы с запорной арматурой обеспечивают прохождение жидкости через систему. Запорная арматура представляет собой клапан с электромагнитным/пневматическим приводом, предназначенный для дистанционного управления потоком жидкости.
При отпуске жидкости при заправке воздушных судов с помощью программного обеспечения контроллера ARU MASTER 4A задаются масса или объем жидкости необходимые для отпуска. После прохождения разрешительных процедур и запуска процесса отпуска жидкость из средства заправки с помощью насоса под давлением подается через фильтр-водоотделитель, оснащенный устройством газоотделения, счетчик жидкости лопастной МКА, электромагнитный/пневматический клапан и раздаточный рукав. Контроллер ARU MASTER 4A обеспечивает обработку результатов измерений, вычисление отпущенных массы и объема жидкости в потоке, индикацию температуры и плотности жидкости, а также регулирование расхода жидкости в процессе отпуска. Измеренная и вычисленная информация может храниться в контроллере в количестве 1024 последних операций и может быть передана через протоколы передачи данных.

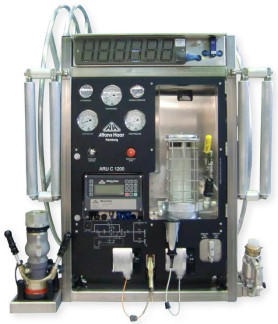

Общий вид систем представлен на рисунке 1.
Пломбировка систем осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются крепежные винты и элементы, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
в)
Программное обеспечение систем автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации с счетчика жидкости лопастного, датчика плотности с датчиком температуры и других устройств системы, обработки результатов измерений, индикации результатов измерений на показывающем устройстве, формирования управляющих сигналов на начало и окончание отпуска жидкости, управление модулями системы.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО1) | не ниже А4.02.ХХ |
| Цифровой идентификатор ПО | - |
| 1) - конкретное значение указано в руководстве по эксплуатации | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч^ | от 3 до 180 |
| Пределы допускаемой относительной погрешности системы при измерении объема жидкости в потоке, % | ±0,15 |
| Наименьший объем жидкости в потоке при отпуске, дм3 | 50 |
| Диапазон измерений массового расхода жидкости, т/ч^ | от 1,8 до 216 |
| Пределы допускаемой относительной погрешности системы при измерении массы жидкости в потоке, % | ±0,25 |
| Наименьшая масса жидкости в потоке при отпуске, кг | 50 |
| 1) - конкретное значение указано в руководстве по эксплуатации | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда Плотность измеряемой среды, кг/м3 Избыточное давление измеряемой среды, МПа Температура измеряемой среды, °С | Жидкость (нефтепродукты: топлива для реактивных двигателей марок ТС-1, РТ по ГОСТ 10227-2013, бензин, дизельное топливо, топливо авиационное для газотурбинных двигателей ДЖЕТ А-1 (JET A-1) по ГОСТ 32595-2013) от 600 до 1200 от 0 до 1 от -40 до +50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 от 30 до 80 от 84 до 107 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20 до 32 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 35000 |
наносится на маркировочную табличку, закрепленную на корпусе системы, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированного учета | PreciFUEL | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1306-1-2021 | 1 экз. |
Приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Техническая документация изготовителя.
