| Номер в госреестре | 83572-21 |
| Наименование СИ | Блоки измерения сопротивления изоляции |
| Обозначение типа СИ | РКП ИСИ01 |
| Изготовитель | Общество с ограниченной ответственностью "ТРАНСПОРТНЫЕ СИСТЕМЫ УПРАВЛЕНИЯ" (ООО "ТСУ"), г. Ростов-на-Дону |
| Год регистрации | 2021 |
| Срок свидетельства | 01.11.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки измерения сопротивления изоляции РКП ИСИ01 (далее - блоки) предназначены для воспроизведений напряжения постоянного тока и измерений электрического сопротивления изоляции.
Принцип действия блоков основан на измерении сопротивления изоляции методом «вольтметра-амперметра». К контролируемому сопротивлению прикладывается напряжение постоянного тока, вырабатываемое блоками. Последовательно включается образцовое сопротивление, по которому протекает ток утечки изоляции. Величина приложенного напряжения постоянного тока и падение напряжения постоянного тока на образцовом сопротивлении измеряются, и по полученным результатам вычисляется величина сопротивления изоляции. Мощность источника напряжения постоянного тока ограничена таким образом, чтобы максимальный ток, протекающий через измеряемое сопротивление, не превышал 1 мА. Это исключает перегрузку источника напряжения постоянного тока и измеряемого сопротивления при подключении малых сопротивлений и/или закорачивании измерительного входа блоков. В дальнейшем осуществляется передача полученных значений в распределенный контролируемый пункт модернизированный (далее - РКП-М) СДКУ.856309.001 ТУ.
Блоки применяются в системах железнодорожной автоматики и телемеханики, а также в других автоматизированных системах промышленной автоматики.
Блоки могут работать в режиме циклических измерений или режиме непрерывных измерений сопротивления.
Режим циклических измерений является основным. В него блоки переходят после включения питания или перезапуска. В этом режиме высокое напряжение постоянного тока прикладывается к контролируемому сопротивлению.
В режим непрерывных измерений блоки могут быть переведены по команде, полученной от внешней управляющей системы автоматизации. В этом режиме напряжение постоянного тока непрерывно подключено к контролируемой цепи.
Все операции по настройке блоков, управлению блоками в процессе работы и считыванию результатов измерений выполняются при помощи команд, передаваемых по шине CAN.
Конструктивно блоки выполнены в едином прямоугольном пластмассовом корпусе и имеют защелку для фиксации на DIN-рейке NS-35. Блоки объединяются между собой и подключаются к системе автоматизации при помощи шины CAN.
Блоки обеспечивают гальваническую развязку измеряемой цепи от цепей питания и канала связи.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.

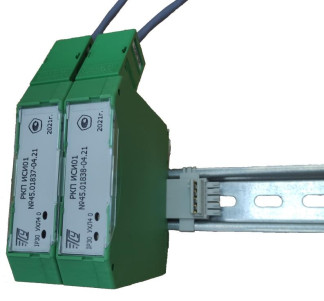

Общий вид блоков представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки.
Программное обеспечение (далее - ПО) блоков состоит из внутреннего и сервисного
ПО.
Внутреннее ПО хранится в постоянном запоминающем устройстве (далее - ПЗУ) блоков и не требует загрузки или перезагрузки в процессе эксплуатации. Из состава внутреннего ПО блоков выделена метрологически значимая часть в виде основного компонента программного обеспечения блока РКП ИСИ01, которая обеспечивает функционирование блоков при их использовании по назначению, включая обеспечение всех технических и метрологических характеристик блоков, идентификацию ПО и передачу результатов измерений. Метрологические характеристики блоков нормированы с учетом влияния основного компонента программного обеспечения блока РКП ИСИ01. Остальная часть ПО (загрузчик), не являющаяся метрологически значимой, служит для начальной инициализации микроконтроллера и проверки наличия и исправности ПЗУ с метрологически значимой частью ПО при включении питания (перезапуске) блоков. Внутреннее ПО не имеет интерфейса пользователя и работает через интерфейс связи.
Сервисное ПО - «Терминал блока РКП ИСИ01», исполняемая компьютерная программа, предназначенная для проверки исправности и метрологической калибровки блоков (в процессе эксплуатации блоков не используется).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО блоков приведены в таблице 1.
| Идентификационные данные | Значение | |
| Внутреннее(основной компонент программного обеспечения блока РКП ИСИ01) | Сервисное («Терминал блока РКП ИСИ01») | |
| Идентификационное наименование ПО | ISI.hex | Block_ISI- setup.exe |
| Номер версии (идентификационный номер ПО), не ниже | 2.01 | 2.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 0,02 до 400 |
| Пределы допускаемой относительной основной погрешности измерений электрического сопротивления изоляции, %: - в диапазоне от 0,02 до 0,05 МОм включ. - в диапазоне св. 0,05 до 200 МОм включ. - в диапазоне св. 200 до 400 МОм включ. | ±15 ±10 ±15 |
| Пределы допускаемой относительной дополнительной погрешности измерений электрического сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ±10 |
| Диапазон воспроизведений напряжения постоянного тока, В | от 100 до 500 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В | ±30 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +20 до +30 от 45 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение питания постоянного тока, В - рабочее напряжение питания постоянного тока, В | 24 от 21,6 до 28,8 |
| Потребляемая мощность, Вт, не более: - при выполнении измерений - в паузах между измерениями | 2,5 1 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 93x23x86 |
| Масса, кг, не более | 0,2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +1 до +40 от 45 до 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 30000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку, размещаемую на передней поверхности блока, любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерения сопротивления изоляции РКП ИСИ01 | СДКУ.1503.000.000 | 1 шт. |
| Паспорт | СДКУ.1503.000.000 ПС | 1 экз. |
| Программное обеспечение «Терминал блока РКП ИСИ01» | - | 1 шт.* |
| Руководство по эксплуатации | СДКУ.1503.000.000 РЭ | 1 экз.* |
| *Поставляются на электронном носителе в каждый адрес отгрузки. | ||
приведены в пункте 1.4 «Устройство и работа» руководства по эксплуатации.
СДКУ.422130.003 ТУ «Блок измерения сопротивления изоляции РКП ИСИ01. Технические условия»
| Зарегистрировано поверок | 185 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
