| Номер в госреестре | 83575-21 |
| Наименование СИ | Дилатометры с толкателем |
| Обозначение типа СИ | L - series |
| Изготовитель | "Linseis Messgeräte GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 01.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дилатометры с толкателем L - series (далее - дилатометры) предназначены для измерений линейных приращений образцов в условиях тепловых нагрузок.
Принцип действия дилатометров основан на измерении линейных приращений образца, вызванных изменением его температуры или его деформации. Дилатометры представляют собой автоматизированный аппаратный комплекс.
Дилатометры состоят из:
- измерительного блока, в состав которого входят блок сбора результатов измерений и система управления измерительной электроникой и электропитанием, устройство измерений температуры и устройство измерений линейных приращений;
- термостата;
- охлаждающего устройства
- вспомогательного оборудования (персонального компьютера).
Дилатометры выпускаются в следующих модификациях: L75H, L75V, L76, L78/RITA, которые отличаются диапазоном измерений температуры и массогабаритными характеристиками.
Устройство изменений температуры, реализующее конвекционный, лучевой или индуктивный принцип нагрева и охлаждение жидким азотом, предназначено для обеспечения рабочего диапазона температуры исследуемого образца в соответствии с программой измерений. Температура исследуемого образца измеряется термопарой типа К, типа S, типа B, типа С, типа E или пирометром в зависимости от комплектации дилатометра. Измерительная система предназначена для измерения и регистрации изменений линейных приращений образца и представляет собой LVDT-датчик (linear variable differential transducer) или оптический датчик (optical encoder).
Конструкция дилатометров позволяет определять параметры линейного приращения, кинетики спекания и температуру фазовых переходов.
Пломбирование дилатометров не производится.

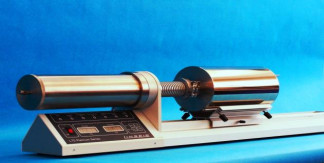

Общий вид дилатометров приведен на рисунках 1-4, охлаждающее устройство - на рисунке 5.
Заводской номер наносится на корпус дилатометров путем гравировки и/ или с использованием краски. Знак поверки наносится на свидетельство о поверке и/или формуляр.
Рисунок 3 - Общий вид измерительного блока дилатометра с толкателем L - series
модификации L76
Рисунок 4 - Общий вид измерительного блока дилатометра с толкателем L - series
модификации L78/RITA
Программное обеспечение дилатометров с толкателем L - series состоит из встроенного в защищенный от записи микроконтроллер, и автономного ПО «Platinum Software» под управлением операционной системой Windows персонального компьютера. Встроенное ПО обеспечивает сбор данных, вычисление метрологически значимых величин, организацию связи с компьютером.
Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью автономного программного обеспечения. Программным образом осуществляется настройка дилатометров, выбор режимов и установка параметров эксперимента, градуировка, управление работой, обработка выходной информации, печать и архивирование результатов измерений. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО дилатометров с толкателем L - series | Firmware (встроенное ПО) | Platinum Software |
| Номер версии (идентификационный номер) ПО дилатометров с толкателем L - series | не ниже 3.0.0.0 | не ниже 2.0.0.001 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификаций | |||
| L76 | L75H | L75V | L78RITA | |
| Диапазон измерений температуры, °С | от 20 до 1600 | от - 180 до + 2000 | от - 180 до + 2400 | от - 150 до + 1600 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -180 до +600 включ. - в диапазоне св. 600 до 1600 включ. - в диапазоне св. 1600 до 2400 | ±1,0 ±1,5 | ±1,0 ±1,5 ±5,0 | ±1,0 ±1,5 ±5,0 | ±1,0 ±1,5 |
| Диапазон измерений линейных приращений образцов, мкм | от 100 до 2000 | от 100 до 2000 | от 100 до 2000 | от 100 до 2000 |
| Пределы допускаемой относительной погрешности измерений линейных приращений образцов, % | ±5 | ±5 | ±5 | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификаций | |||
| L76 | L75H | L75V | L78RITA | |
| Напряжение питания, В | 220±22 | |||
| Частота питающего напряжения, Гц | 50±1 / 60±1 | |||
| Потребляемая мощность, кВА, не более | 3,5 | 7,5 | 7,5 | 7,5 |
| Масса, кг, не более | 80 | 100 | 450 | |
| Габаритные размеры, не более | ||||
| Длина, мм | 1040 | 420 | 1780 | |
| Ширина, мм | 150 | 560 | 800 | |
| Высота, мм | 260 | 1090 | 1340 | |
| Средний срок службы, лет | 10 | |||
| Условия эксплуатации: | ||||
| температура окружающего воздуха, °С | от +18 до +25 | |||
| относительная влажность воздуха, % | от 40 до 80 | |||
| атмосферное давление, кПа | от 98,3 до 104,3 | |||
наносится типографским способом на титульный лист формуляра и на измерительный блок дилатометра путем гравировки.
Таблица 4 - Комплектность дилатометров с толкателем L - series
| Наименование | Обозначение | Количество | |||
| L75H | L75V | L76 | L78/RITA | ||
| Дилатометр с толкателем L - series в составе: - измерительный блок - термостат - охлаждающее устройство | в зависимости от модификации и/или исполнения | 1 шт. 1 шт. 1 шт. | |||
1 шт.
Продолжение таблицы 4
| Наименование | Обозначение | Количество |
| L75H L75V L76 L78/RITA | ||
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
- ПК
приведены в эксплуатационных документах:
Руководство по эксплуатации дилатометр с толкателем L - series модификации L75H, стр. 33-37; Руководство по эксплуатации дилатометр с толкателем L - series модификации L75V, стр. 21-26; Руководство по эксплуатации дилатометр с толкателем L - series модификации L76, стр. 25-37; Руководство по эксплуатации дилатометр с толкателем L - series модификации L78/RITA, стр. 59-73.
Руководство по эксплуатации дилатометров с толкателем L - series Программное обеспечение, стр 11-39.
«Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел от 0,01 10-6 до 100 10-6 К-1 в диапазоне температуры от 90 до 3000 K», утвержденная приказом федерального агентства по техническому регулированию и метрологии № 2663 от 14 декабря 2018 г.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя
