| Номер в госреестре | 83581-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | Куйбышевское районное управление Акционерного общества "Транснефть - Дружба" (КРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для хранения и измерений объема нефти и нефтепродукта (нефть, мазут, дизельное топливо) КРУ АО «Транснефть - Дружба».
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары представляют собой стальные конструкции цилиндрической формы с плоскими днищами. Основные конструкции резервуаров выполнены из стали 09Г2С-14. Каждый резервуар оснащен необходимым оборудованием для проведения операций по приему, хранению и отпуску нефтепродуктов. Резервуары имеют внутреннюю теплоизолированную перегородку, разделяющую их на две секции с номинальной вместимостью 17 и 3 м3. Установка
- надземная.
Резервуары с заводскими номерами 380, 381 расположены на территории ЛПДС «Прибой», КРУ АО «Транснефть - Дружба».
Резервуары с заводскими номерами 386, 387, 388 расположены на территории ЛПДС «Сызрань-1», КРУ АО «Транснефть - Дружба».

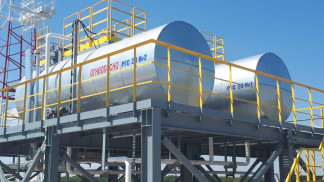

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3) представлен на рисунках 1 и 2. Фотографии горловин с люками первой и второй секции приведены на рисунках 3 и 4 (в качестве примера представлены для одного резервуара -конструкция всех резервуаров идентичная). Фотографии табличек с заводскими номерами резервуаров представлены на рисунке 5
I/ Транснефть
Транснефть
Завод "Транснефтемаш" г. Великие Луки Бак топливный ОП 200.00.00.000 j Объем 17+^* I
ЗавсЛрской номер Я
LМасса 350Ch<r Я
Дата Изготовления Я
, Сделано в России аЯ
Завод “Транснефтемаш” г. Великие Луки , Бак топливный ОП 200.00.00.000 Объем
Заводской номер НШИИ
Масса 3500 кг
Дата изготовления ВЯШ1
% Сделано в России
Завод"Транснефгемаш"
(^ТРАНСНЕФТЪ°1 & ТРАНСНЕФТЬ
• г Великие Луки
Бак топливный ОП 200.00.00.000 I Объём . . 17+3 м3
Заводской номер шш
Масса . . 3500 кг
Дата изготовления '
О Сделано в России с
Завод"Транснефтемаш"
г. Великие Луки Бак топливный ОП 200.00.00.000 Объём 17+3 м3
Заводской номер М
Масса . 3500 кг
Дата изготовления
Р Сделано в России Q
“о ТРДНСНЕФГЬ°
Завод"Транснефгемаш"
г Великие Луки Бак топливный ОП 200.00.00.000 Объём 17+3 м3
Заводской номер п±ш
Масса 3500 кг
Дата изготовления
в Сделано в России о
■ Фотографии табличек с заводскими номерами резервуаров РГС-20 (17+3), заводские
номера 380, 381, 386, 387, 388
Пломбирование резервуаров не предусмотрено.
отсутствует
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуаров
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость 1-й секции: резервуар стальной горизонтальный цилиндрический РГС-17, м3 | 17 |
| Номинальная вместимость 2-й секции: резервуар стальной горизонтальный цилиндрический РГС-3, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,25 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение характеристики |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплект поставки резервуаров приведен в таблице 3.
Таблица 3 - Комплектность средства измрений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 (17+3) | 1 |
| Паспорт | - | 1 |
| Градуировочные таблицы* | - | 2 |
| * - отдельно на первую и на вторую секции: резервуар стальной горизонтальный цилиндрический РГС-17 и РГС-3 | ||
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
