Государственный реестр средств измерений

Машины универсальные испытательные Z, 83582-21

83582-21
Машины универсальные испытательные Z (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.
Карточка СИ
Номер в госреестре 83582-21
Наименование СИ Машины универсальные испытательные
Обозначение типа СИ Z
Изготовитель "ZwickRoell GmbH & Co. KG", Германия
Год регистрации 2021
Срок свидетельства 01.11.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машины универсальные испытательные Z (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.

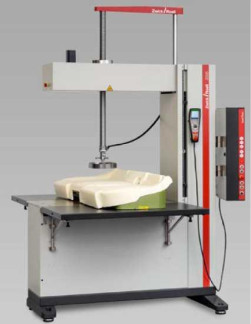

Машины состоят из основания, на котором закреплены нагружающая рама и направ -ляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, электромеханического привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся с помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силоизмерительным тензорезисторным, размещенным на траверсе, который может работать на растяжение и сжатие.

Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.

Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.

В зависимости от модификации нагружающая рама может располагаться как в верти -кальной, так и горизонтальной плоскости. Также возможно наличие дополнительных боковых зон испытаний.

Машины универсальные испытательные Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

К машинам универсальным испытательным Z данного типа относятся машины модификаций: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300,

Z330, Z400, Z600, Z1000, Z1200, Z1600, Z2000.

Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, поперечной деформации образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.

Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну.

Модификации Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z300, Z330, Z400, Z600, Z1000, Z1200, Z1600, Z2000 имеют две или четыре направляющие колонны.

Наименование модификации указано на фронтальной стороне машин.

Идентификация машины осуществляется методом последовательного визуального осмотра рамы (наклеенная маркировочная табличка на фронтальной стороне машины), содержащей информацию о заводском номере машины, заводских табличек датчиков силы (см. рисунок 7), отображающих информацию об их верхних пределах измерений, а также изучения нормативно-технической документации (руководства по эксплуатации, руководства пользователя ПО, технического паспорта), которая входит в обязательный комплект поставки машины и содержит информацию о значениях диапазонов измерений продольной, поперечной деформации, диапазонов измерений перемещения подвижной траверсы, технических характеристиках, массе, габаритных размерах машин.

В ерхний предел измерений

Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.

Схема пломбировки от несанкционированного доступа представлена на рисунке 8.

Нанесение знака поверки на машины не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Программное обеспечение «testXpert», «testXpert II», «testXpert III» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО машин представлены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«testXpert»

«testXpert II»

«testXpert III»

Номер версии ПО, не ниже

7.0

1.41

1.1

Цифровой идентификатор ПО

34d9fb04c9f433966

5975977c957be76

ebad77871a2e5655

1eb512a73b8c1fe3

744978675320b474b

9be2e4059237fdd

Алгоритм вычисления цифрового идентификатора ПО

MD5

Технические характеристики

Таблица 2 - Метрологические характеристики

Модифика

ция

Диапазон измерений силы, кН*

Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Z0.5

от 0,00001 до 0,5

от 0,0005 до 2000

от 0,1 до 500

Z1.0

от 0,00001 до 1

от 0,0005 до 2000

от 0,1 до 500

Z2.5

от 0,00001 до 2,5

от 0,0005 до 1000

от 0,1 до 500

Z5.0

от 0,00001 до 5

от 0,0005 до 600

от 0,1 до 500

Z005

от 0,00001 до 5

от 0,0005 до 3000

от 0,1 до 500

Z010

от 0,00001 до 10

от 0,0005 до 2000

от 0,1 до 500

Z020

от 0,00001 до 20

от 0,0005 до 1000

от 0,1 до 500

Z030

от 0,00001 до 30

от 0,0005 до 1000

от 0,1 до 500

Z050

от 0,00001 до 50

от 0,0005 до 600

от 0,1 до 500

Z100

от 0,00001 до 100

от 0,0005 до 1500

от 0,1 до 500

Z150

от 0,00001 до 150

от 0,00005 до 900

от 0,1 до 500

Z250

от 0,00001 до 250

от 0,00005 до 600

от 0,1 до 500

Z300

от 0,00001 до 300

от 0,00005 до 400

от 0,1 до 400

Z330

от 0,00001 до 330

от 0,00005 до 400

от 0,1 до 400

Z400

от 0,00001 до 400

от 0,00005 до 400

от 0,1 до 400

Z600

от 0,00001 до 600

от 0,00005 до 400

от 0,1 до 400

Z1000

от 0,00001 до 1000

от 0,00005 до 400

от 0,1 до 400

Модифика

ция

Диапазон измерений силы, кН*

Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Нормируемый диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин

Z1200

от 0,00001 до 1200

от 0,00005 до 400

от 0,1 до 400

Z1600

от 0,00001 до 1600

от 0,00005 до 350

от 0,1 до 350

Z2000

от 0,00001 до 2000

от 0,0001 до 325

от 0,1 до 325

* - Минимально и максимально возможные значения в зависимости от типа

установленных датчиков силы.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «ХЮгсе К», «ХЮгсе НР», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z»)

±1,0

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «ХЮгсе Р»)

±1,0

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «ХЮгсе К+», «ХЮгсе НР+»)

±0,5

Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «ХЮгсе К», «ХЮгсе НР», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z»)

±0,5

Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «ХЮгсе Р»)

±0,5

Диапазон измерений удлинения образца, мм*

от 0,02 до 1000,00

Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 0,3 мм включ., мкм

±3

Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 0,3 до 1000 мм включ., %

±1

Диапазон измерений поперечной деформации образца, мм*

от 0,02 до 12,00

Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 0,3 мм включ., мкм

±3

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 0,3 до 12 мм включ., %

±1

Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, %

±1

Диапазон измерений перемещения подвижной траверсы, мм**

от 0,5 до 1000,0

Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, %

±1

* - Минимально и максимально возможные значения в зависимости от типа датчиков деформации, указанных в индивидуальных технических паспортах на машины.

** - Минимально и максимально возможные значения. Значения диапазонов измерений перемещений подвижной траверсы указаны в индивидуальных технических паспортах на машины.

Таблица 4 -Основные технические характеристики

Модификация

Высота рабочего пространства базовой модификации без захватов, мм, не менее

Габаритные размеры базовой модификации (Г х Ш х В), мм, не более

Масса базовой модификации, кг, не более

Z0.5

1365

622 х 411 х 1589

81

Z1.0

1365

622 х 411 х 1589

81

Z2.5

1365

622 х 411 х 1589

81

Z5.0

1340

622 х 411 х 1589

83

Z005

1785

690 х 1244 х 3078

230

Z010

1785

690 х 1244 х 3088

254

Z020

1785

690 х 1244 х 3088

256

Z030

1800

781 х 1329 х 3094

340

Z050

1800

781 х 1329 х 3094

340

Z100

1800

1032 х 1820 х 3094

1600

Z150

1675

1032 х 1820 х 2360

2100

Z250

1675

1032 х 1820 х 2465

2100

Z300

2630

1032 х 1520 х 3050

3200

Z330

2630

1032 х 1520 х 3050

3200

Z400

3130

775 х 1524 х 4036

3200

Z600

3000

980 х 1620 х 4050

4740

Z1000

3340

903 х 1790 х 3850

6770

Z1200

3340

1063 х 1870 х 4635

9600

Z1600

2590

1150 х 1620 х 3980

10700

Z2000

2826

1160 х 2000 х 4420

14600

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (без конденсации), %

от +15 до +35 не более 90

Параметры электрического питания от сети переменного тока:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 207 до 253 от 49 до 51

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина универсальная испытательная

модификация в соответствии с заказом

1 шт.

Персональный компьютер типа ЮМ/РС

-

по заказу

Комплект кабелей соединительных

-

1 компл.

Приспособления для проведения испытаний

-

по заказу

Технический паспорт

-

1 экз.

Руководство по эксплуатации на русском языке

-

1 экз.

Руководство пользователя ПО

-

1 экз.

Сведения о методах измерений

приведены в разделе 3 Руководства по эксплуатации.

Нормативные документы

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498

Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 мм и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Техническая документация «ZwickRoell GmbH & Co. KG», Германия
