| Номер в госреестре | 83588-21 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | TEMP 245 |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные TEMP 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 245 зав. № Т11020201, Т11020202, Т11020203, Т11020204, Т11020205, Т11020206, T09095704, T09095705, T09095706, T09095701, T09095702, T09095703, T11075501, T11075503, T11075507, T11075510, T11075511, T11075512.

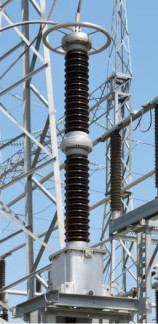

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1 .
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов напряжения емкостных TEMP 245
| Наименование характеристики | Значение для заводских номеров | |
| Т11020201, Т11020202, Т11020203, Т11020204, Т11020205, Т11020206 | T09095704, T09095705, T09095706, T09095701, T09095702, T09095703, T11075501, T11075503, T11075507, T11075510, T11075511, T11075512 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 | 220/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2; 0,5 | 0,2; 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 75, 180 | 100; 200 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | TEMP 245 | 1 шт. |
| Паспорт | TEMP 245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
| Зарегистрировано поверок | 43 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
