Номер в госреестре | 83590-21 |
Наименование СИ | Газоанализаторы |
Обозначение типа СИ | Teledyne API |
Изготовитель | Teledyne Advanced Pollution Instrumentation, США |
Год регистрации | 2021 |
Срок свидетельства | 03.11.2026 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы Teledyne API (далее - газоанализаторы) предназначены для непрерывного автоматического измерения концентраций диоксида серы (SO2), сероводорода (H2S), восстановленных сернистых соединений (TRS), общей серы TS, оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) в пересчете на NO, аммиака (NH3), оксида углерода (CO), диоксида углерода (CO2), озона (Оз), кислорода (O2), метана (CH4), суммы углеводородов в пересчете на метан (THC), суммы углеводородов за вычетом метана (NMHC) в воздухе и в технологических газовых смесях.
Газоанализаторы представляют собой автоматические приборы непрерывного действия.
Газоанализаторы выпускаются в нескольких моделях, отличающихся обозначением, методом измерения, измеряемыми компонентами. Модели приведены в таблице 1.
Таблица 1 - Отличительная черта моделей
Модель газоанализатора | Определяемый компонент | Метод измерения |
Т100 | ||
N100 | ||
Т101 | ||
N101 | ||
T102 | Диоксид серы SO2 | |
N102 | ||
^00U | ||
N100U | УФ-люминесцентный | |
T100H | ||
N100H | ||
T101 | Сероводород H2S или H2S в | |
N101 | пересчете на SO2 | |
T102 | TRS или | |
N102 | TRS в пересчете на SO2 | |
T108 | TS или | |
N108 | TS в пересчете на SO2 | |
T200 | Оксид азота, сумма оксидов азота NO, NO2, NOx (в пересчете на оксид азота NO) | |
N200 | Хемилюминесцентный в газовой фазе | |
T200P | ||
N200P | ||
T201 |
Модель газоанализатора | Определяемый компонент | Метод измерения |
N201 | Оксид азота, сумма оксидов азота NO, NO2, NOx (в пересчете на оксид азота NO) | Хемилюминесцентный в газовой фазе |
T200U | ||
N200U | ||
T200U NOy | ||
N200U NOy | ||
T200UP | ||
N200UP | ||
T200M | ||
N200M | ||
T200H | ||
N200H | ||
T201 | ||
N201 | Аммиак NH3 | |
T201 | ||
T265 | Озон O3 | |
N265 | ||
N500 | Оксид азота, сумма оксидов азота NO, NO2, NOx (по Оксиду азота NO) | Фазовый сдвиг при затухании излучения в резонаторе |
T300 | Оксид углерода CO | ИК-фотометрический с вращающимся корреляционным фильтром |
N300 | ||
T300U | ||
N300U | ||
T300M | ||
N300M | ||
T360 | Диоксид углерода (CO2) | ИК-фотометрический с вращающимся корреляционным фильтром |
N360 | ||
T360M | ||
N360M | ||
T400 | Озон O3 | УФ-абсорбционный |
N400 | ||
430 | ||
465L | ||
T802 | Кислород O2 | Парамагнитный |
N802 | ||
N901 | Метан (CH4), сумма углеводородов (THC) в пересчете на метан, сумма углеводородов за вычетом метана (NMHC) | Пламенно-ионизационный |
Конструктивно газоанализаторы выполнены в виде моноблока, за исключением моделей T102, T108, T201, T200U NOy, N102, N108, N201, N200U NOy в которых газоанализатор и конвертер (модели Т501или Т501) расположены в двух отдельных блоках.
Газоанализаторы моделей Т100, N100, Т101, N101, T102, N102, Т100Ц N100U, T100H, N100H, T108, N108, T200, N200, T200P, N200P, T201, N201, N500, T200U, N200U, T200U NOy, N200U NOy, T200UP, N200UP, T200M, N200M, T200H, N200H, T265, N265, T300, N300, T300U, N300U, T300M, N300M, T360, N360, T360M, N360M, T400, N400, T802, N802, N901 оборудованы сенсорным дисплеем на передней панели, который предназначен для отображения текущей информации об измерениях, контроля и управления приборами. На передней панели расположены также два USB-порта для подключения внешних устройств для управления (клавиатура и/или мышь) и USB-накопителя для обновления, загрузки или переноса конфигурации с одного прибора на другой.
Газоанализаторы моделей 430, 465L оборудованы жидкокристаллическим дисплеем для отображения информации и кнопочной клавиатурой для управления. Электро-люминесцентный дисплей и клавиатура располагаются на передней панели газоанализаторов. Газоанализаторы моделей 430, 465L выполнены в трех исполнениях: портативное (модель 430), настенное и настольное (модель 465L).
Способ отбора пробы - принудительный. Модели Т100, N100, Т102, N102, T101, N101, Т100Ц N100U, N500, T108, N108, T265, N265, T300, N300, T300U, N300U, T300M, N300M, T360, N360, T360M, N360M, T400, N400, 430, 465L, T802, N802, N901 оборудованы встроенным насосом, предназначенным для отбора пробы. Модели T100H, N100H, T200, N200, T200U, N200U, T200U NOy, N200U NOy, T200M, N200M, T200H, N200H, T201, N201, T200P, N200P, T200UP, N200UP имеют только внешний насос. Модели N200, N200M, N200H могут быть оборудованы как встроенным, так и внешним насосом.
Модели T100H, N100H, T200, N200, T200M, N200M, T200H, N200H, T300, N300, T300M, N300M, T360, N360, T360M, N360M могут быть опционально оборудованы парамагнитным датчиком кислорода O2. Измеренное содержание О2 индицируется на дисплее наряду с измеряемыми компонентами соответствующей модели газоанализатора.
Модели T100H, N100H, T300, N300, T300M, N300M могут быть опционально оборудованы ИК-фотометрическим датчиком диоксида углерода CO2. Измеренное содержание ТО2 индицируется на дисплее наряду с измеряемыми компонентами соответствующей модели газоанализатора.
В газоанализаторах реализованы следующие функции: сбор и сохранение данных с одновременной регистрацией нескольких параметров, включая усредненные или мгновенные значения концентрации, автоматическая коррекция дрейфа нуля, сохранение данных градуировки, измерение параметров анализируемых потоков таких, как давление и скорость, непрерывный автоматический контроль рабочих параметров прибора.
Сохраненные данные передаются через порты RS232 (опционально - RS485), Ethernet, расположенные на задней панели, и отражаются на дисплее, что позволяет оператору выполнять диагностику или расширенный анализ данных.
В зависимости от модели, газоанализаторы могут быть оборудованы аналоговыми или цифровыми входами и выходами. Связь газоанализаторов с внешним компьютером осуществляется через интерфейс RS-232 и/или RS-485.

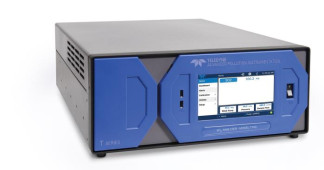

Общий вид газоанализаторов представлен на рисунках 1-4.
Общий вид конвертеров представлен на рисунках 5-6.
Маркировка газоанализатора, в том числе нанесение серийного номера, производится путём наклеивания идентификационной таблички на задней панели газоанализатора. Пример идентификационной таблички представлен на рисунке 7.
Пломбирование газоанализаторов не предусмотрено.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
TRHJYWE API
EverywhereyoutooK'
AMBBLBNIUA
MODEL: 8/N:
PN: YEAR:
А
С€
CURRENT:
FUSE:
WIMTIOOIWA
I J
Рисунок 7 - Пример идентификационной таблички для газоанализаторов Teledyne API
Газоанализаторы имеют метрологически значимое встроенное программное обеспечение «NumaView» и «Firmware operating» (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой газоанализатора.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблицах 2-3.
Таблица 2 - Идентификационные данные ПО для Газоанализаторов Teledyne API
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | «NumaView» | |
Т100 | 1.3.19.248 | |
N100 | 1.7.0.139 | |
Т101 | 1.3.19.175 | |
N101 | 1.6.1.114 | |
T102 | 1.3.19.121 | |
N102 | 1.6.1.114 | |
T100U | 1.3.19.154 | |
N100U | 1.6.1.114 | |
T100H | 1.3.23.507 | |
Номер версии (идентификационный номер) ПО, | N100H T108 | 1.7.0.136 1.4.19.106 |
не ниже | N108 | 1.6.1.114 |
T200 | 1.3.19.226 | |
N200 | 1.7.0.136 | |
T200P | 1.3.19.168 | |
N200P | 1.6.1.114 | |
T201 | 1.3.23.501 | |
N201 | 1.6.1.114 | |
N500 | 1.5.8.75 | |
T200U | 1.3.19.156 | |
N200U | 1.6.1.114 |
Идентификационные данные (признаки) | Значение | |
T200U NOy | 1.4.19.129 | |
N200U NOy | 1.6.1.114 | |
T200UP | 1.3.19.154 | |
N200UP | 1.6.1.114 | |
T200M | 1.3.25.505 | |
N200M | 1.7.0.135 | |
T200H | 1.3.25.505 | |
N200H | 1.7.0.134 | |
T265 | 1.4.19.41 | |
N265 | 1.6.1.114 | |
T300 | 1.3.19.207 | |
N300 | 1.7.0.116 | |
T300U | 1.3.19.166 | |
N300U | 1.6.1.114 | |
T300M | 1.3.25.503 | |
N300M | 1.6.1.114 | |
T360 | 1.3.19.147 | |
N360 | 1.6.1.114 | |
T360M | 1.3.19.147 | |
N360M | 1.6.1.114 | |
T400 | 1.3.23.500 | |
N400 | 1.6.1.114 | |
T802 | 1.4.19.120 | |
N802 | 1.7.0.122 | |
N901 | 1.7.0.122 |
Таблица 3 - Идентификационные данные ПО для Газоанализаторов Teledyne API моделей 430, 465L_
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | «Firmware operating» | |
Номер версии (идентификационный номер) ПО | 430 465L | 1.39 B.6 |
Таблица 4 - Основные метрологические характеристики
Определяемый компонент | Модель газоанализатора | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведённая 1) | относитель ная | ||||
Диоксид серы SO2 | T100 N100 T101 N101 T102 N102 T100U N102U | от 0 до 20 млн-1 | от 0 до 0,017 млн-1 включ. | ± 15 | - |
св. 0,017 до 20 млн-1 | - | ± 15 |
Определяемый компонент | Модель газоанализатора | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведён- ная1) | относитель ная | ||||
Диоксид серы SO2 | T100H N100H | от 0 до 5000 млн 1 | от 0 до 10 млн-1 включ. | ±15 | - |
св. 10 до 5000 млн-1 | - | ±15 | |||
Сероводород H2S или H2S в пересчете на SO2 | T101 N101 | от 0 до 10 млн 1 | от 0 до 0,005 млн-1 включ. | ±20 | - |
св. 0,005 до 10 млн-1 | - | ±20 | |||
TRS или TRS в пересчете на SO2 | T102 N102 | от 0 до 10 млн 1 | от 0 до 0,017 млн-1 включ. | ±15 | - |
св. 0,017 до 10 млн-1 | - | ±15 | |||
TS или TS в пересчете на SO2 | T108 N108 | от 0 до 20 млн 1 | от 0 до 0,050 млн-1 включ. | ±20 | - |
св. 0,050 до 20 млн-1 | - | ±20 | |||
Оксид азота, сумма оксидов азота NO, NO2, NOx (в пересчете на оксид азота NO) | T200 N200 | от 0 до 20 млн-1 | от 0 до 0,019 млн-1 включ. | ±15 | - |
св. 0,019 до 2 млн-1 включ. | - | ±15 | |||
св. 2 до 20 млн-1 включ. | ±15 | ||||
T200P N200P | от 0 до 4 млн-1 | от 0 до 0,019 млн-1 включ. | ±15 | - | |
св. 0,019 до 4 млн-1 включ. | - | ±15 | |||
T200U N200U T200U NOy N200U NOy T200UP N200UP | от 0 до 2 млн-1 | от 0 до 0,019 млн-1 включ. | ±15 | - | |
св. 0,019 до 2 млн-1 | - | ±15 |
Определяемый компонент | Модель газоанализатора | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведённая 1) | относитель ная | ||||
Оксид азота, сумма оксидов азота NO, NO2, NOx (в пересчете на оксид азота NO) | N500 | от 0 до 1 млн 1 | от 0 до 0,019 млн-1 включ. | ±15 | - |
св. 0,019 до 1 млн-1 | - | ±15 | |||
T200M N200M | от 0 до 200 млн 1 | от 0 до 1,00 млн-1 включ. | ±10 | - | |
св. 1,00 до 200 млн-1 | - | ±10 | |||
T200H N200H | от 0 до 5000 млн 1 | от 0 до 5,00 млн-1 включ. | ±10 | - | |
св. 5,00 до 5000 млн-1 | - | ±10 | |||
T201 N201 | от 0 до 3 млн 1 | от 0 до 0,019 млн-1 включ. | ±15 | - | |
св. 0,019 до 3 млн-1 | - | ±15 | |||
Аммиак NH3 | T201 N201 | от 0 до 2,6 млн 1 | от 0 до 0,050 млн-1 включ. | ±15 | - |
св. 0,050 до 2,6 млн-1 | - | ±15 | |||
Оксид углерода CO | T300U N300U | от 0 до 100 млн 1 | от 0 до 0,25 млн-1 включ. | ±15 | - |
св. 0,25 до 100 млн-1 | - | ±15 | |||
T300 N300 | от 0 до 1000 млн 1 | от 0 до 2,4 млн-1 включ. | ±10 | - | |
св. 2,4 до 1000 млн-1 | - | ±10 | |||
T300M N300M | от 0 до 5000 млн 1 | от 0 до 5 млн-1 включ. | ±10 | - | |
св. 5 до 5000 млн-1 | - | ±10 |
Определяемый компонент | Модель газоанализатора | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведён- ная1) | относитель ная | ||||
Диоксид углерода CO2 | T360 N360 | от 0 до 2000 млн 1 | от 0 до 2 млн-1 включ. | ±10 | - |
св. 2 до 2000 млн-1 | - | ±10 | |||
T360M N360M | от 0 до 4000 млн 1 | от 0 до 4 млн-1 включ. | ±5 | - | |
св. 4 до 4000 млн-1 | - | ±5 | |||
Озон O3 | T265 N265 | от 0 до 2 млн 1 | от 0 до 0,014 млн-1 включ. | ±20 | - |
св. 0,014 до 2 млн-1 | - | ±20 | |||
T400 N400 | от 0 до 5 млн 1 | от 0 до 0,014 млн-1 включ. | ±10 | - | |
св. 0,014 до 5 млн-1 | - | ±10 | |||
430 465L | от 0 до 5 млн 1 | от 0 до 0,10 млн-1 включ. | ±10 | - | |
св. 0,10 до 5 млн-1 | - | ±10 | |||
Кислород O2 | T802 N802 | от 0 до 100 % | от 0 до 3 % об.д. | ±10 | - |
св. 3 до 25 % об.д. включ. | - | ±10 | |||
св. 25 до 100 % об.д. | - | ±10 | |||
Метан (CH4), сумма углеводородов (THC) в пересчете на метан, сумма углеводородов за вычетом метана (NMHC) | N901 | от 0 до 1000 млн-1 | от 0 до 5 млн-1 включ. | ±10 | - |
св. 5 до 1000 млн-1 | - | ±10 | |||
1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. |
Таблица 5 - Основные метрологические характеристики газоанализаторов с дополнительным парамагнитным датчиком кислорода_
Определяемый компонент | Метод измере ний | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведённая^ | относитель ная | ||||
Кислород O2 | Парамаг нитный | от 0 до 100 % об.д. | от 0 до 3 % об.д. включ. | ±10 | - |
св. 3 до 25 % об.д. включ. | - | ±10 | |||
св. 25 до 100 % об.д. | - | ±10 | |||
1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. |
Таблица 6 - Основные метрологические характеристики газоанализаторов с дополнительным недесперсионным ИК-датчиком диоксида углерода
Определяемый компонент | Метод измере ний | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
приведённая^ | относитель ная | ||||
Диоксид углерода CO2 | ИК-фото- метрия | от 0 до 20 % об.д. | от 0 до 1 % об.д. | ±10 | - |
св. 1 до 20 % об.д. | - | ±10 | |||
1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. |
Таблица 7 - Дополнительные метрологические характеристики
Наименование характеристики | Значение |
Предел допускаемой дополнительной погрешности газоанализатора при изменении температуры окружающей среды на каждые 10 °С в диапазоне условий эксплуатации от +5 до +15 °С включ. и св. +25 до +40 °С, в долях от пределов допускаемой основной погрешности | 0,2 |
Таблица 8 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры газоанализаторов (Высота х Ширина х Глубина), мм, не более: - модели Т100, Т101, T102, T100U, T100H, T108, T200, T200P, T201, T200U, T200UNOy, T200UP, T200M, T200H, T265, T300, T300U, T300M, T360, T360M, T400, T802 - модели N100, N101, N102, N100U, N100H, N108, N200, N200P, N201, N200U, N200U NOy, N200UP, N200M, N200H, N265, N300, N300U, N300M, N360, N360M, N400, N500, N802, N901 - модель 430 (портативное исполнение) - модель 465L (настенное исполнение) - модель 465L (настольное исполнение) | 178x432x597 178x432x597 107x180x259 428x396x175 133x483x388 |
Наименование характеристики | Значение |
Масса газоанализаторов, кг, не более: - модели Т100, Т101, T102, T100U, T100H, T108, T200, T200P, T201, T200U, T200UNOy, T200UP, T200M, T200H, T265, T300, T300U, T300M, | |
T360, T360M, T400, T802 | 22 |
- модели N100, N101, N102, N100U, N100H, N108, N200, N200P, N201, N200U, N200U NOy, N200UP, N200M, N200H, N265, N300, N300U, | |
N300M, N360, N360M, N400, N500, N802, N901 | 22 |
- модель 430 (портативное исполнение) | 2,4 |
- модель 465L (настенное исполнение) | 5,8 |
- модель 465L (настольное исполнение) | 6,9 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +5 до +40 |
- относительная влажность, % | от 0 до 95 |
- атмосферное давление, кПа | от 76 до 112 |
Параметры электрического питания: | |
- напряжение переменного тока, В | от 100 до 240 |
- частота переменного тока, Г ц | 50 ±1 или 60 ±1 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 37000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом
Таблица 9 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Газоанализатор Teledyne API | в соответствии с заказом | 1 шт. |
Внешний конвертер1) | - | 1 шт. |
Внешний насос1) | - | 1 шт. |
Методика поверки | МП-231/11-2020 | 1 экз. |
Руководство по эксплуатации | - | 1 экз. |
Паспорт | - | 1 экз. |
1) - если предусмотрено конструкцией. |
приведены в разделах 1, 3.3-3.9 руководства по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», пп. 3.1.2, 3.1.3 и 4.43.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические требования»
Санитарные правила и нормы СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»
Техническая документация фирмы-изготовителя Teledyne Advanced Pollution Instrumentation, США
