| Номер в госреестре | 83593-21 |
| Наименование СИ | Ячейка образцовая трёхзажимного типа |
| Обозначение типа СИ | ЯОИ-3 |
| Изготовитель | Общество с ограниченной ответственностью "Харьковэнергоприбор" (ООО "Харьковэнергоприбор"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ячейка образцовая трёхзажимного типа ЯОИ-3 (далее - ячейка) предназначена для воспроизведения значений тангенса угла потерь при различных значениях электрической емкости. Ячейка применяется в качестве рабочего эталона 2 разряда единицы тангенса угла потерь при частоте 50 Гц в соответствии с ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
Принцип действия ячейки заключается в воспроизведении значений тангенса угла потерь с помощью RC-цепей, образованных встроенным емкостным элементом и резисторами.
Ячейка содержит емкостный элемент, блок резисторов, и коммутаторы. Емкостный элемент выполнен в виде диэлектрической пластины с нанесенными с двух сторон электродами. Пластина имеет общий высоковольтный и разделенный на три секции низковольтный электроды, образующие три конденсатора. Конденсаторы могут суммироваться с помощью коммутатора, обеспечивая получение трех значений емкости. Блок резисторов содержит группу резисторов, переключаемых с помощью другого коммутатора.
Все элементы помещены в герметизированный цилиндрический металлический корпус, имеющий потенциал высоковольтного электрода. На верхней изолированной крышке корпуса находятся тумблеры коммутаторов и общий низковольтный вывод для присоединения контактора проверяемого прибора. Верхняя крышка крепится к корпусу тремя втулками, на одной из которых размещена заводская пломба.
Нанесение знака поверки на ячейку не предусмотрено. Заводской номер наносится на цилиндрическую поверхность металлического корпуса.
Общий вид ячейки ЯОИ-3 представлен на рисунке 1.
Обозначение места размещения пломбы представлено на рисунке 2.

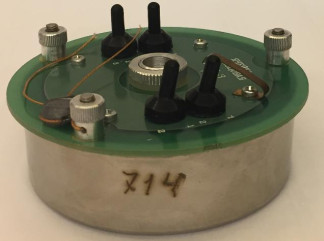

Рисунок 1 - Общий вид ячейки ЯОИ-3
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений тангенса угла потерь при частоте переменного тока 50 Гц | от 0,5 •lO-4 до 1 |
| Номинальные значения тангенса угла потерь (D) при комбинации переключателей 1 | 0,5-10"4 и менее |
| 2 | 0,5-10"4 и менее |
| 3 | 0,5-10"4 и менее |
| 4 | 50-10"4 |
| 5 | 0,05 |
| 6 | 0,11 |
| 7 | 1,0 |
| Пределы допускаемого абсолютного отклонения | |
| действительного значения D от номинального значения, | |
| 10-4 | |
| при значениях D | |
| 0,5-10"4 и менее | Не норм. |
| 50 10-4 | ±5 |
| 0,05 | ±15 |
| 0,11 | ±33 |
| 1,0 | ±300 |
| Пределы допускаемой абсолютной погрешности* | |
| воспроизведения значений тангенса угла потерь (AD), 10-4 | |
| при значениях D | |
| 0,5-10"4 и менее | ±0,5 |
| 50-10"4 | ±1,0 |
| 0,05 | ±2,5 |
| 0,11 | ±5,0 |
| 1,0 | ±50 |
| Абсолютная нестабильность (v) по тангенсу угла потерь за год (по модулю), 10"4*, не более | |
| при значениях D | |
| 0,5-10"4 и менее | 0,4 |
| 50-10"4 | 1 |
| 0,05 | 1 |
| 0,11 | 2 |
| 1,0 | 20 |
| Диапазон воспроизводимых значений электрической ёмкости (далее - ёмкости, С) при частоте переменного тока 50 Гц, пФ | от 6,3 до 30,7 |
| Номинальные значения ёмкости при комбинации | |
| переключателей, пФ 1 | 6,3 |
| 2 | 19,7 |
| 3 | 30,7 |
| 4 | 30,7 |
| 5 | 30,7 |
| 6 | 30,7 |
| 7 | 30,7 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведения значений емкости, пФ | |
| при значениях ёмкости, пФ | |
| 6,3 | ±0,05 |
| 19,7 | ±0,1 |
| 30,7 | ±0,1 |
| *Значения AD и v соответствуют требованиям, предъявляемым к рабочим эталонам 2 разряда. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измерительное напряжение переменного тока частотой 50 Гц (действующее значение), В | 2000±30 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 9000 |
| Габаритные размеры, мм, не более - диаметр - высота | 90 45 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питания, В - частота питающей сети, Гц | 20±2 от 30 до 70 от 84 до 106,7 220±15 50,0±0,5 |
наносится на титульных листах эксплуатационной документации типографским или клеевым способом. Нанесение знака на ячейку не предусмотрено.
Таблица 3 - Комплектность ячейки ЯОИ-3
| Наименование | Обозначение | Количество |
| Ячейка образцовая трёхзажимного типа ЯОИ-3 № 714 | ЯОИ.00.00.00.000 | 1 шт. |
| Кейс укладочный | - | 1 шт. |
| Паспорт | - | 1 экз.. |
| Методика поверки | МП 2202-0081-2021 | 1 экз.. |
приведены в документе «ЯОИ-3. Паспорт», раздел 5.
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя ООО "Харьковэнергоприбор", Украина, г. Харьков.
