| Номер в госреестре | 83601-21 |
| Наименование СИ | Вискозиметры Брукфильда ротационные |
| Обозначение типа СИ | DV |
| Изготовитель | "AMETEK Brookfield", США |
| Год регистрации | 2021 |
| Срок свидетельства | 03.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры Брукфильда ротационные DV (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в условиях лаборатории.
Принцип работы вискозиметров основан на измерении крутящего момента ротора, создаваемого исследуемым продуктом. Изменение крутящего момента ротора определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерения вязкости зависит от размера и формы применяемого ротора, а также от частоты вращения и крутящего момента (чем выше предельный крутящий момент пружины, тем шире диапазон измерения вязкости).
Конструктивно вискозиметры представляют собой портативные приборы настольного исполнения, состоящие из измерительного блока с дисплеем, штатива и основания. Вискозиметры могут быть снабжены датчиками температуры. В измерительном блоке применяются дисковые шпиндели, также вискозиметры могут быть оснащены системой цилиндр в цилиндре (UL-адаптером) и системой конус-плита.
Вискозиметры Брукфильда ротационные DV выпускаются в восьми модификациях: DVNXLV, DVNXRV, DVNXHA, DVNXHB, DVEELV, DVEERV, DVEEHA, DVEEHB, которые отличаются предельными значениями крутящего момента, а также техническими характеристиками и дополнительными возможностями.
Вискозиметры оснащены цветным LCD дисплеем, управление и ввод данных осуществляется мембранными клавишами (для моделей DVEELV, DVEERV, DVEEHA, DVEEHB), вывод результатов измерений осуществляется автоматически на экран, принтер или персональный компьютер.
В вискозиметрах применяется специально разработанным встроенное программное обеспечение, которое проводит расчет динамической вязкости в зависимости от измеренного крутящего момента.

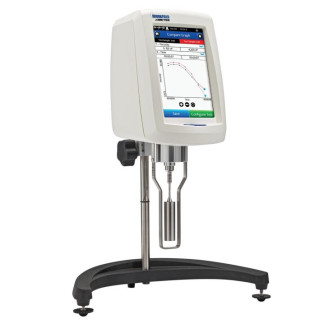

Общий вид вискозиметров представлен на рисунке 1.
Маркировочная табличка с серийным номером, наименованием вискозиметра расположена на задней стенке по центру. Серийный номер имеет буквенный формат и нанесен типографским способом. Принцип маркировки заключается в том, что первые буквы означают модификацию вискозиметра (его серию и диапазон крутящего момента), а последующие буквы являются обозначением дополнительных функций вискозиметра.
Для модификаций DVNXLV, DVNXRV, DVNXHA, DVNXHB производителем указывается обобщенное название - DVNext на лицевой панели прибора.
Пломбирование вискозиметров не предусмотрено. Нанесение знака поверки на вискозиметр не предусмотрено.
а) б)
Рисунок 1 - Общий вид вискозиметров а) модификаций DVNXLV, DVNXRV, DVNXHA, DVNXHB, б) модификаций DVEELV, DVEERV, DVEEHA, DVEEHB
Вискозиметры имеют встроенное программное обеспечение (ПО).
ПО предназначено для получения, отображения, обработки, передачи, хранения результатов измерений. Метрологически значимая часть ПО заложена на измерительной плате, которая защищена от доступа и изменения. Идентификационные данные ПО приведены в таблице 1.
Конструкция вискозиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики вискозиметров учтено при нормировании их метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware v |
| Номер версии ПО | не ниже 2.1.0-0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |||||||
| DVNXLV | DVNXRV | DVNXHA | DVNXHB | DVEELV | DVEERV | DVEEHA | DVEEHB | |
| Диапазон показаний вязкости, мПас | от 15 до 6 000 000 | от 100 до 40 000 000 | от 200 до 80 000 000 | от 800 до 320 000 000 | от 15 до 2 000 000 | от 100 до 13 000 000 | от 200 до 26 000 000 | от 800 до 104 000 000 |
| Диапазон измерений динамической вязкости, мПас: - со стандартным комплектом шпинделей; - с системой «цилиндр в цилиндре» - с системой «конус-плита» | от 15 до 100 000 от 1,0 до 2 000 от 0,4 до 92 000 | от 100 до 100 000 от 3,0 до 2 000 от 1 до 100 000 | от 200 до 100 000 от 6,0 до 2 000 от 2,6 до 100 000 | от 800 до 100 000 от 24,0 2 000 от 10,5 до 100 000 | от 15 до 100 000 от 1,0 до 2 000 | от 100 до 100 000 от 6,4 до 2 000 | от 200 до 100 000 от 12,8 до 2 000 | от 800 до 100 000 от 51,2 до 2 000 |
| Диапазон показаний температуры исследуемых жидкостей, °С | от - 100 до +300 | - | - | - | - | |||
| Диапазон измерений температуры исследуемых жидкостей, °С | от -15 до +100 | - | - | - | - | |||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 | |||||||
| Пределы допускаемой погрешности измерений динамической вязкости, приведенной к верхнему пределу измерений поддиапазона, % от 0,4 до 2 включ. мПас от 2 до 55 включ. мПас св. 55 до 2000 включ. мПас св. 2000 мПас | 4 5 2 1 | |||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| DVNXLV, DVNXRV, DVNXHA, DVNXHB | DVEELV, DVEERV, DVEEHA, DVEEHB | |
| Масса, кг, не более | 10,0 | 9,5 |
| Габаритные размеры, мм, не более: | ||
| - длина | 560 | 380 |
| - ширина | 280 | 280 |
| - высота | 560 | 430 |
| Диапазон скоростей вращения, об/мин | от 0,01 до 250 | от 0,3 до 100 |
| Число шагов регулировки диапазона | 2600 | 18 |
| скоростей вращения, шт. | ||
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Г ц | 50/60 | |
| Потребляемая мощность, ВА, не более | 150 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от 0 до 40 | |
| - относительная влажность, %, не более | 80 | |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметры Брукфильда ротационные | DV | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Набор шпинделей и дополнительных с футляром в соответствии с Заказом | - | - |
приведены в разделе 3 руководства по эксплуатации
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 г. №2622.
Техническая документация фирмы «AMETEK Brookfield», США.
| Зарегистрировано поверок | 182 |
| Поверителей | 22 |
| Актуальность данных | 21.11.2024 |
