Мерники технические 1-го класса М1кл-2500Н, 83604-21

Назначение

Мерники технические 1-го класса М1кл-2500Н (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерников основан на измерении объёма жидкости методом слива или налива.

Мерники изготовлены из коррозионностойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.

Конструктивно, мерники выполнены в виде наклонного цилиндра с коническими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.

Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение. К мерникам данного типа относятся мерники технические 1-го класса М1кл-2500Н зав. №№ 1, 2.

Заводской номер наносится методом гравировки на маркировочную табличку, прикрепленную к корпусу мерника, и обеспечивает идентификацию мерника и возможность прочтения и сохранность указанной информации в процессе его эксплуатации.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на шкалы, крышку, переливной стакан, пробоотборные краны и сливной кран мерников.

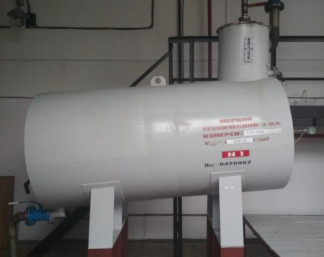

Общий вид мерников представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики мерников технических 1-го класса М1кл-2500Н, зав.№№ 1, 2_

Таблица 2 - Технические характеристики мерников технических 1-го класса

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Порядок работы» Паспорта.

Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса М1кл-2500Н

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
