| Номер в госреестре | 83605-21 |
| Наименование СИ | Мерник технический 1-го класса |
| Обозначение типа СИ | М1кл-2500 |
| Изготовитель | Общество с ограниченной ответственностью "Казанский опытный завод "Эталон" (ООО "Казанский опытный завод "Эталон"), г. Казань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник технический 1-го класса М1кл-2500 (далее - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.
Мерник изготовлен из коррозионностойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрена стеклянная трубка со шкальной пластиной. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относится мерник М1кл-2500 зав.№ 1.
Заводской номер наносится методом гравировки на маркировочную табличку, прикрепленную к корпусу мерника, и обеспечивает идентификацию мерника и возможность прочтения и сохранность указанной информации в процессе его эксплуатации.
Знак поверки наносится на свидетельство о поверке. Мерник пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на шкалы, крышку, переливной стакан, пробоотборные краны и сливной кран мерника.

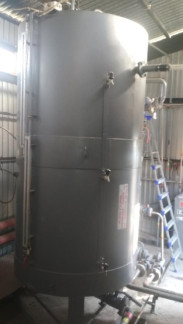

Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерника технического 1-го класса М1кл-2500, зав.№ 1 от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики мерника технического 1-го класса М1кл-2500, зав.№1
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 2500,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерника технического 1-го класса М1кл-2500, зав.№1
| Наименование характеристики | Значение |
| Габаритные размеры (Внутренний диаметр х Высота), мм, не более | 1450х2900 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -45 до +40 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса | М1кл-2500, зав.№ 1 | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к мернику техническому
1-го класса М1кл -2500
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
