| Номер в госреестре | 83618-21 |
| Наименование СИ | Датчики метеорологической дальности видимости |
| Обозначение типа СИ | ДМДВ |
| Изготовитель | Акционерное общество "Научно Производственное Предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 11.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики метеорологической дальности видимости ДМДВ (далее - датчики ДМДВ) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Принцип действия датчиков метеорологической дальности видимости ДМДВ основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.
Конструктивно датчики метеорологической дальности видимости ДМДВ построены по блочному принципу. В датчиках метеорологической дальности видимости ДМДВ излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости. Датчик с встроенным кронштейном крепится на мачте.
Датчики ДМДВ состоят из измерительного блока, интерфейсного блока.
Измерительный блок состоит из излучателя, приемника и измерительного контроллера. Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник представляет собой фотодиод типа PIN 6 DI, с усилителем, оптическим фильтром, аналогово-цифровым конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом. Интенсивность принятых импульсов светового потока измеряется и преобразуется в данные МОД встроенным программным обеспечением «ISAT_01076-01_0» с помощью запатентованного алгоритма «АО «НПП «Радар ммс», далее данные МОД передаются в интерфейсный блок для передач на обслуживающий терминал или ПК.
Датчики метеорологической дальности видимости ДМДВ работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеются последовательные интерфейсы RS232/422/485.
Знак поверки наносится на свидетельство о поверке. Заводской номер наносится на корпус центрального устройства в виде наклейки.

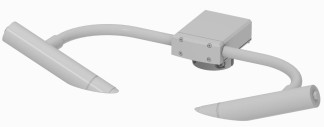

Общий вид датчиков метеорологической дальности видимости ДМДВ и схема пломбировки датчиков представлены на рисунке 1.
Рисунок 1 - Общий вид датчиков дальности видимости ДМДВ
4
<3 ,*
1 - пломба
Датчики метеорологической дальности видимости ДМДВ имеют встроенное программное обеспечение (далее - ПО) «ISAT_01076-01_0», которое обеспечивает работу датчика, отображение и архивирование результатов измерений, передачу данных в линию связи, проверку состояния и настройку датчика ДМДВ. ПО «ISAT_01076-01_0». Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ISAT_01076-01_0 |
| Номер версии (идентификационный номер) ПО: | не ниже 1.0.1 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений метеорологической оптической дальности, м: | от 10 до 20000 |
| Пределы допускаемой относительной погрешности измерений | |
| МОД, %: | |
| - в диапазоне от 10 до 600 м включ.; | ±8 |
| - в диапазоне св. 600 до 10000 м включ.; | ±10 |
| - в диапазоне св. 10000 до 20000 м | ±20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение постоянного тока, В | от 9,5 до 36 |
| Потребляемая мощность, Вт, не более | 80 |
| Габаритные размеры, мм, не более: | |
| -ширина | 780 |
| -глубина | 385 |
| -высота | 152 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: | |
| -температура воздуха, °C | от -50 до +60 |
| -относительная влажность воздуха, % | от 0 до 98 |
| -скорость воздушного потока, м/с | до 75 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 10 |
| Степень защиты | IP 66 |
наносится на титульный лист паспорта типографским методом и на корпус датчика в виде наклейки.
Таблица 4 - Комплектность датчика метеорологической дальности видимости ДМДВ
| Наименование | Обозначение | Количество |
| Датчик метеорологической дальности видимости | ДМДВ | 1 шт. |
| Руководство по эксплуатации | ИСАТ.416141.003РЭ | 1 экз. |
| Паспорт | ИСАТ.416141.003ПС | 1 экз. |
приведены в руководстве по эксплуатации ИСАТ.416141.003РЭ разделе 1.5 «Описание и принцип действия датчика ДМДВ».
Технические условия «Датчики метеорологической дальности видимости ДМДВ» ИСАТ.416141.003ТУ
Постановление № 1847 от 16.11.2020 г. Правительства Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 9.12.
