Датчики температуры ДТМ, 83619-21

Назначение

Датчики температуры ДТМ (далее - датчики) предназначены для автоматического непрерывного измерения температуры твердых, сыпучих, жидких сред и влажности газовоздушной среды во взрывоопасных зонах предприятий горнодобывающей и нефтегазовой промышленности в составе системы газоаналитической шахтной многофункциональной «Микон III» разработки ООО «Ингортех», других измерительных системах и автоматизированных системах контроля.

Описание

Датчики являются многофункциональными, многоканальными (в зависимости от исполнения) приборами непрерывного действия для измерения температуры.

Принцип действия датчиков температуры ДТМ при измерении температуры основан на зависимости характеристик металлического или полупроводникового элемента от температуры, при измерении влажности основан на зависимости емкостного полимерного элемента от влажности.

Датчики выпускаются в пяти исполнениях ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4 и ДТМ-П, -отличающиеся конструкцией и метрологическими характеристиками.

Датчики в исполнении ДТМ-1 (2, 3, 4) представляют собой защитную оболочку со съемными крышками. На оболочке располагаются кабельные вводы для линий питания и сигнальных линий. В защитной оболочке располагаются электронные модули, служащие для формирования выходных сигналов и для обработки и отображения информации. Датчики могут быть оборудованы дисплеем.

Датчики в исполнении ДТМ-1 (2) имеют встроенный первичный измерительный преобразователь температуры и влажности, расположенный в нижней части защитной оболочки.

Датчики в исполнении ДТМ-3 (4) комплектуются датчиками ДТМ-П, которые используются в качестве первичных измерительных преобразователей.

К датчикам в исполнении ДТМ-3 (4) возможно подключение до 10 датчиков температуры в исполнении ДТМ-П.

Код заказа датчиков с расшифровкой:

ДТМ

П

1 2

где 1 - наименование устройства: ДТМ;

2 (1 символ) - обозначение типа прибора:

П - одноканальный первичный измерительный преобразователь температуры («П» может не указываться);

1    - одноканальный измерительный преобразователь температуры с дополнительными функциями индикации давления и относительной влажности газообразной смеси, внешний интерфейс - напряжение постоянного тока (0,4-2,0) В;

2    - одноканальный измерительный преобразователь температуры и относительной влажности с дополнительной функцией индикации давления газообразной смеси, внешний интерфейс - цифровой RS-485;

3    - четырехканальный измерительный преобразователь температуры, внутренний интерфейс - цифровой, комплектуется ДТМ-П код: 01.КК.ДДД, внешний интерфейс -напряжение постоянного тока (0,4-2,0) В;

4    - десятиканальный измерительный преобразователь температуры, внутренний интерфейс - цифровой, комплектуется ДТМ-П код: 01.КК.ДДД, внешний интерфейс -цифровой RS-485.

Исполнение ДТМ-П имеют дополнительные модификации, обозначенные с помощью кода со следующей структурой:

1 2 3

где 1 (2 символа) - тип измерительного преобразователя (от 00 до ZZ):

01    - цифровой MicroLAN;

02    - Pt100;

03    - Pt500

2    (2 символа) - обозначение типа корпуса (от 00 до 09):

01    - прямой корпус;

02    - угловой корпус;

3    (3 символа) - длина погружной части, мм: 030, 045, 085, 120, 155, 195, 270, 300, 310, 320.

Отображение результатов измерений доступно в исполнениях ДТМ-1, ДТМ-2, ДТМ-3.

Датчики ДТМ-П, ДТМ-4 не имеют индикации.

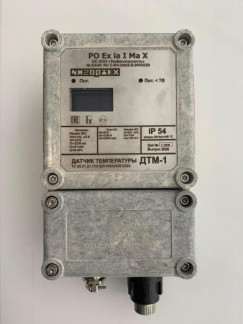

Общий вид датчиков температуры ДТМ приведен на рисунках 1 - 6.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков в соответствии с действующим законодательством. Датчики имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится методом гравировки на идентификационной табличке на лицевой стороне датчиков.

Идентификационная табличка на корпусе датчиков представлена на рисунке 7.

Предусмотрено пломбирование от несанкционированного доступа, защита от несанкционированного доступа обеспечивается посредством нанесения бумажной пломбы на самоклеющейся основе на боковые поверхности корпуса датчика. Схема пломбировки представлена на рисунке 8.

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из внутреннего ПО, встроенного в датчики, и внешнего ПО.

Внутреннее ПО, встроенное в датчики, является метрологически значимым. Идентификационные данные программного обеспечения указаны в таблице 1 .

Таблица 1 - Идентификационные данные встроенного ПО

Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и основные технические характеристики датчиков приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на идентификационную табличку на лицевой стороне датчиков методом гравировки.

Комплектность

Комплект поставки датчиков температуры ДТМ приведен в таблице 4.

Таблица 4 - Комплект поставки датчиков температуры ДТМ

Сведения    о    методиках    (методах)    измерений    приведены    в

разделе 1.5 ИГТ.301013.000.00.000РЭ.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
