| Номер в госреестре | 83622-21 |
| Наименование СИ | Аппаратура навигационная потребителей ГНСС с видеофиксацией |
| Обозначение типа СИ | Дозор-78 |
| Изготовитель | Общество с ограниченной ответственностью "Байтэрг" (ООО "Байтэрг"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 11.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура навигационная потребителей ГНСС с видеофиксацией Дозор-78 (далее -аппаратура) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем и определения на их основе координат местоположения, скорости и текущего времени.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала от спутников до приёмной антенны прибора и вычислении значений расстояний до спутников.
Синхронизация шкалы времени аппаратуры с национальной шкалой времени Российской Федерации происходит автоматически по сигналам космической навигационной системы ГЛОНАСС.
Конструктивно аппаратура представляет собой корпус из ударопрочного материала, вмещающий спутниковую навигационную антенну и приёмник, видеокамеру, микрофон, динамик, встроенное постоянное запоминающее устройство (далее - ПЗУ), аккумуляторную батарею, модуль беспроводной связи WiFi/LTE, а также излучатели инфракрасного и видимого света.
В верхней части корпуса расположены многофункциональные кнопки «фото» и «видео», два светодиодных индикатора работы и состояния аппаратуры. На боковой поверхности корпуса расположены кнопка «вкл/выкл» и закрывающиеся резиновой заглушкой мультисервисный разъём USB и слот для SIM-карты. На задней части корпуса расположен разъем для установки крепления обеспечивающее фиксацию аппаратуры на различные типы форменной одежды. Внешний вид аппаратуры приведён на рисунке 1. Для передачи данных на ПК и зарядки аккумуляторной батареи используется стационарная конструкция (док-станция) или мультисервисный разъём USB. Аппаратура имеет возможность подключения внешней видеокамеры через мультисервисный разъём. Внешние видеокамеры могут быть двух типов. Внешний вид дополнительных камер приведён на рисунке 2.
Заводской номер прибора указывается методом лазерной гравировки на корпусе аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.
Аппаратура производится в шести модификациях, отличающихся наличием дополнительных функциональных возможностей. Отличительные характеристики аппаратуры приведены в таблице 1.
| Модификация | Наличие модуля беспроводной связи WIFI/LTE | Возможность подключения дополнительной видеокамеры Тип 1 | Возможность подключения дополнительной видеокамеры Тип 2 |
| БРУА.012345.003-02 | - | - | - |
| БРУА.012345.003-02.01 | - | есть | - |
| БРУА.012345.003-02.02 | - | - | есть |
| БРУА.012345.003-03 | есть | - | - |
| БРУА.012345.003-03.01 | есть | есть | - |
| БРУА.012345.003-03.02 | есть | - | есть |
а) б)

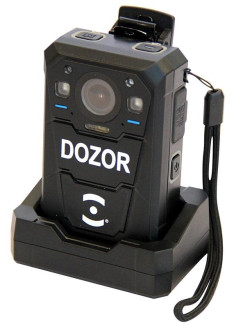

Рисунок 1 - Общий вид аппаратуры а) вид спереди; б) вид сзади. Место нанесения знака утверждения типа и заводского номера.
а) б)
Рисунок 2 - Общий вид дополнительных камер: а) Тип 1, б) Тип 2
В процессе эксплуатации, аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование аппаратуры не производится, ограничение доступа к узлам обеспечено конструкцией самого корпуса, который является неразборным.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение на базе GNU/Linux, а также программное обеспечение «Дозор-Лайт» и «Дозор-Поверка ГЛОНАСС/GPS», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационны е данные(признаки) | Значение | ||
| Идентификационное наименование ПО | МПО | Дозор-Лайт | Дозор-Поверка ГЛОНАСС/GPS |
| Номер версии ПО | 2.5.1 | 1.4.9 | 1.4.8 |
| Цифровой | E787A86C22DD6D3 | 98D2518B42B0C14F | 7A9225F16D82EE7C |
| идентификатор ПО | 3AF0A58198F156951 | 9FE26EFDB5AB4D54 | 30E1F38EC88C283E |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат в плане и по высоте при геометрическом факторе PDOP не более 3, м | ±20 |
| Диапазон измерения скорости, км/ч | от 0 до 180 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерения скорости при геометрическом факторе PDOP не более 3, км/ч | ±20 |
| Диапазон шкалы времени, ч | от 0 до 24 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности синхронизации шкалы времени (ШВ) к ШВ UTC(SU), системной ШВ системы ГЛОНАСС, с | 2 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 25 °С), % | от -20 до +60 от 0 до 95 |
| Напряжение источника питания постоянного тока внутреннего аккумулятора, В | 5 |
| Габаритные размеры, (ДхШхВ), мм, не более: | 85x60x35 |
| Масса, г, не более | 140 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура (в зависимости от модификации) | БРУА.012345.003-02 БРУА.012345.003-02.01 БРУА.012345.003-02.02 БРУА.012345.003-03 БРУА.012345.003-03.01 БРУА.012345.003-03.02 | 1 шт. |
| Дополнительная выносная камера (в зависимости от модификации) с креплением | Тип 1 или Тип 2 | 1 шт. (по заказу) |
| Крепление на одежду | - | 1 шт. |
| Шнур для страховочного крепления к элементам одежды и обмундирования | - | 1 шт. |
| Адаптер питания от бортовой сети автомобиля 12 В | - | 1 шт. |
| Адаптер питания от сети переменного тока 220 В, 50 Гц | - | 1 шт. |
| Соединительный кабель док-станции с адаптером питания | - | 1 шт. |
| Терминал | - | 1 шт. (по заказу) |
| CD диск с ПО | - | 1 шт. |
| Методика поверки | МП АПМ 17-20 | 1 экз. |
| Руководство по эксплуатации | БРУА.012345.003-02/03 РЭ | 1 экз. |
приведены в разделе 2 документа БРУА.012345.003-02/03 РЭ «Аппаратура навигационная потребителей ГНСС с видеофиксацией Дозор-78. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
БРУА.463327.003 ТУ «Аппаратура навигационная потребителей ГНСС с видеофиксацией Дозор-78. Технические условия»
