Гистерезисграф PERMAGRAPH С-300, 83631-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Perma

Номер версии (идентификационный номер) ПО

6.2.127

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Максимальная напряженность магнитного поля для зазора 10 мм, не менее, кА/м:

- для стандартных полюсных наконечников диаметром 92 мм

1700

- для полюсных наконечников со встроенной измерительной катушкой (Р 6/6 и Р 3/3)

2500

Пределы допускаемой относительной погрешности максимальной напряженности магнитного поля, %

±3,0

Диапазон измерений магнитного потока, мВб

от 0,1 до 100

Пределы допускаемой относительной погрешности измерений магнитного потока, %

±1,0

Диапазон измерений остаточной намагниченности образца, кА/м

от 1,0 до 2000

1

2

Пределы допускаемой относительной погрешности измерений остаточной намагниченности ,%

± 3,5

Предел допускаемого относительного СКО случайной составляющей погрешности измерений остаточной намагниченности, %

1,5

Диапазон измерений остаточной индукции образца, Тл

от 0,2 до 1,4

Пределы допускаемой относительной погрешности измерений остаточной индукции, %

± 3,5

Предел допускаемого относительного СКО случайной составляющей погрешности измерений остаточной индукции, %

1,5

Диапазон измерений коэрцитивной силы по индукции, кА/м

от 100 до 990

Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, %

± 4,5

Предел допускаемого относительного СКО случайной составляющей погрешности коэрцитивной силы по индукции, %

1,5

Диапазон измерений коэрцитивной силы по намагниченности, кА/м

от 100 до 3500

Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, %

± 4,5

Предел допускаемого относительного СКО случайной составляющей погрешности коэрцитивной силы по намагниченности, %

1,5

Диапазон измерений максимального энергетического произведения, кДж/м3

от 30 до 300

Пределы допускаемой относительной погрешности измерений максимального энергетического произведения

±5,5

Предел допускаемого относительного СКО случайной составляющей погрешности измерений максимального энергетического произведения, %

2,0

Наименование характеристики

Значение

1

2

Габаритные размеры измерительного блока, мм, не более

-    высота

-    ширина

-    длина

600

560

600

Масса измерительного блока, кг, не более

25

Диаметр измеряемых образцов, мм

от 6 до 60

Диапазон устанавливаемых значений температуры, °С

от 30 до 200

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

от +15 до +25 85

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

380±38

50/60

Наименование

Обозначение

Количество

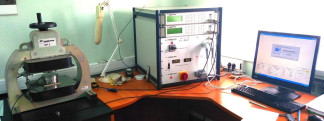

Гистерезисграф PERMAGRAPH С-300 в составе:

-    измерительный блок (источник питания SVP 2, два флюксметра EF 5);

-    электромагнит EP 3 со сменными полюсными наконечниками;

-    полевая катушка;

-    компенсированная катушки JH 40-1;

-    температурная катушка JHT 40-4;

-    термопара;

-    нагревательные полюса

-    контрольный образец Ni

PERMAGRAPH

С-300

1шт.

Персональный компьютер с ПО

ПК

1 шт.

Гистерезисграф PERMAGRAPH С-300. Паспорт.

Ph-С 001-2021 ПС

1 экз.

Инструкция по использованию программного обеспечения для PERMAGRAPH С/L. Perma.

ИЭ

1 экз.

Описание типа Гистерезисграф PERMAGRAPH С-300

ОТ

1 экз.
