Системы автоматизированного измерения концевых участков труб TubeProfiler S, 83633-21

Системы автоматизированного измерения концевых участков труб TubeProfiler S (далее по тексту - системы) предназначены для измерений длины, наружного диаметра, овальности и отклонения от прямолинейности концевых участков труб в технологическом потоке.
Карточка СИ
Номер в госреестре 83633-21
Наименование СИ Системы автоматизированного измерения концевых участков труб
Обозначение типа СИ TubeProfiler S
Изготовитель Компания LIMAB AB, Швеция
Год регистрации 2021
Срок свидетельства 11.11.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы автоматизированного измерения концевых участков труб TubeProfiler S (далее по тексту - системы) предназначены для измерений длины, наружного диаметра, овальности и отклонения от прямолинейности концевых участков труб в технологическом потоке.

Описание

Принцип действия систем основан на согласованном взаимодействии лазерных датчиков, которые реализуют принцип оптической триангуляции, основанный на регистрации измерения положения отраженного светового пятна от контролируемого объекта на светочувствительной линейке фотоприемника и измерении расстояния от текущего положения лазерного модуля до проекции светового пучка на объекте контроля. Произведенные измерения система использует для дальнейшего математического расчета параметров объекта контроля.

Конструктивно система состоит из измерительного блока, представляющего три ряда лазерных датчиков, смонтированных на прочной раме, расположенных вокруг цилиндрического отверстия для подачи трубы, шкафа управления с ПК оператора и блоком подключений и нагнетающего вентилятора.

Пломбирование систем не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится ударным способом на корпус системы в месте, указанном на рисунке 1 .

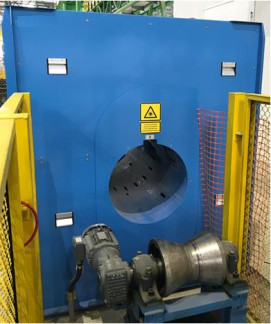

Общий вид средства измерений представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО), установленное на ПК оператора, выполняет функции управления процессом измерений, сбора и анализа данных со всех лазерных датчиков, а также проводит вычисления параметров. Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Limab TubeProfiler S.Vyksa2

Номер версии (идентификационный) ПО

1.0.0.0 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины труб, мм

от 5000 до 16000*

Пределы допускаемой относительной погрешности измерений длины труб, %

±0,3

Диапазон измерений наружного диаметра труб, мм

от 114,0 до 426,0*

Пределы допускаемой абсолютной погрешности измерений наружного диаметра труб, мм

±0,5

Наименование характеристики

Значение

Диапазон измерений овальности концевых участков трубы, мм

от 1 до 12

Пределы допускаемой абсолютной погрешности измерений овальности концевых участков трубы, мм

±0,8

Диапазон измерений отклонения от прямолинейности концевых участков трубы, мм

от 0,2 до 24,0

Пределы допускаемого среднего квадратического отклонения измерений отклонения от прямолинейности концевых участков трубы, мм

±0,1

* Указан максимальный диапазон, конкретный диапазон указывается в паспорте на систему

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время прогрева, мин, не менее

60

Параметры электрического питания:

- напряжение переменного тока, В

380±38

- частота переменного тока, Г ц

50±0,4

Габаритные размеры системы, мм, не более - измерительный блок

- высота

2000

- ширина

1750

- длина

2020

- шкаф управления

- высота

2000

- ширина

600

- длина

600

Масса системы, кг, не более

2000

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +30

- относительная влажность, %

от 40 до 80

- атмосферное давление, кПа

от 86,0 до 106,7

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства пользователя системы типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система автоматизированного измерения концевых участков труб

TubeProfiler S

1шт

Набор калибровочных инструментов

-

1 шт

Комплект соединительных кабелей

-

1 шт

Руководство по эксплуатации

-

1 экз.

Руководство пользователя

-

1 экз.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации, разделы 5 и 6.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Техническая документация компании LIMAB AB, Швеция

83633-21
Номер в ГРСИ РФ:
83633-21
Производитель / заявитель:
Компания LIMAB AB, Швеция
Год регистрации:
2021
Cрок действия реестра:
11.11.2026
