Весы вагонные "СтарТ-ЛАЙН", 83634-21

Назначение

Весы вагонные «СтарТ-ЛАЙН» (далее - весы) предназначены для поосного измерения массы в движении порожних и груженых вагонов в составе поезда без расцепки и/или поездов в целом с сухими сыпучими, твердыми, а также жидкими грузами.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести от взвешиваемого вагона, находящегося на весах, в аналоговый электрический сигнал с последующим его преобразованием в цифровой и выводом результатов измерений на ПТК.

Конструктивно весы состоят из:

-    грузоприемного устройства (далее - ГПУ), выполненного в виде параллельных измерительных участков рельс эксплуатируемого пути, объединенных в платформу, включающую в себя весоизмерительные тензорезисторные датчики рельсового типа (далее - датчики), установленные по два на участке рельса на расстоянии друг от друга не более 900 мм;

-    прибора весоизмерительного ПВ, модификация ПВ-15 (далее - прибор), регистрационный номер 81224-21, выпускаемого ООО «ИЦ «АСИ»;

-    программно-технического комплекса (далее - ПТК), выполненного на базе персонального компьютера или программируемого контроллера.

Прибор может быть размещен как рядом с весами в защитном ящике, так и непосредственно на рельсе между датчиками. Прибор, расположенный на рельсе между датчиками, герметично защищен кожухом из полимерного материала и не требует опломбирования. Прибор осуществляет аналого-цифровое преобразование выходного сигнала датчиков и через цифровой интерфейс передает измерительную информацию на ПТК.

ПТК включает в себя программное обеспечение АРМ «Весы рельсовые», осуществляющее обработку измерительной информации и отображение результатов взвешивания.

В весах предусмотрены следующие основные элементы:

-    устройство первоначальной установки нуля;

-    устройство автоматической установки нуля;

-    устройство распознавания вагонов;

-    устройство отображения результатов взвешивания (массы вагона, состава) и печати;

-    устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании вагонов без расцепки;

-    устройство автоматического определения направления движения;

-    устройство сигнализации о превышении предела допускаемой скорости движения.

Общий вид весов представлен на рисунке 1. Схема пломбировки прибора, установленного

рядом с весами в защитном ящике, от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид ГПУ весов

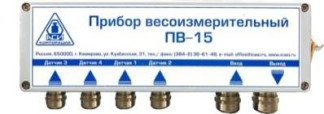

Место пломбировки

А Прибор весоизмерительный    г“

п= •>=    ^ пломбой или пломбой в

виде    разрушаемой

наклейки

Маркировка весов, в том числе и заводской номер наносится методом лазерной гравировки на кожух, предназначенный для защиты датчиков, или на маркировочную табличку, расположенную на защитном ящике.

Маркировка весов включают в себя следующую информацию:

-    торговая марка изготовителя и его полное наименование;

-    обозначение типа весов;

-    заводской номер;

-    год выпуска;

-    напряжение питания, В;

-    частота, Гц;

-    диапазон температур, °С;

-    идентификатор программного обеспечения;

-    знак утверждения типа;

-    класс точности при взвешивании вагонов по ГОСТ 8.647-2015;

-    класс точности при взвешивании состава из вагонов в целом по ГОСТ 8.647-2015;

-    максимальная нагрузка в виде: Мах =......т;

-    максимальная нагрузка на платформу в виде: Махп =......т;

-    минимальная нагрузка в виде: Min =......т;

-    минимальная нагрузка на платформу в виде Мтп =......т;

-    цена деления при взвешивании в движении в виде: d =......кг;

-    максимальная рабочая скорость в виде: Vmax=......км/ч;

-    минимальная рабочая скорость в виде: Vmin =......км/ч.

Программное обеспечение

Программное обеспечение прибора является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО АРМ «Весы рельсовые» является автономным и состоит из метрологически значимой и метрологически незначимой частей.

Метрологически значимая часть защищена от случайных или намеренных изменений следующим образом:

а)    после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по MD5 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле TrainScales.exe фиксированным значением.

б)    используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, регулировка) с помощью пароля;

в)    изменение ПО весов через интерфейс пользователя невозможно;

г)    при изменении метрологически значимых параметров регулировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

д)    хранение данных осуществляется в памяти ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по MD5 со скрытым полиномом).

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности весов при взвешивании в движении вагона при поверке, в зависимости от диапазона взвешивания, приведены в таблице 3.

Таблица 3 - Пределы допускаемой погрешности весов при взвешивании в движении вагона

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 3.

При взвешивании вагона в составе без расцепки при поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 3, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом при поверке, в зависимости от диапазона взвешивания, приведены в таблице 4.

Таблица 4 - Пределы допускаемой погрешности весов при взвешивании в движении состава в целом

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 4.

Основные технические характеристики весов приведены в таблице 5.

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится методом лазерной гравировки на защитный кожух или на маркировочную табличку, расположенную на защитном ящике, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

изложены в разделе 2.3 «Порядок работы и методы измерений» УФГИ.404525.001 РЭ «Весы вагонные «СтарТ-ЛАЙН». Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2818 Об утверждении Государственной поверочной схемы

ГОСТ 8.647-2015 Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ТУ 28.29.31-066-10897043-2021 Весы вагонные «СтарТ-ЛАЙН». Технические условия
