| Номер в госреестре | 83637-21 |
| Наименование СИ | Анализаторы многофункциональные сетевые |
| Обозначение типа СИ | QUBO |
| Изготовитель | "FRER s.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 11.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы многофункциональные сетевые QUBO (далее - анализаторы) предназначены для измерений, отображения и передачи по цифровым интерфейсам параметров электрических величин в однофазных и трехфазных электрических сетях трех или четырехпроводных системах переменного тока промышленной частоты 50 Гц.
Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, отображении результатов измерений на дисплее и передачи их по интерфейсам связи.
Конструктивно анализаторы представляют собой приборы в пластиковом корпусе, на передней панели которого расположен жидкокристаллический дисплей (ЖК-дисплей) и клавиши переключения. На задней панели расположены разъемы для подключения внешнего электрического питания, разъемы для подключения измерительных цепей, интерфейс передачи данных Ethernet и Profibus.
Анализаторы выпускаются в модификациях QUBO 96, QUBO 96Н, QUBO 96 mono, отличающихся функциональностью, техническими и метрологическими характеристиками.
Анализаторы модификаций QUBO 96 и QUBO 96Н используются в трехпроводных или четырехпроводных трехфазных системах с несбалансированной нагрузкой. Анализаторы модификации QUBO 96 mono используются в однофазных системах.
В зависимости от модификации анализаторы имеют возможность индикации синхронизированных векторных измерений с обеспечением обмена информацией по гальванически развязанным цифровым интерфейсам RS-485 и/или Ethernet.
Структура условного обозначения модификаций анализаторов:
- для модификации QUBO 96
Q 9 6 P 3 L 0 0 5 _
CQ 2
Коммуникационные
протоколы нет_X_
RS485, ModBus M
нет_
Опции
2 выхода сигнализации/импульса
U
| Q 9 6 P 3 H 0 0 5 | CQ | ||
| Коммуникационные протоколы | RS485 ModBus | M | |
| ModBus TCP + WebServer + internal memory | E | ||
| ModBus TCP + WebServer + GATEWAY | G | ||
| IEC61850 | I | ||
| PROFIBUS DP V0 | P | ||
| JOHNSON CONTROLS N2 OPEN | J | ||
| Напряжение питания | от 198 до 264 В переменного тока | 2 |
| от 20 до 60 В переменного/постоянного тока | L |
| от 80 до 260 В переменного/постоянного тока | H |
Опции нет
2 выхода сигнализации/импульса U
для модификации QUBO 96 mono
| Q 9 6 S 3 L 0 0 5 | D3 | |||
| Коммуникационные протоколы | RS485 ModBus | M | ||
| ModBus TCP + WebServer + internal memory | E | |||
| ModBus TCP + WebServer + GATEWAY | G | |||
| PROFIBUS DP V0 | P | |||
| JOHNSON CONTROLS N2 OPEN | J | |||
| Напряжение питания | от 198 до 264 В переменного тока | 2 | ||
| от 20 до 60 В переменного/постоянного тока | L | |||
| от 80 до 260 В переменного/постоянного тока | H |
Опции
нет
2 выхода сигнализации/импульса
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
U

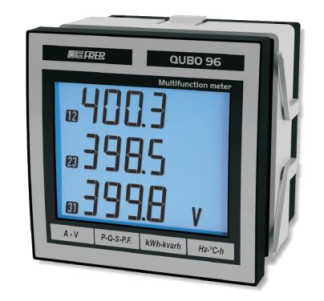

Общий вид анализаторов представлен на рисунке 1. Пломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы в обязательном порядке не предусмотрено.
Программное обеспечение (далее - ПО) анализаторов является встроенным.
ПО устанавливается в программируемое постоянное запоминающее устройство (далее - ППЗУ) анализаторов.
ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| QUBO 96 QUBO 96H QUBO 96 mono | |
| Идентификационное наименование ПО | QBNNb0100r050300 |
| Номер версии (идентификационный номер ПО), не ниже | 5.03 |
| Цифровой идентификатор ПО | e29873d63297cc2ed16a620b56eb8e5f |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| QUBO 96 | QUBO 96H | QUBO 96 mono | |
| Диапазон номинальных значений линейного напряжения переменного тока U/ном.л, В | от 100 до 400 (6901)) | - | |
| Диапазон номинальных значений фазного напряжения переменного тока U/ном.ф, В | от 57,7 до 230 (3981)) | от 57,7 до 230 (3981)) | |
| Диапазон измерений линейного (фазного) напряжения переменного тока, В | от 0,1 • Цном.л(ф) до 1,2- Цном.л(ф) | ||
| Пределы допускаемой приведенной к номинальному значению погрешности измерений линейного (фазного) напряжения переменного тока, % | ±0,5 | ±0,2 | ±0,2 |
| Номинальные значения силы переменного тока -/ном, А | 1 и 5 | ||
| Диапазон измерений силы переменного тока, А | от 0,05 /ном до 1,2 /ном | ||
| Пределы допускаемой приведенной к номинальному значению погрешности измерений силы переменного тока, % | ±0,5 | ±0,2 | ±0,2 |
| Диапазон номинальных значений частоты переменного тока, Г ц | от 50 до 60 | ||
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, мГц | ±10 | ||
| Наименование характеристики | Значение характеристики | ||
| QUBO 96 | QUBO 96H | QUBO 96 mono | |
| Диапазон измерений небаланса линейного (фазного) напряжения переменного тока, В | от 0,1 • £/ном.л(ф) до 1,2- £/ном.л(ф) | - | |
| Пределы допускаемой приведенной к номинальному значению линейного (фазного) напряжения переменного тока погрешности измерений небаланса линейного (фазного) напряжения переменного тока, % | ±1 | ±1 | - |
| Диапазон измерений небаланса силы переменного тока, А | от 0,1 •/ном до 1,2-/ном | - | |
| Пределы допускаемой приведенной к номинальному значению силы переменного тока погрешности измерений небаланса силы переменного тока, % | ±1 | ±1 | - |
| Диапазон измерений силы переменного тока нейтрали, А | - | от 0,1 /ном до 1,2-/ном | - |
| Пределы допускаемой приведенной к номинальному значению силы переменного тока погрешности измерений силы переменного тока нейтрали, % | - | ±1 | - |
| Класс точности при измерении активной электрической энергии | 12) | ||
| Диапазон измерений активной электрической мощности, Вт | от 0,05-Рном до 1,2-Рном4) | ||
| Пределы допускаемой приведенной к номинальному значению погрешности измерений активной электрической мощности, % | ±1 | ±0,5 | ±0,5 |
| Класс точности при измерении реактивной электрической энергии | 23) | ||
| Диапазон измерений реактивной электрической мощности, вар | от 0,05-0ном до 1,2-^ном ) | ||
| Пределы допускаемой приведенной к номинальному значению погрешности измерений реактивной электрической мощности, % | ±1 | ±0,5 | ±0,5 |
| Диапазон измерений полной электрической мощности, ВА | от 0,05-^ном до 1,2-&ом6) | ||
| Пределы допускаемой приведенной к номинальному значению погрешности измерений полной электрической мощности, % | ±1 | ±0,5 | ±0,5 |
| Диапазон измерений средней активной электрической мощности, Вт | - | от 0,05-Рном до 1,2-Рном4) | |
| Наименование характеристики | Значение характеристики | ||
| QUBO 96 | QUBO 96H | QUBO 96 mono | |
| Пределы допускаемой приведенной к номинальному значению погрешности измерений средней активной электрической мощности, % | - | ±1 | ±1 |
| Диапазон измерений коэффициента мощности cos9 | от 0,5 до 1 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos9 | ±0,02 | ±0,01 | ±0,01 |
| Диапазон измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока, Ku , % | - | от 0 до 49,9 | - |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока, % | - | ±2 | - |
| Диапазон измерений суммарного коэффициента гармонических составляющих силы переменного тока, Ki , % | - | от 0 до 49,9 | - |
| Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих силы переменного тока, % | - | ±2 | - |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +21 до +25 от 30 до 70 | ||
| !) по заказу (с использованием дополнительного оборудования); 2) пределы допускаемой относительной основной погрешности измерений активной электрической энергии приведены в таблицах 3, 4. Средний температурный коэффициент при измерении активной электрической энергии приведен в таблице 5; 3) пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии приведены в таблицах 6, 7. Средний температурный коэффициент при измерении реактивной электрической энергии приведен в таблице 8; 4) P ном = Цюм^/ном^СОЛ'ф (^ф = 1); 5) Qном = ином^ном^тф ^тф = 1); ) <5ном ином^1ном | |||
Таблица 3 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 1
| Значение силы переменного тока, А | Коэффициент мощности cos9 | Пределы допускаемой относительной основной погрешности измерений, % |
| 0,02/ном < I < 0,05/ном | 1 | ±1,5 |
| 0,05 /ном < I < 1,21ном | ±1,0 | |
| 0,05 1ном < I < 0,101ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±1,5 |
| 0,10 1ном < I < 1,2 1ном | ±1,0 | |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 4 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 1
| (модификации QUBO 96, QUBO 96H) | ||
| Значение силы переменного тока, А | Коэффициент мощности cos9 | Пределы допускаемой относительной основной погрешности измерений, % |
| 0,05-!ном < I < 1,2-!ном | 1 | ±2,0 |
| 0,10-!ном < I < 1,27ном | 0,5 (при индуктивной нагрузке) | |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 5 - Средний температурный коэффициент при измерении активной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, для класса точности 1_
| Значение силы переменного тока, А | Коэффициент мощности соБф | Средний температурный коэффициент, %/°С |
| 0,05-!ном < I < 1,2-!ном | 1 | 0,05 |
| 0,107ном < I < 1,27ном | 0,5 (при индуктивной нагрузке) | 0,07 |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 6 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 2
| Значение силы переменного тока, А | Коэффициент мощности sinф (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной основной погрешности измерений, % |
| 0,02-!ном < I < 0,057ном | 1 | ±2,5 |
| 0,057ном < I < 1,27ном | ±2,0 | |
| 0,057ном < I < 0,10-!ном | 0,5 | ±2,5 |
| 0,107ном < I < 1,27ном | ±2,0 | |
| 0,107ном < I < 1,27ном | 0,25 | ±2,5 |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 7 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 2
| (модификации QUBO 96, QUBO 96H) | ||
| Значение силы переменного тока, А | Коэффициент мощности sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной основной погрешности измерений, % |
| 0,05 /ном < / < 1,2 /ном | 1 | ±3,0 |
| 0,10 /ном < / < 1,2 /ном | 0,5 | |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 8 - Средний температурный коэффициент при измерении реактивной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, для класса точности 2_
| Значение силы переменного тока, А | Коэффициент мощности БШф (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/°С |
| 0,05 /ном < / < 1,2 /ном | 1 | 0,10 |
| 0,10 /ном < / < 1,2 /ном | 0,5 | 0,15 |
| Примечание - при номинальном значении напряжения переменного тока | ||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| QUBO 96 | QUBO 96H QUBO 96 mono | |
| Масштабный коэффициент трансформации по силе переменного тока, Мк11) | 15000 | |
| Масштабный коэффициент трансформации по напряжению переменного тока, Мш^ | 1000000 | |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 264 | от 198 до 264 от 20 до 60 от 80 до 260 |
| - частота переменного тока, Гц | от 45 до 65 | |
| - напряжение постоянного тока, В | - | от 20 до 60 от 80 до 260 |
| Потребляемая мощность, ВА, не более | 6 | |
| Частота обновления показаний, с, не более | 0,5 | |
| Диапазон показаний температуры, °С | от 0 до 50 | |
| Габаритные размеры (высотахдлинахширина), мм, не более | 96x96x102 | |
| Масса, кг, не более | 0,2 | |
| Рабочие условия измерений: - температура окружающего среды, °С - относительная влажность, % | от 0 до +50 от 15 до 85 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 150000 | |
| 1) масштабный коэффициент трансформации при использовании анализаторов совместно (задается в программном обеспечении): | ||
| Наименование характеристики | Значение характеристики |
| QUBO 96 QUBO 96H QUBO 96 mono | |
| Масштабный коэффициент трансформации по силе переменного тока, Мк^ | 15000 |
| Масштабный коэффициент трансформации по напряжению переменного тока, Мш^ | 1000000 |
| - с трансформатором тока с номинальным значением силы переменного тока в первичной цепи до 15000 А путем подключения вторичных обмоток трансформаторов к выходам приборов; - с трансформатором напряжения с номинальным значением напряжения переменного тока в первичной цепи до 1000000 В путем подключения вторичных обмоток трансформаторов к выходам приборов. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор многофункциональный сетевой QUBO | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 5 «Схемы подключений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам многофункциональным сетевым QUBO
отсутствуют
| Зарегистрировано поверок | 43 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
