Государственный реестр средств измерений

Трансформаторы тока ТФЗМ, 83646-21

83646-21
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 83646-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ
Изготовитель ПО "Запорожтрансформатор", Украина
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

К трансформаторам тока данного типа относятся четыре модификации трансформаторов тока:

-    ТФЗМ 220Б-Ш У1, зав. № 852, 858, 856, 2446, 2429, 2431, 7254, 7333, 7249, 9398, 9289, 9395, 8777, 8681, 8806, 8768, 8687, 12204, 11593, 11575;

-    ТФЗМ 220Б-1У У1, зав. № 3809, 3811, 3810, 11001, 11002, 11013, 10946, 10952, 4459;

-    ТФЗМ 500Б-1 У1, зав. № 2295, 3356;

-    ТФЗМ 500Б-1 ХЛ1, зав. № 3498, 3497, 3512, 3506, 3515, 3740.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

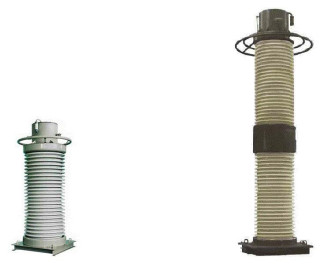

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

ТФЗМ 220Б-Ш У1    ТФЗМ 500Б-1 ХЛ1

ТФЗМ 220Б-1У У1    ТФЗМ 500Б-1 У1

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 220Б-Ш У1

Наименование характеристики

Значение для заводских номеров

852, 858, 856, 2446, 2429, 2431

7254, 7333, 7249, 9398, 9289, 9395

8777, 8681, 8806, 8768, 8687

12204,

11593,

11575

Номинальное напряжение, кВ

220

220

220

220

Номинальный первичный ток Ьном, А

600

1200

1200

300, 600, 1200

Номинальный вторичный ток Ьном, А

5

1

5

5

Номинальная частота йюм, Гц

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

30

Наименование характеристики

Значение для заводских номеров

3809, 3811, 3810, 11001, 11002, 11013

10946, 10952, 4459

Номинальное напряжение, кВ

220

220

Номинальный первичный ток Ьном, А

2000

2000

Номинальный вторичный ток Ьном, А

1

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 У1

Наименование характеристики

Значение для заводских номеров

2295, 3356

Номинальное напряжение, кВ

500

Номинальный первичный ток Ьном, А

2000

Номинальный вторичный ток Ьном, А

1

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 4 - Метрологические характеристики трансформаторов тока ТФЗМ 500Б-1 ХЛ1

Наименование характеристики

Значение для заводских номеров

3498, 3497, 3512, 3506, 3515, 3740

Номинальное напряжение, кВ

500

Номинальный первичный ток Ьном, А

2000

Номинальный вторичный ток Ьном, А

1

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для модификаций ТФЗМ 220Б-Ш У1, ТФЗМ 220Б-1У У1, ТФЗМ 500Б-1 У1 для модификации ТФЗМ 500Б-1 ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ

1 шт.

Паспорт

ТФЗМ

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
