| Номер в госреестре | 83649-21 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | NNBM 812х |
| Изготовитель | "Schwarzbeck Mess-Elektronik OHG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 12.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети NNBM 812x (далее по тексту - эквиваленты сети) предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Конструктивно эквивалент сети выполнен в виде моноблока. Управление работой эквивалента сети осуществляется как в ручном режиме, так и дистанционно.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, селективным вольтметром).
Выпускаемые модификации эквивалентов сети NNBM 812x: NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890. Данные модификации отличаются номинальными значениями рабочих токов и напряжений, типами используемых соединений (разъем для тестируемого устройства сети электропитания) и зажимов.
Общий вид эквивалентов сети, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2. Заводской номер наносится на лицевую панель корпуса эквивалентов сети в виде наклейки в формате «S/N ХХХХХ».

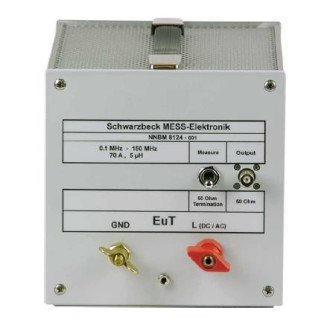

Рисунок 1а - Эквивалент сети NNBM 8124 вид спереди (слева), NNBM 8124 вид сзади
(справа)
Рисунок 1в - Эквивалент сети NNBM 8124-400 вид спереди (слева), NNBM 8124-400 вид
сзади (справа)
Рисунок 1г - Эквивалент сети NNBM 8126 A 890 (слева), NNBM 8124-800 (справа)
место нанесения знака поверки
И
/
NNBM 8124-400
| I • I | ||
| GND | ЕиТ | Lpc/до |
место нанесения знака утверждения типа
ш
место нанесения наклейки
Schwarz beck ME5S-ELEKTRONIK
Рисунок 2 - Места пломбировки эквивалентов сети
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, кГц: NNBM 8124 NNBM 8124-200 NNBM 8124-400 NNBM 8124-800 NNBM 8126 A 890 | от 100 до 1,5105 от 100 до 1,1105 от 100 до 1,1105 от 100 до 1,1105 от 100 до 4,0-105 |
| Наименование характеристики | Значение |
| Коэффициент калибровки, дБ, не более: NNBM 8124, NNBM 8124, NNBM 8124-200, NNBM 8124-400, NNBM 8124-800, NNBM 8126 A 890 в диапазоне частот до 110 МГц NNBM 8124 в диапазоне частот свыше 110 МГц NNBM 8126 A 890 в диапазоне частот свыше 110 МГц | 2,0 5.0 15.0 |
| Пределы абсолютной погрешности коэффициента калибровки (для всех модификаций), дБ, не более | ±2,0 |
| Развязка (между линиями «Main» и «EuT» на частотах свыше 3 МГц), дБ, не менее | 40,0* |
* - нормируется для всех модификаций кроме NNBM 8126 A 890.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| NNBM 8124 | NNBM 8124-200 | NNBM 8124-400 | NNBM 8124-800 | NNBM 8126 A 890 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 165х 160х 210 | 210х 160х 165 | 450х220х 225 | 533х300х 312 | 320х220х 220 |
| Масса, кг, не более | 1,9 | 3 | 6 | 13,9 | 4,4 |
| Параметры электропитания: - номинальный выходной ток, А | 70 | 200 | 250 | 800 | 70 |
| Условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от +15 до +25 80 | ||||
наносится на титульный лист эксплуатационной документации типографским способом и на корпус эквивалента сети методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Эквивалент сети | NNBM 8124 | 1 (по заказу) |
| NNBM 8124-200 | 1 (по заказу) | |
| NNBM 8124-400 | 1 (по заказу) | |
| NNBM 8124-800 | 1 (по заказу) | |
| NNBM 8126 A 890 | 1 (по заказу) | |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к эквивалентам сети NNBM 812х
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц».
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам.
