| Номер в госреестре | 83651-21 |
| Наименование СИ | Комплекс измерения массы нефтепродуктов |
| Обозначение типа СИ | КИМ-2Т-Брянск |
| Изготовитель | Акционерное общество "Брянскнефтепродукт" (АО "Брянскнефтепродукт"), г. Брянск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск (далее - комплекс) предназначен для динамических измерений массы светлых нефтепродуктов при приёме по трубопроводу и передаче измерительной информации в автоматизированную информационную систему учёта и контроля движения нефтепродуктов в товаропроводящей сети компании (далее - АИС ТПС).

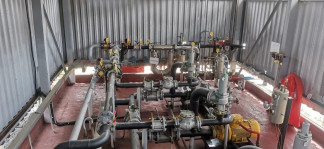

Комплекс состоит:
- из двух измерительных линий (основной и контрольной), с установленными счётчиками-расходомерами массовыми (по одному на каждой измерительной линии) Micro Motion (модель CMF 300 с преобразователем RFT 9739) регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 13425-01 (далее - массомер);
- контроллера программируемого Simаtic S7-400H с модулем CP341-1CH02-0AE0 для подключения по цифровому каналу ModBus к счётчику-расходомеру массовому (далее -контроллер);
- автоматизированного рабочего места (далее - АРМ) оператора.
Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов с помощью массомера, передаче измерительной информации по цифровому каналу в контроллер и далее в АРМ оператора и АИС ТПС.
Контроллер является связующим компонентом измерительной системы (комплекса), обеспечивает приём измерительной информации по цифровому каналу (интерфейс ModBus) от счётчиков-расходомеров массовых и её передачу по цифровым каналам (интерфейс Ethernet) на АРМ оператора, а также выработку управляющих сигналов для управления процессом измерений в автоматизированном режиме на основе сигналов диспетчерского управления, поступающих от АРМ оператора.
АРМ оператора представляет собой персональный компьютер с установленным программным обеспечением (ПО) которое обеспечивает визуализацию измерительной информации, поступившей от массомера, передачу измерительной информации по массе принятой партии нефтепродукта от АРМ оператора в АИС ТПС по цифровому каналу (интерфейс Ethernet), отображение технологических параметров на мониторе АРМ оператора и сигнализацию при нарушении установленных границ.
К средству измерений данного типа относится комплекс с заводским номером 01.
Схемы пломбировки от несанкционированного доступа с обозначением мест нанесения знака поверки - в соответствии с их эксплуатационной документацией, или как представлено на рисунке 4.
Буквенно-цифровое обозначение комплекса: «КИМ-2Т-Брянск» указано в эксплуатационной документации.
Пломбировка преобразователя
RFT 9739
Заводской номер наносится на титульный лист формуляра типографским способом.
ПО комплекса состоит из ПО массомеров, ПО контроллеров и ПО АРМ оператора.
ПО массомеров состоит из встроенного ПО базового процессора, реализующего алгоритмы вычисления параметров потока датчика, хранение конфигурационных параметров первичного измерительного преобразователя и ПО преобразователя RFT 9739, предназначенного для получения информации о параметрах потока от базового процессора по цифровому протоколу, и её передачи удалённым устройствам по цифровому каналу связи. Встроенное ПО базового процессора является метрологически значимым.
ПО контроллера обеспечивает передачу измерительной информации от счётчиков-расходомеров массовых на АРМ оператора, и не является метрологически значимым.
ПО АРМ оператора обеспечивает реализацию функций комплекса, отображения измерительной информации на дисплее и является метрологически значимым.
Защита ПО массомера обеспечивается его конструкцией и пломбированием корпуса преобразователя RFT 9739. Идентификационные данные ПО массомера не отображаются.
Защита ПО АРМ оператора обеспечена с помощью авторизации пользователя, ввода пароля, ведения журнала событий. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Конструкцией АРМ оператора не предусмотрено подключение дополнительных внешних источников информации.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | К1М-2ТАРМ |
| Номер версии (идентификационный номер) ПО | V 001.2021 |
| Цифровой идентификатор ПО | FE19868F |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел диапазона измерений массы, т | 1,0 |
| Пределы допускаемой относительной погрешности рабочей измерительной линии комплекса при измерении массы нефтепродукта в диапазоне массового расхода от 49,5 до 110,0 т/ч, % | ±0,25 |
| Пределы допускаемой относительной погрешности контрольной измерительной линии комплекса при измерении массы нефтепродукта в диапазоне массового расхода от 80,0 до 110,0 т/ч, % | ±0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление в трубопроводах измерительных линий, МПа | от 0,25 до 1,0 |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | от 187 до 242 |
| Рабочие условия эксплуатации: - температура нефтепродуктов, °С - температуры окружающей среды, °С: - для измерительных линий - для контроллера и АРМ оператора - относительная влажность воздуха при 15 °С, %, не более: - для измерительных линий - для контроллера и АРМ оператора | от - 40 до + 50 от - 30 до +55 от 10 до 40 97 80 |
наносится на титульный лист Руководства по эксплуатации «Комплекс измерения массы нефтепродуктов КИМ-2Т-Брянск» 3790220/0385Д.РЭ типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерения массы нефтепродуктов | КИТ-2Т-Брянск | 1 шт. |
| Формуляр | 3790220/0385Д.ФО | 1 экз. |
| Руководство по эксплуатации | 3790220/0385Д.РЭ | 1 экз. |
| Методика измерений | МЦКЛ.0459.М-2021 | 1 экз. |
МЦКЛ.0459.М-2020 Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений комплексом измерений массы нефтепродуктов КИМ-2Т-Брянск, свидетельство об аттестации методики (метода) измерений.
Нормативные документы, устанавливающие требования к комплексу измерения массы нефтепродуктов КИМ-2Т-Брянск
Постановление Правительства РФ, от 16.11.2020 №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
