| Номер в госреестре | 83653-21 |
| Наименование СИ | Комплексы контроля акустического шума автоматизированные |
| Обозначение типа СИ | EcoFlight 14.11 |
| Изготовитель | Общество с ограниченной ответственностью "Центр Экологической Безопасности Гражданской Авиации" (ООО "ЦЭБ ГА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 12.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы контроля акустического шума автоматизированные EcoFlight 14.11 (далее -комплексы) предназначены для создания пунктов контроля шума, обеспечивающих непрерывные долговременные измерения значений уровней звука и звукового давления.
Принцип действия комплексов основан на преобразовании звука конденсаторным микрофоном в электрический сигнал с последующей обработкой встроенными фильтрами, среднеквадратичным детектором и частотной коррекции для измерений уровней звука и уровней звукового давления в октавных и третьоктавных полосах частот.
Конструктивно комплекс состоит из измерительного блока, измерительного микрофона с ветрозащитой, блока питания и устройства позиционирования.
Комплексы имеют стационарное (для размещения внутри помещений) и мобильное всепогодное исполнения. Опционально комплексы могут комплектоваться блоком сбора и передачи информации с GSM-модулем.
Комплексы позволяют измерять:
- среднеквадратичные, максимальные, минимальные и пиковые уровни звука с частотными (А, С, Z) и временными (S, F, I) коррекциями;
- среднеквадратичные, максимальные, минимальные и пиковые уровни звукового давления в октавных и третьоктавных частотных полосах с временными коррекциями S, F и I.
Серийный номер, идентифицирующий каждый экземпляр комплексов, наносится на измерительный блок.
Нанесение знака поверки на комплексы не предусмотрено.
Общий вид комплекса представлен на рисунке 1.
Пломбирование комплексов не предусмотрено.
| 1 | Место нанесения | |
| сер ийного номера | ||
1 - измерительный блок
2 - всепогодный микрофон
3 - всепогодный корпус с герметичными кабельными вводами стандарта XLR и сети 220В SP2113/P3 1C
4 - штатив с креплением микрофона
5 - кабель микрофонный удлинительный
6 - флэш-накопитель microSD 8GB
7 - кабель силовой для сети 220В с разъемом SP2113/P3 1C
8 - блок бесперебойного питания
9 - аккумуляторная батарея
10 - блок сбора и передачи информации с GSM-модулем
11 - АЗН-В-приёмник
12 - погодная станция

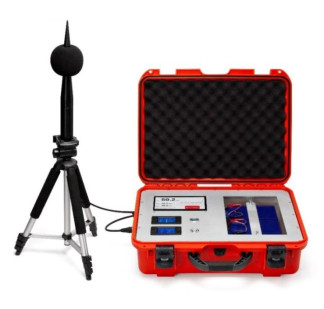

Рисунок 1 - Общий вид комплекса в мобильном исполнении
1 - измерительный блок
2 - микрофон
3 - настенный шкаф с герметичными кабельными вводами стандарта XLR и сети 220В SP2113/P3 1C
4 - штатив с креплением микрофона
5 - кабель микрофонный удлинительный
6 - флэш-накопитель microSD 8GB
7 - блок бесперебойного питания
8 - аккумуляторная батарея
9 - блок сбора и передачи информации с GSM-модулем
10 - АЗН-В-приёмник
11 - погодная станция
Рисунок 2 - Общий вид комплекса в стационарном исполнении
Для управления режимами работы комплекса и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) «EF Firmware».
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EF Firmware |
| Номер версии (идентификационный номер) ПО | не ниже v.4.20 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений уровня звука - для частотной коррекции А, дБА - для частотной коррекции С, дБС | от 24 до 137 от 27 до 137 |
| Рабочий диапазон частот при измерениях звука при допустимой неравномерности частотной характеристики ±3 дБ, Гц | от 5 до 20000 |
| Пределы допускаемой относительной погрешности измерений звукового давления на опорной частоте 1000 Г ц, дБ | ±0,7 |
| Уровень собственных шумов, дБА, не более | 17 |
| Частотная коррекция | A, C, Z |
| Временная коррекция | S, F, I |
| Диапазон частот цифровых октавных фильтров, Гц | от 8,0 до 16000 |
| Диапазон частот третьоктавных фильтров, Гц | от 6,3 до 20000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, см, не более | |
| длина | 540 |
| ширина | 420 |
| высота | 220 |
| Масса, кг, не более | 9 |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Г ц | от 49,8 до 50,2 |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от -35 до +55 |
| относительная влажность окружающего воздуха, %, не более | от 25 до 90 без |
| атмосферное давление, кПа | конденсации от 65 до 108 |
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность комплексов в мобильном всепогодном исполнении
| Наименование | Обозначение | Количество |
| 1 Комплексы контроля акустического шума автоматизированные (мобильное всепогодное исполнение) в составе: 1.1 Измерительный блок 1.2 Всепогодный микрофон | EcoFlight 14.11M | т. т. S S |
| Наименование | Обозначение | Количество |
| 1.3 Всепогодный корпус с герметичными | ||
| кабельными вводами стандарта XLR и сети 220В | - | |
| SP2113/P3 1C | 1 шт. | |
| 1.4 Штатив с креплением микрофона | - | 1 шт. |
| 1.5 Кабель микрофонный удлинительный | - | 1 шт. |
| 1.6 Флэш-накопитель microSD 8GB | - | 1 шт. |
| 1.7 Кабель силовой для сети 220В с разъемом | - | |
| SP2113/P3 1C | 1 шт. | |
| 1.8 Блок бесперебойного питания | - | 1 шт. |
| 1.9 Аккумуляторная батарея | - | 1 шт. |
| 1.10 Блок сбора и передачи информации с GSM- | - | |
| модулем | 1 шт.* | |
| 1.11 АЗН-В-приёмник | - | 1 шт.* |
| 1.12 Погодная станция | - | 1 шт.* |
| 2 Руководство по эксплуатации | ГБТВ.26.51.66.190.001Р Э | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| * Опция | ||
Таблица 4 - Комплектность комплексов в стационарном исполнении
| Наименование | Обозначение | Количество |
| 1 Комплексы контроля акустического шума | ||
| автоматизированные (стационарное исполнение) | EcoFlight 14.11S | |
| в составе: | ||
| 1.1 Измерительный блок | - | 1 шт. |
| 1.2 Микрофон | - | 1 шт. |
| 1.3 Настенный шкаф с герметичными кабельными | ||
| вводами стандарта XLR и сети 220В SP2113/P3 | - | 1 шт. |
| 1C | ||
| 1.4 Штатив с креплением микрофона | - | 1 шт. |
| 1.5 Кабель микрофонный удлинительный | - | 1 шт. |
| 1.6 Флэш-накопитель microSD 8GB | - | 1 шт. |
| 1.7 Блок бесперебойного питания | - | 1 шт. |
| 1.8 Аккумуляторная батарея | - | 1 шт. |
| 1.9 Блок сбора и передачи информации с GSM- | - | |
| модулем | 1 шт.* | |
| 1.10 АЗН-В-приёмник | - | 1 шт.* |
| 1.11 Погодная станция | - | 1 шт.* |
| 2 Руководство по эксплуатации | ГБТВ.26.51.66.190.001РЭ | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| * Опция | ||
приведены в разделе 3 документа «Комплекс контроля акустического шума автоматизированный EcoFlight 14.11. Руководство по эксплуатации ГБТВ.26.51.66.190.001РЭ».
ГОСТ Р 53188.1-2019 ГСИ. Шумомеры. Часть 1. Технические требования ГОСТ Р 8.714-2010 ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
«Комплекс контроля акустического шума автоматизированный EcoFlight 14.11. Технические условия ГБТВ.26.51.66.190.001ТУ».
