| Номер в госреестре | 83655-21 |
| Наименование СИ | Приборы многофункциональные измерительные |
| Обозначение типа СИ | DMC |
| Изготовитель | Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 12.11.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы многофункциональные измерительные DMC (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно приборы выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, LED-дисплея.
Приборы выпускаются в модификациях DMC, DMC-r, отличающихся наличием выводов интерфейсов RS-485 (модификация DMC-r).
На задней панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485 (модификация DMC-r), дискретные входы, импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на дисплее измеряемые величины и настраивать прибор.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

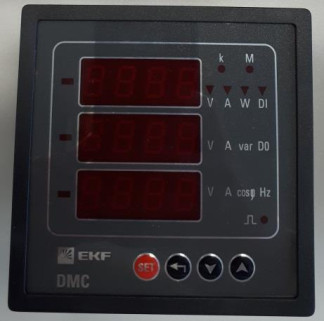

Общий вид приборов представлен на рисунке 1. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование приборов не предусмотрено.
б) модификация DMC-r Рисунок 1 - Общий вид приборов
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (программы-отладчики и редакторы жесткого диска, средства программной разработки).
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| DMC DMC-r | |
| Идентификационное наименование ПО | DMC |
| Номер версии (идентификационный номер ПО), не ниже | 1001 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации |
| DMC DMC-r | |
| Номинальное среднеквадратическое значение фазного напряжения переменного тока Ином.ф, В | 57,7; 100; 230; 400 |
| Номинальное среднеквадратическое значение линейного напряжения переменного тока Иномл, В | 1,73- Ином.ф |
| Номинальное среднеквадратическое значение силы переменного тока 1ном, А | 1; 5 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Номинальное значение коэффициента мощности еоБф | 1 |
| Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, В | от 0,2-ином.ф(л) до Цном.ф(л) |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, % | ±0,5 |
| Диапазон измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, А | от 0,01 Тном до 1ном |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, % | ±0,5 |
| Диапазоны измерений фазной и суммарной по трем фазам электрической мощности: - активной, Вт - реактивной, вар - полной, В • А | 0,2-ИномЖл) < U < Цном.ф(л) 0,0Ыном < I < 1ном 0 < cos9 < 1 0,2-ином.ф(л) < U < ином.ф(л) 0,0Ыном < I < 1ном 0 < sin9 < 1 0,2^ином.ф(л) < U < ином.ф(л) 0,0Ыном < I < 1ном |
| Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам активной, реактивной, полной электрической мощности, % | ±0,5 |
| Диапазоны измерений электрической энергии: - активной, Втч - реактивной, вар - ч | 0,2-ином.ф(л) < U < ином.ф(л) 0,0Ыном < I < 1ном 0 < cos9 < 1 0,2•Uном.ф(л) < U < Uном.ф(л) 0,01•Iном < I < Iном 0 < sin9 < 1 |
| Наименование характеристики | Значение для модификации |
| DMC DMC-r | |
| Пределы допускаемых погрешностей измерений активной электрической энергии, % | представлены в таблицах 3, 4 |
| Пределы допускаемых погрешностей измерений реактивной электрической энергии, % | представлены в таблицах 5, 6 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Диапазон измерений коэффициента мощности соБф | от 0 до 1 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и суммарного по трем фазам коэффициента мощности cosф, % | ±0,5 |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при симметричной трехфазной нагрузке
| Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент мощности еоБф | Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
| 0,02-1ном < I < 0,05-1ном | Цном.ф | 1,00 | ±1,5 |
| 0,05-1ном < I < 1ном | ±1,0 | ||
| 0,05-1ном < I < 0,Ыном | 0,50 (при индуктивной нагрузке) | ±1,5 | |
| 0,80 (при емкостной нагрузке) | |||
| 0,1^!ном < I < 1ном | 0,50 (при индуктивной нагрузке) | ±1,0 | |
| 0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения __
| Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент мощности еоБф | Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
| 0,05^ном < I < 1ном | Цном.ф | 1,00 | ±2,0 |
| 0,1^!ном < I < !ном | 0,50 (при индуктивной нагрузке) |
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при симметричной трехфазной нагрузке
| Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
| 0,02-1ном < I < 0,05-1ном | Цном.ф | 1,00 | ±2,5 |
| 0,05-1ном < I < 1ном | ±2,0 | ||
| 0,05^ном < I < 0,10-1ном | 0,50 | ±2,5 | |
| 0,10^ном < I < 1ном | ±2,0 | ||
| 0,10•Iном < I < 1ном | 0,25 | ±2,5 |
Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
| Значение силы переменного тока I, А | Значение напряжения переменного тока, В | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
| 0,05^ном < I < 1ном | Цном.ф | 1,00 | ±3,0 |
| 0,10•Iном < I < 1ном | 0,50 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение для модификации |
| DMC DMC-r | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 96х96х96 |
| Масса, кг, не более | 0,365 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 270 от 90 до 270 50±1 |
| Потребляемая мощность, ВА, не более | 0,9 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре + 35 °С, % | от -10 до +55 до 85 |
| Средняя наработка на отказ, ч | 110000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации (паспорта) и на корпус прибора любым технологическим способом.
| Таблица 8 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Прибор многофункциональный измерительный DMC | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Монтаж и схема подключения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ 265143-029-52681400-2020 «Приборы многофункциональные измерительные DMC. Технические условия»
