| Номер в госреестре | 83657-21 |
| Наименование СИ | Дифрактометр рентгеновский |
| Обозначение типа СИ | DDCOM |
| Изготовитель | Freiberg Instruments GmbH, Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометр рентгеновский DDCOM (далее - дифрактометр) предназначен для измерений углов дифракции и параметров ориентации кристаллов, характеризующихся малыми индексами ориентации (например, 001, 110 и 111).
Принцип действия дифрактометра основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки монокристаллических материалов методом омега - сканирования. Измеряемый образец, размещенный на вращающейся платформе, поворачивается на 360° вокруг нормали к его поверхности, при этом источник рентгеновского излучения и детектор подстраиваются в зависимости от типа кристалла, чтобы получить достаточное количество отражений за один оборот. Значения полученных угловых положений дифракционных максимумов используется для расчета ориентации кристаллов по отношению к оси вращения самого кристалла.
Конструктивно дифрактометр представляет собой стационарный настольный прибор, состоящий из источника рентгеновского излучения, детектора, вращающейся платформы для образца и блока управляющей электроники со встроенным микропроцессором. Модули собраны в едином измерительном блоке.
Нанесение знака поверки на дифрактометр не предусмотрено. На заднюю панель дифрактометра нанесена несъемная клейкая этикетка с обозначением и заводским номером в цифровом формате: № 24-0003. Нанесение знака утверждения типа на дифрактометр не предусмотрено.
Общий вид дифрактометра представлен на рисунке 1 .

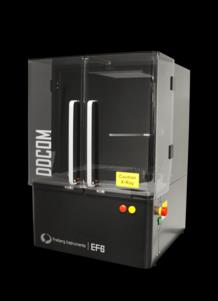

Рисунок 1 - Общий вид дифрактометра
Пломбирование дифрактометра не предусмотрено. Конструкция дифрактометра обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Дифрактометр оснащен программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО дифрактометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | XRDStudio |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.20 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения на метрологические характеристики дифрактометра учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов1,° | от 0 до 3 |
| Пределы допускаемой абсолютной погрешности измерений углов1,° | ± 0,05 |
| 1 — при определении параметров ориентации кристаллов | |
| Наименование характеристики | Значение |
| Размеры образца, мм, не более: | |
| - максимальная высота | 400 |
| - максимальный диаметр | 300 |
| Максимальная масса образца, кг | 20 |
| Диапазон азимутального направления,0 | от - 30 до + 30 |
| (001) 4° | |
| Способность фиксации разориентации по осям | (111) 5° |
| (110) 3° | |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Г ц | 50 ± 0,5 |
| Габаритные размеры, мм, не более | |
| - высота | 860 |
| - ширина | 720 |
| - длина | 680 |
| Масса, кг, не более | 80 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Инструкции по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр рентгеновский | DDCOM | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Программное обеспечение | XRDStudio | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
приведены в инструкции по эксплуатации в разделе 4 «Основы работы».
Техническая документация фирмы Freiberg Instruments GmbH, Германия
