Весы неавтоматического действия МT6, 83658-21

Назначение

Весы неавтоматического действия МТ6 (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы. Аналоговые электрические сигналы с датчиков суммируются и поступают в устройство обработки аналоговых данных, где суммарный сигнал и преобразуется в цифровой код. Затем цифровой код поступает в терминал весов, где результат взвешивания массы индицируется на дисплее.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчики, соединительную коробку, индикатор, а также терминал. Дополнительно к весам подключен принтер для печати показаний взвешивания.

В состав весов входят:

-    датчики весоизмерительные тензорезисторные SLC610 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55378-13);

-    индикатор АСТ 350, изготовленный фирмой «Mettler-Toledo (Changzhou) Precision Instrument Ltd.», Китай;

-    терминал SIMATIC HMI TP1500 Comfort, изготовленный фирмой Siemens AG, Германия.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    автоматическое устройство установки на нуль (Т.2.7.2.3);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4).

Терминология и обозначения характеристик весов гармонизированы с требованиями ГОСТ OILM R-76-1-2011.

К весам данного типа относятся весы неавтоматического действия МТ 6 с заводским номером B6050609009. Заводской номер наносится на маркировочные таблички, расположенные на ГПУ с боковой стороны и на корпусе индикатора.

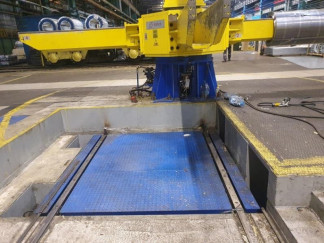

Общий вид ГПУ весов представлен на рисунке 1 , общий вид индикатора весов - на рисунке 2, общий вид терминала весов - на рисунке 3.

На ГПУ с боковой стороны и на корпусе индикатора прикреплены маркировочные таблички, содержащие следующую информацию:

-    обозначение типа весов;

-    наименование изготовителя;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    действительная цена деления (шкалы) (d) и поверочный интервал (e);

-    заводской номер весов;

-    знак утверждения типа.

Программное обеспечение

Идентификационным признаком программного обеспечения (далее - ПО) служит номер версии, который доступен для просмотра в меню индикатора весов.

ПО индикатора весов является метрологически значимым.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 4).

Применяемые в весах интерфейсы связи не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания, для фальсификации отображаемых, обработанных или сохраненных результатов измерений, для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Основные метрологические характеристики весов (значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n), а также пределы допускаемой абсолютной погрешности при поверке (mpe)) приведены в таблице 2, остальные метрологические характеристики - в таблице 3, основные технические характеристики - в таблице 4.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится любым технологическим способом на маркировочные таблички, закрепленные на корпусе индикатора и с боковой стороны ГПУ, и типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к весам неавтоматического действия МТ6

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
