Мерники металлические технические 1-го класса К7-ВМА, 83662-21

83662-21
Мерники металлические технические 1-го класса К7-ВМА (далее - мерники) предназначены для измерений объема жидкости.
Карточка СИ
Номер в госреестре 83662-21
Наименование СИ Мерники металлические технические 1-го класса
Обозначение типа СИ К7-ВМА
Изготовитель ПО "Смелянский машиностроительный завод", Украина
Год регистрации 2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Мерники металлические технические 1-го класса К7-ВМА (далее - мерники) предназначены для измерений объема жидкости.

Описание

Принцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.

Мерники представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.

Мерники установлены на опорных лапах, для контроля правильности установки снабжены отвесом. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной патрубок путем поворота рукоятки его крана.

На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспечивающий его идентификацию. В процессе эксплуатации обеспечивается возможность прочтения и сохранность заводского номера.

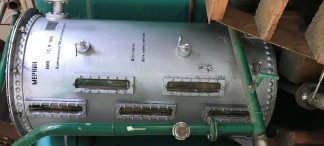

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Знак поверки наносится на следующие пломбы:

1    - пломба, ограничивающая доступ к крану слива;

2    - пломба, ограничивающая доступ к смотровому стеклу;

3    - пломба, ограничивающая доступ к люку горловины.

Программное обеспечение

отсутствует

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Зав.№ 3

Зав.№

2394

Зав.№ 2549

Номинальная вместимость, дм3

726

752

730

Пределы допускаемой относительной погрешности при температуре плюс 20 С, от номинального значения полной вместимости, %

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина

975

- ширина

790

- высота

2800

Условия эксплуатации:

- температура окружающего воздуха, С

от +5 до +30

- относительная влажность, %

от 30 до 80

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерник металлический технический 1 -го класса

К7-ВМА

1 шт.

Мерник металлический технический К7-ВМА. Паспорт.

К7-ВМА.ПС

1 экз.

Сведения о методах измерений

приведены в разделе 2.4 паспорта К7-ВМА.ПС.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса К7-ВМА

Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 05.11.2024
