Государственный реестр средств измерений

Мерник металлический эталонный 1-го разряда Обозначение отсутствует, 83669-21

83669-21
Мерник металлический эталонный 1-го разряда предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости.
Карточка СИ
Номер в госреестре 83669-21
Наименование СИ Мерник металлический эталонный 1-го разряда
Обозначение типа СИ Обозначение отсутствует
Изготовитель "Meter Engineers, Inc.", США
Год регистрации 2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Мерник металлический эталонный 1-го разряда предназначен для измерений объема жидкости, хранения и передачи единицы объема жидкости.

Описание

Принцип действия мерника металлического эталонного 1 -го разряда (далее - мерник) основан на объемном методе. При поверке средств измерений мерник устанавливают в вертикальное положение и наливают жидкость до отметки номинальной вместимости или иной вместимости по шкале в предварительно смоченный мерник через горловину. Жидкость из мерника сливается через сливной кран сплошной струей с последующей выдержкой в течение 1 минуты для полного слива капель.

Мерник состоит из резервуара, измерительной горловины, ампулы уровня, опор и сливного крана. Резервуар мерника установлен на опорах. Установка мерника в вертикальное положение осуществляется с помощью домкратов, размещенных на опорах, и ампул уровня, установленных в верхней части мерника. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой нанесена отметка соответствующей номинальной вместимости мерника при температуре 20°С.

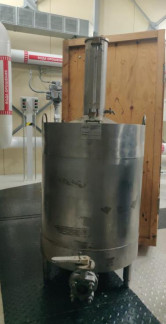

Общий вид мерника представлен на рисунке 1.

Схема установки пломб для защиты от несанкционированного доступа и обозначение места нанесения знака поверки мерника металлического эталонного 1-го разряда представлены на рисунке 2.

Программное обеспечение

отсутствует

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость при температуре +20 °С, дм3

206,661

Пределы допускаемой относительной погрешности мерника при измерениях объема измеряемой среды, %

±0,02

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

вода и другие неагрессивные

Измеряемая среда

жидкости по отношению к материалу мерника

Температура измеряемой среды, оС

от +10 до +30

Габаритные размеры, мм, не более

- высота

1400

- ширина

600

- длина

600

Масса, кг, не более

55

Условия эксплуатации:

- температура окружающего воздуха, оС

от +10 до +30

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на маркировочную табличку, закрепленную в верхней части резервуара мерника металлического эталонного 1-го разряда, методом гравировки и по центру в верхней части титульного листа паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерник металлический эталонный 1-го разряда, заводской № 050196

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Порядок работы» паспорта

Нормативные документы, устанавливающие требования к мернику металлическому эталонному 1-го разряда

Приказ Федерального агентства по техническому регулированию и метрологии от

7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
83669-21
Номер в ГРСИ РФ:
83669-21
Производитель / заявитель:
"Meter Engineers, Inc.", США
Год регистрации:
2021
