| Номер в госреестре | 83673-21 |
| Наименование СИ | Танки стальные прямоугольные нефтеналивной баржи Н-900 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Государственное предприятие "Тавдинская ремонтно-эксплуатационная база флота Иртышского речного пароходства Министерства речного флота Российской Советской Федеративной Социалистической Республики" (ГП "Тавдинская РЭБ флота ИРП МРФ РСФСР&qu |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные нефтеналивной баржи Н-900 (далее по тексту - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояс танка.
Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана, системы водопенотушения и системы орошения.
К танкам данного типа относятся танки зав. №№ 11, 12, 21, 22, 31, 32, 41, 42. Танки расположены на нефтеналивной барже Н-900 проекта 81219Н.
Общий вид нефтеналивной баржи Н-900 представлен на рисунке 1.
Схематичное расположение танков на палубе нефтеналивной баржи Н-900 представлено на рисунке 2.
Пломбирование танков не предусмотрено.
Знак поверки наносится на титульные листы и последние страницы градуировочных таблиц танков в виде оттиска поверительного клейма.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся в паспорт типографским способом.

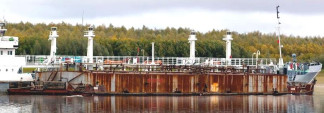

Рисунок 1 - Общий вид нефтеналивной баржи Н-900
| / | —V | ||||||
| >> с' V | ч / ч г' ✓ -ч ✓ ч /’ 'ч | '>< N | N У N /' X " 4: У- Ч / ч у Ч | ||||
| ч - | Ч / ‘ч. / ✓х21 /■ ч * N. | .X | с > Ч /' Ч /• ч / ✓ >:ч 41 / Ч у ч | / | |||
| \ | |||||||
Рисунок 2 - Схематичное расположение танков на палубе нефтеналивной баржи Н-900
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для танка, зав. | № | ||||||
| 11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 | |
| Номинальная вместимость, м3 | 177 | 177 | 187 | 188 | 187 | 187 | 180 | 179 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | |||||||
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от 5 до 35 от 84,0 до 106,7 |
| Средний срок службы, лет | 40 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Нефтеналивная баржа | Н-900 | 1 шт. |
| Танк стальной прямоугольный | — | 8 шт. |
| Паспорт на танк стальной прямоугольный | 8 экз. | |
| Градуировочная таблица | — | 8 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные документы, устанавливающие требования к танкам стальным прямоугольным нефтеналивной баржи Н-900
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкостив потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
