| Номер в госреестре | 83678-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | MI60 |
| Изготовитель | "Emerson Process Management GmbH & Co. OHG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления MI60 (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.
ТС состоят из измерительной вставки с двумя тонкопленочными или проволочными платиновыми чувствительными преобразователями, соединительной головки с различными видами присоединений к объектам измерений.
ТС имеют трехпроводную схему соединения внутренних проводов с чувствительным элементом.

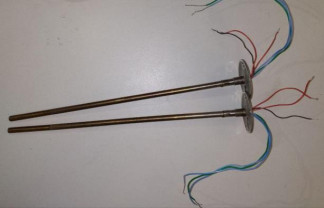

| Общий вид ТС представлен на рисунке 1. | ||
Рисунок 1 - Общий вид ТС
Пломбирование корпуса ТС не предусмотрено. Заводской номер ТС наносится на наклейку на корпусе. Знак поверки наносится на свидетельство о поверке ТС.
К термопреобразователям сопротивления данного типа относятся ТС с заводскими номерами 39090643/010/61, 39090643/010/14, 39090643/010/50, 39090643/010/58, 39090643/010/27, 39090643/028/3, 39090643/010/49, 39090643/010/34, 39090643/010/45, 39090643/010/59, 39090643/010/28, 39090643/010/68, 39090643/010/6, 39090643/028/13, 39090643/010/44, 39090643/010/8, 39090643/010/64, 39090643/010/13, 39090643/028/7, 39090643/028/6, 39090643/028/8, 39090643/010/39, 39090643/010/32, 39090643/010/4, 39090643/010/5, 39090643/028/4, 39090643/100/6.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Тип номинальной статической характеристики | Pt 100 (а = 0,00385 °С-1) |
| Диапазон измерений температуры, °С | от -50 до +450 |
| Пределы допускаемого отклонения от номинальной статической характеристики, °С | ±(0,3+0,005|t|), класс допуска В |
| Примечание - Принято следующее обозначение: t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики ТС
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от 15 до 35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении постоянного тока 100 В), МОм, не менее | 100 |
| Электрическое сопротивление изоляции при температуре 450 °С (при напряжении постоянного тока от 10 до 50 В), МОм, не менее | 2 |
| Минимальная глубина погружения, мм | 60 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки | 500 6,2 |
| Масса (без головки и защитной гильзы), кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +50 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
наносится на титульный лист паспорта типографическим способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления | MI60 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Основные сведения об изделии» паспорта.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 53 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
