| Номер в госреестре | 83679-21 |
| Наименование СИ | Набор мер электрического сопротивления |
| Обозначение типа СИ | МС3004 |
| Изготовитель | Производственное объединение "Краснодарский ЗИП" (СКБ ПО "Краснодарский ЗИП"), г. Краснодар (изготовлен в 1993 г.) |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Набор мер электрического сопротивления МС3004 предназначен для работы в качестве эталона или рабочего средства измерений электрического сопротивления при хранении и воспроизведении единицы электрического сопротивления в цепях постоянного тока.
Набор мер электрического сопротивления МС3004 является мобильным переносным устройством, позволяющими осуществлять работы по поверке и калибровке средств измерений на местах их эксплуатации и состоит из:
- блока питания (БП) заводской номер 010 с комплектом блоков сопротивлений (БС) заводские номера 007 в количестве четырёх штук, с номинальными значениями электрических сопротивлений 0,1 Ом, 1 Ом, 10 Ом, 100 Ом;
- блока питания (БП) заводской номер 009 с комплектом блоков сопротивлений (БС) заводские номера 007 в количестве трёх штук, с номинальными значениями электрических сопротивлений 1 кОм, 10 кОм, 100 кОм.
Каждый блок сопротивления состоит из измерительного резистора, соответствующего номинального значения сопротивления с токовыми и потенциальными зажимами, расположенными на верхней панели БС, систему термостатирования и термометр сопротивления для контроля температуры в термостате.
Принцип работы набора мер электрического сопротивления МС3004 основан на воспроизведении электрического сопротивления в цепях постоянного тока
Знак поверки наносится на свидетельство о поверке. Для ограничения несанкционированного доступа к внутренним элементам и определенным частям, регулировка которых может оказать влияние на метрологические характеристики, предусмотрено нанесение знаков поверки в виде оттисков поверительного клейма, которые наносятся на пломбировочный материал, находящийся в специальных пломбировочных чашках, расположенных в нижней части корпусов блоков питания (БС) и блоков сопротивления (БП).

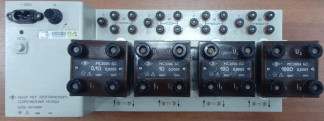

Общий вид набора мер электрического сопротивления МС3004 представлен на рисунках № 1 и № 2.
Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков поверки представлены на рисунках № 3, № 4 и № 5.
отсутствует.
Таблица 1 - Метрологические характеристики набора мер электрического сопротивления
| МС3004 | |
| Наименование характеристики | Значение характеристики |
| номинальные значения однозначных термостатированных мер сопротивления, входящих в состав набора мер электрического сопротивления (НМЭС), Ом | 0,1; 1; 102; 103; 104; 105 |
| класс точности в соответствии с ГОСТ 23737-79 | 0,0005 |
| пределы допускаемого отклонения действительного значения сопротивления мер от номинального при первичной и периодической поверках, % | ±0,01 |
| пределы допускаемой основной погрешности (нестабильности), % | ±0,0004 |
| номинальная мощность рассеивания, Вт | 0,05 |
| максимальная мощность рассеивания, Вт | 0,1 |
| пределы допускаемой дополнительной относительной погрешности, вызванной изменением мощности рассеивания от номинальной до любого значения, не превышающего максимальную, % | ±0,0005 |
| Наименование характеристики | Значение характеристики |
| пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне значений от 15 до 30 °С, % | ±0,00017 |
| пределы допускаемой дополнительной относительной погрешности, вызванной изменением напряжения питающей сети в диапазоне значений от 198 до 242 В, % | ±0,0001 |
| значения сопротивления встроенного термометра сопротивления при температуре термостатирования, Ом для номинальных значений сопротивлений БС: 0,1 Ом 1,0 Ом 10 Ом 100 Ом 1000 Ом 10000 Ом 100000 Ом | 268,96 271,11 280,46 305,58 224,39 257,22 282,91 |
| пределы основной относительной погрешности измеренных значений сопротивлений встроенных термометров, % | ±0,1 |
| электрическое сопротивление токовых и потенциальных выводов однозначных термостатированных мер сопротивления входящих в состав НМЭС, (не более), Ом | 1010-3 |
| значение термоконтактной э.д.с. на потенциальных зажимах однозначных термостатированных мер сопротивления входящих в состав НМЭС, (не более), мкВ | 1,0 |
Таблица 2 - Основные технические характеристики набора мер электрического сопротивления
| МС3004 | |
| Наименование характеристики | Значение характеристики |
| мощность, потребляемая из сети, при включении полного комплекта НМЭС в установившемся режиме, (не более), В • А | 40 |
| габаритные размеры одного блока сопротивлений, (не более), мм | 65x85x150 |
| габаритные размеры одного блока питания, (не более), мм | 390x160x115 |
| масса одного блока сопротивлений, (не более), кг | 0,6 |
| масса одного блока питания, (не более), кг | 2,6 |
наносится на титульный лист технического описания и инструкции по эксплуатации 3ПВ.670.Д147-56 ТО типографским способом.
| Таблица 3 - Комплектность набора мер электрического сопротивления | МС3004 | ||
| Наименование | Обозна чение | Заводской № | Количество, шт. |
| Блок питания в комплекте с блоками сопротивлений: - Rном. 0,1 Ом, - Rном. = 1 Ом; - Rном. 10 Ом, - ^^ном. = 100 Ом, | БП | 010 | 1 |
| БС | 007 | 1 | |
| БС | 007 | 1 | |
| БС | 007 | 1 | |
| БС | 007 | 1 | |
| Блок питания в комплекте с блоками сопротивлений: | БП | 009 | 1 |
| - ^^ном. = 1000 Ом, | БС | 007 | 1 |
| - ^^ном. = 10000 Ом, | БС | 007 | 1 |
| - ^^ном. = 100000 Ом, | БС | 007 | 1 |
приведены в разделе 3 Устройство и работа изделия технического описания и инструкции по эксплуатации 3ПВ.670.Д147-56 ТО
Нормативные документы, устанавливающие требования к набору мер электрического сопротивления МС3004
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия Приказ Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления в цепях постоянного и переменного тока»
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
