| Номер в госреестре | 83687-21 |
| Наименование СИ | Расходомеры жидкости ультразвуковые |
| Обозначение типа СИ | Portaflow |
| Изготовитель | "Micronics Limited", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры жидкости ультразвуковые Portaflow (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости, протекающей по напорным трубопроводам.
Принцип действия расходомеров основан на время-импульсном методе определения разности времен прохождения ультразвуковых волн по направлению и против направления движения потока жидкости. Измеряемая разность времен пропорциональна скорости жидкости. По измеренной скорости потока и введенным параметрам трубопровода определяют объемный расход и объем жидкости.
Расходомеры состоят из одной или двух пар ультразвуковых преобразователей (далее - УП), в зависимости от модификации, соединительных кабелей и электронного блока (далее - ЭБ). УП являются накладными и устанавливаются на трубопровод с помощью специального быстросъемного приспособления. УП попеременно выполняют функции излучателя и приемника ультразвуковых волн. ЭБ формирует ультразвуковые импульсы для работы УП, обеспечивает прием и обработку сигнала, отображает на дисплее результаты измерений, передает измерительную информацию в виде токового 4-20 мА, частотно-импульсного сигналов.
В зависимости от диаметра трубопровода, на который монтируются УП расходомера и от диапазона измерений объемного расхода, расходомеры имеют модификации: PF333, PF222, PF440IP. Модификация PF333 опционально может иметь функцию измерения температуры. При наличии функции измерения температуры, в состав модификации PF333 входят два термометра. Толщина стенки трубопровода, на который монтируются УП, может составлять от 1 до 75 мм.
УП расходомера, в зависимости от диаметра трубопровода на который они устанавливаются, имеют исполнения:
- А - для модификаций PF333 и PF222 на трубопроводы с диаметром от 13 до 115 мм;
- В - для модификаций PF333 и PF440IP на трубопроводы с диаметром от 50 до 2000 мм и для модификации PF222 на трубопроводы с диаметром от 50 до 1000 мм.

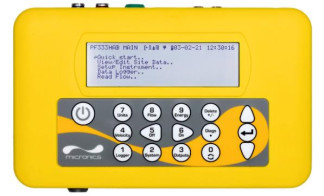

Общий вид расходомеров жидкости ультразвуковых Portaflow представлен на рисунках
1-3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
Серийные номера расходомеров жидкости ультразвуковых Portaflow наносятся на самоклеящуюся этикетку печатным способом. Этикетки размещаются на следующих частях расходомеров:
- на задней части ЭБ расходомеров модификаций PF333, PF222 в соответствии с рисунком 5;
- на внутренней поверхности крышки ЭБ расходомеров модификации PF440IP, в соответствии с рисунком 6.
а) б)
Программное обеспечение (далее - ПО) не имеет разделения на метрологически значимую и метрологически незначимую части. ПО расходомеров является неизменяемым и не считываемым, устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку входных сигналов, получение измерительной информации, её отображение на дисплее, а также её преобразование в токовый и частотно-импульсный выходные сигналы. ПО расходомера модификации PF333 имеет функцию вычисления тепловой энергии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| PF333 PF222 | PF440IP | |
| Идентификационное наименование ПО | Control | |
| Номер версии (идентификационный номер) ПО, не ниже | 09.05.003 | 02.10.007 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| PF333 | PF222 | PF440IP | |
| Диапазон измерений объемного расхода, м3/ч | от 0,05 до 80000 | от 0,05 до 150001) | от 0,8 до 80000 |
| Диаметр условного прохода трубопровода Ду, мм | от 13 до 2000 | от 13 до 10001) | от 50 до 2000 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости, %: - при скорости потока от 0,1 до 0,25 включ. м/с - при скорости потока от 0,25 до 10 включ. м/с - при скорости потока от 10 до 20 м/с | ±2,0 ±1,0 ±1,0 | ±2,0 ±1,0 | |
| Диапазон измерений температуры, °С2) | от 0 до 100 | - | |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С2) | ±(0,3+0,005 t3)) | - | |
| 1) В зависимости от исполнения УП 2) При наличии функции измерения температуры у модификации PF333 3) Измеренное значение температуры, °С | |||
| Наименование характеристики | Значение | ||
| PF333 | PF222 | PF440IP | |
| Условия эксплуатации: - температура поверхности трубопровода, °С - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа | от -20 до +135 от -20 до +2001) от -20 до +50 95 от 66 до 106,7 | от -20 до +135 от -20 до +50 95 от 66 до 106,7 | |
| Габаритные размеры ЭБ, мм, не более: - высота - ширина - длина | 50 168 264 | 152 295 345 | |
| Напряжение питания постоянного тока от аккумуляторной батареи, В | 6 | ||
| Масса ЭБ, кг, не более | 1,5 | 3,9 | |
| Степень защиты ЭБ по ГОСТ 14254-2015 | IP54 | IP673) | |
| Степень защиты УП по ГОСТ 14254-2015 | IP54, IP682) | IP68 | |
| Средняя наработка на отказ, ч | 27000 | ||
| Средний срок службы, лет | 10 | ||
| 1) В зависимости от исполнения УП 2) В зависимости от заказа 3) С закрытой крышкой, подключенными кабелями и установленными защитными колпачками на неиспользуемых разъемах | |||
наносится типографским способом на маркировочной наклейке, закрепляемой на ЭБ, как показано на рисунках 6 и 7, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | 1 шт. | |
| Ультразвуковые преобразователи | 2 шт. или 4 шт.1) | |
| Блок питания | 1 шт. | |
| Соединительные кабели | 2 шт. | |
| Термометр2) | 2 шт. | |
| Монтажный комплект | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 208-028-2021 | 1 экз. |
| 1) В зависимости от заказа 2) Входит в состав модификации PF333 при наличии функции измерения температуры | ||
приведены в п. 3.1 - 3.4 руководства по эксплуатации для модификаций PF222 и PF333, и в п. 3.2 руководства по эксплуатации для модификации PF440IP.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «Micronics Limited», Великобритания
