| Номер в госреестре | 83693-21 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 4671 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение "Трансмастер" (ООО НПО"Трансмастер"), Челябинская обл., г. Чебаркуль |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны 4671 (далее - АЦ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов и механизированной заправки техники с измерением выдаваемого объема топлива.
Принцип действия АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ изготавливаются в зависимости от технических характеристик автомобильных шасси. Конструкция цистерны выполнена в поперечном сечении в форме «эллипс», «чемодан», «трапеция» и может состоять из одной или нескольких секций. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина прямоугольной или цилиндрической формы, на которую установлена табличка с заводским номером, нанесенным ударным способом и знаком утверждения типа, с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АЦ состоит из системы световой сигнализации и наружного освещения. АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка, заземляющее устройство, цепь походного заземления.
Наполнение цистерны АЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АЦ происходит с помощью насоса или самотеком.
Узел выдачи топлива АЦ состоит из фильтра тонкой очистки, счетчика жидкости СЖ ППО-25 или СЖ ППО-40 (регистрационный номер 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
АЦ имеют следующие модификации:
ПЦ - прицеп-цистерна (далее - ПЦ);
ППЦ - полуприцеп-цистерна (далее - ППЦ);
ПТЗ - прицеп-топливозаправщик (далее - ПТЗ);
ППТЗ - полуприцеп-топливозаправщик (далее - ППТЗ);
Модификации АЦ могут иметь следующие исполнения:
ПЦ-3, ПЦ-3,5, ПЦ-4, ПЦ-4,5, ПЦ-5, ПЦ-5,5, ПЦ-6, ПЦ-6,5, ПЦ-7, ПЦ-7,5, ПЦ-8, ПЦ-8,5, ПЦ-9, ПЦ-9,5, ПЦ-10, ПЦ-10,5, ПЦ-11, ПЦ-11,5, ПЦ-12, ПЦ-12,5, ПЦ-13, ПЦ-13,5, ПЦ-14, ПЦ-14,5, ПЦ-15, ПЦ- 15,5, ПЦ-16, ПЦ-16,5, ПЦ-17, ПЦ-17,5, ПЦ-18, ПЦ-18,5, ПЦ-19, ПЦ-19,5, ПЦ-20, ПЦ-20,5, ПЦ-21, ПЦ-21,5, ПЦ-22, ПЦ-22,5, ПЦ-23, ПЦ-23,5, ПЦ-24, ПЦ-24,5, ПЦ-25, ПЦ-
25.5, ПЦ-26, ПЦ-26,5, ПЦ-27, ПЦ-27,5, ПЦ-28, ПЦ-28,5, ПЦ-29, ПЦ-29,5, ПЦ-30;
ППЦ-15, ППЦ-15,5, ППЦ-16, ППЦ-16,5, ППЦ-17, ППЦ-17,5, ППЦ-18, ППЦ-18,5, ППЦ-19, ППЦ-19,5, ППЦ-20, ППЦ-20,5, ППЦ-21, ППЦ-21,5, ППЦ-22, ППЦ-22,5, ППЦ-23, ППЦ-
23.5, ППЦ-24, ППЦ-24,5, ППЦ-25, ППЦ-25,5, ППЦ-26, ППЦ-26,5, ППЦ-27, ППЦ-27,5, ППЦ-28, ППЦ-28,5, ППЦ-29, ППЦ-29,5, ППЦ-30, ППЦ-30,5, ППЦ-31, ППЦ-31,5, ППЦ-32, ППЦ-32,5, ППЦ-33, ППЦ-33,5, ППЦ-34, ППЦ-34,5, ППЦ-35, ППЦ-35,5, ППЦ-36, ППЦ-36,5, ППЦ-37, ППЦ-
37.5, ППЦ-38, ППЦ-38,5, ППЦ-39, ППЦ-39,5, ППЦ-40, ППЦ-40,5, ППЦ-41, ППЦ-41,5, ППЦ-42, ППЦ-42,5, ППЦ-43, ППЦ-43,5, ППЦ-44, ППЦ-44,5, ППЦ-45;
ПТЗ-3, ПТЗ-3,5, ПТЗ-4, ПТЗ-4,5, ПТЗ-5, ПТЗ-5,5, ПТЗ-6, ПТЗ-6,5, ПТЗ-7, ПТЗ-7,5, ПТЗ-8, ПТЗ-8,5, ПТЗ-9, ПТЗ-9,5, ПТЗ-10, ПТЗ-10,5, ПТЗ-11, ПТЗ-11,5, ПТЗ-12, ПТЗ-12,5, ПТЗ-13, ПТЗ-13,5, ПТЗ-14, ПТЗ-14,5, ПТЗ-15, ПТЗ-15,5, ПТЗ-16, ПТЗ-16,5, ПТЗ-17, ПТЗ-17,5, ПТЗ-18, ПТЗ-18,5, ПТЗ-19, ПТЗ-19,5, ПТЗ-20, ПТЗ-20,5, ПТЗ-21, ПТЗ-21,5, ПТЗ-22, ПТЗ-22,5, ПТЗ-23, ПТЗ-23,5, ПТЗ-24, ПТЗ-24,5, ПТЗ-25, ПТЗ-25,5, ПТЗ-26, ПТЗ-26,5, ПТЗ-27, ПТЗ-27,5, ПТЗ-28, ПТЗ-28,5, ПТЗ-29, ПТЗ-29,5, ПТЗ-30;
ППТЗ-15, ППТЗ-15,5, ППТЗ-16, ППТЗ-16,5, ППТЗ-17, ППТЗ-17,5, ППТЗ-18,
ППТЗ-19, ППТЗ-19,5, ППТЗ-20, ППТЗ-20,5, ППТЗ-21, ППТЗ-21,5, ППТЗ-22,
ППТЗ-24,5,
ППТЗ-28,5,
ППТЗ-32,5,
ППТЗ-36,5,
ППТЗ-40,5,
ППТЗ-43, ППТЗ-43,5, ППТЗ-44, ППТЗ-44,5, ППТЗ-45.

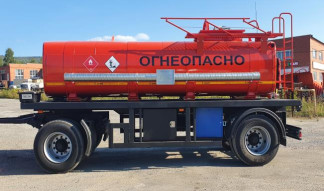

Общий вид АЦ представлен на рисунке 1, 2. несанкционированного доступа обозначено на рисунке 3, 4, 5, 6.
ППТЗ-18,5,
ППТЗ-22,5,
ППТЗ-26,5,
ППТЗ-30,5,
ППТЗ-34,5,
ППТЗ-38,5,
ППТЗ-42,5,
ППТЗ-23,
ППТЗ-27,
ППТЗ-31,
ППТЗ-35,
ППТЗ-39,
ППТЗ-23,5,
ППТЗ-27,5,
ППТЗ-31,5,
ППТЗ-35,5,
ППТЗ-39,5,
ППТЗ-24,
ППТЗ-28,
ППТЗ-32,
ППТЗ-36,
ППТЗ-40,
ППТЗ-25,
ППТЗ-29,
ППТЗ-33,
ППТЗ-37,
ППТЗ-41,
ППТЗ-25,5,
ППТЗ-29,5,
ППТЗ-33,5,
ППТЗ-37,5,
ППТЗ-41,5,
ППТЗ-26,
ППТЗ-30,
ППТЗ-34,
ППТЗ-38,
ППТЗ-42,
Место пломбирования от
отсутствует
Метрологические и технические характеристики представлены в таблицах 1, 2, 3.
Лист № 4 Всего листов 29
| Наименование характеристики | Значение для модификаций ПЦ/ПТЗ следующих исполнений: | |||||||||
| ПЦ-3 | -5 g СП | ПЦ-4 | -5 е * | ПЦ-5 | ПЦ-5,5 | ПЦ-6 | ПЦ-6,5 | ПЦ-7 | ПЦ-7,5 | |
| ПТЗ- 3 | ПТЗ- 3,5 | ПТЗ-4 | ПТЗ- 4,5 | ПТЗ-5 | ПТЗ- 5,5 | ПТЗ-6 | ПТЗ- 6,5 | ПТЗ- 7 | ПТЗ- 7,5 | |
| Номинальная вместимость цистерны, м | 3,000 | 3,500 | 4,0 | 4,50 | 5,0 | 5,50 | 6,00 | 6,50 | 7,00 | 7,50 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,075 | ±0,088 | ±0,1 | ±0,11 | ±0,1 | ±0,11 | ±0,12 | ±0,13 | ±0,14 | ±0,15 |
| Номинальная ~ 3 вместимость секций, м3 | от 0,5 до 3,0 | от 0,5 до 3,5 | от 0,5 до 4,0 | от 0,5 до 4,5 | от 0,5 до 5,0 | от 0,5 до 5,5 | от 0,5 до 6,0 | от 0,5 до 6,5 | от 0,5 до 7,0 | от 0,5 до 7,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,003 | 0,0035 | 0,004 | 0,0045 | 0,005 | 0,0055 | 0,006 | 0,0065 | 0,007 | 0,0075 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||||
Лист № 6 Всего листов 29
| Наименование характеристики | Значение для модификаций ПЦ/ПТЗ следующих исполнений: | |||||||||
| ПЦ-8 | ПЦ-8,5 | ПЦ-9 | ПЦ-9,5 | ПЦ-10 | ПЦ-10,5 | ПЦ-11 | ПЦ- 11,5 | ПЦ-12 | ПЦ- 12,5 | |
| ПТЗ-8 | ПТЗ- 8,5 | ПТЗ-9 | ПТЗ- 9,5 | ПТЗ- 10 | ПТЗ- 10,5 | ПТЗ- 11 | ПТЗ- 11,5 | ПТЗ- 12 | ПТЗ- 12,5 | |
| Номинальная вместимость цистерны, м3 | 8,00 | 8,50 | 9,00 | 9,50 | 10,0 | 10,500 | 11,000 | 11,500 | 12,00 | 12,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,16 | ±0,17 | ±0,18 | ±0,19 | ±0,2 | ±0,158 | ±0,165 | ±0,173 | ±0,18 | ±0,188 |
| Номинальная вместимость секций, м | от 0,5 до 8,0 | от 0,5 до 8,5 | от 0,5 до 9,0 | от 0,5 до 9,5 | от 0,5 до 10,0 | от 0,5 до 10,5 | от 0,5 до 11,0 | от 0,5 до 11,5 | от 0,5 до 12,0 | от 0,5 до 12,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,008 | 0,0085 | 0,009 | 0,0095 | 0,01 | 0,0105 | 0,011 | 0,0115 | 0,012 | 0,125 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||||
| Значение для модификаций ПЦ/ПТЗ следующих исполнений: | Значение для модификаций ПЦ/ПТЗ/ППЦ/ППТЗ следующих исполнений: | |||||||
| Наименование | ПЦ-13 | ПЦ-13,5 | ПЦ-14 | ПЦ-14,5 | ПЦ-15 | ПЦ-15,5 | ПЦ-16 | ПЦ-16,5 |
| характеристики | ПТЗ-15 | ПТЗ-15,5 | ПТЗ-16 | ПТЗ-16,5 | ||||
| ПТЗ- 13 | ПТЗ- 13,5 | ПТЗ- 14,5 | ШЩ-15 | ШЩ-15,5 | ШЩ-16 | ШЩ-16,5 | ||
| ПТЗ-14 | ППТЗ- 15 | ППТЗ- 15,5 | ППТЗ- 16 | ППТЗ- 16,5 | ||||
| Номинальная вместимость цистерны, м3 | 13,000 | 13,500 | 14,00 | 14,500 | 15,000 | 15,500 | 16,00 | 16,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,195 | ±0,203 | ±0,21 | ±0,218 | ±0,225 | ±0,233 | ±0,24 | ±0,248 |
| Номинальная вместимость секций, м | от 0,5 до 13,0 | от 0,5 до 13,5 | от 0,5 до 14,0 | от 0,5 до 14,5 | от 0,5 до 15,0 | от 0,5 до 15,5 | от 0,5 до 16,0 | от 0,5 до 16,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,013 | 0,0135 | 0,014 | 0,0145 | 0,015 | 0,0155 | 0,016 | 0,0165 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||
Лист № 9 Всего листов 29
| Значение для модификаций ПЦ/ ПТЗ/ППЦ/ППТЗ следующих исполнений: | ||||||||
| Наименование характеристики | ПЦ-17 | ПЦ- 17,5 | ПЦ-18 | ПЦ-18,5 | ПЦ-19 | ПЦ- 19,5 | ПЦ-20 | ПЦ-20,5 |
| ПТЗ-17 | ПТЗ- 17,5 | ПТЗ-18 | ПТЗ- 18,5 | ПТЗ-19 | ПТЗ- 19,5 | ПТЗ-20 | ПТЗ- 20,5 | |
| ШЩ-17 | ИИЦ- 17,5 | ППЦ-18 | ИИЦ- 18,5 | ШЩ-19 | ИИЦ- 19,5 | ШЩ-20 | ИИЦ- 20,5 | |
| ППТЗ- 17 | ППТЗ- 17,5 | ППТЗ- 18 | ППТЗ- 18,5 | ППТЗ- 19 | ППТЗ- 19,5 | ППТЗ- 20 | ППТЗ- 20,5 | |
| Номинальная вместимость цистерны, м3 | 17,000 | 17,500 | 18,00 | 18,500 | 19,000 | 19,500 | 20,0 | 20,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,255 | ±0,263 | ±0,27 | ±0,278 | ±0,285 | ±0,293 | ±0,3 | ±0,308 |
| Номинальная вместимость цистерны, м3 | от 0,5 до 17,0 | от 0,5 до 17,5 | от 0,5 до 18,0 | от 0,5 до 18,5 | от 0,5 до 19,0 | от 0,5 до 19,5 | от 0,5 до 20,0 | от 0,5 до 20,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,017 | 0,0175 | 0,018 | 0,0185 | 0,019 | 0,0195 | 0,02 | 0,0205 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||
Лист № 11 Всего листов 29
| Наименование характеристики | Значение для модификаций ПЦ/ПТЗ/ППЦ/ППТЗ следующих исполнений: | |||||
| ПЦ-21 | ПЦ-21,5 | ПЦ-22 | ПЦ-22,5 | ПЦ-23 | ПЦ-23,5 | |
| ПТЗ-21 | ПТЗ-21,5 | ПТЗ-22 | ПТЗ-22,5 | ПТЗ-23 | ПТЗ-23,5 | |
| ШЩ-21 | ШЩ-21,5 | ППЦ-22 | ШЩ-22,5 | ШЩ-23 | ШЩ-23,5 | |
| ППТЗ-21 | ППТЗ-21,5 | ППТЗ-22 | ППТЗ-22,5 | ППТЗ-23 | ППТЗ-23,5 | |
| Номинальная вместимость цистерны, м | 21,000 | 21,500 | 22,00 | 22,500 | 23,000 | 23,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,315 | ±0,323 | ±0,33 | ±0,338 | ±0,345 | ±0,353 |
| Номинальная ~ 3 вместимость секций, м3 | от 0,5 до 21,0 | от 0,5 до 21,5 | от 0,5 до 22,0 | от 0,5 до 22,5 | от 0,5 до 23,0 | от 0,5 до 23,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,021 | 0,0215 | 0,022 | 0,0225 | 0,023 | 0,0235 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||
Лист № 13 Всего листов 29
| Наименование характеристики | Значение для модификаций ПЦ/ ПТЗ/ППЦ/ППТЗ следующих исполнений: | ||||||||||
| ПЦ-24 | ПЦ-24,5 | ПЦ-25 | ПЦ- 25,5 | ПЦ-26 | ПЦ-26,5 | ПЦ-27 | ПЦ- 27,5 | ||||
| ПТЗ-24 | ПТЗ- 24,5 | ПТЗ-25 | ПТЗ- 25,5 | ПТЗ-26 | ПТЗ-26,5 | ПТЗ-27 | ПТЗ- 27,5 | ||||
| ШЩ-24 | ШЩ- 24,5 | ППЦ- 25 | шщ- 25,5 | ШЩ-26 | ШЩ- 26,5 | ШЩ- 27 | ^ШЦ- 27,5 | ||||
| ППТЗ- 24 | ППТЗ- 24,5 | ППТЗ- 25 | ППТЗ- 25,5 | ППТЗ-26 | ППТЗ- 26,5 | ППТЗ- 27 | ППТЗ- 27,5 | ||||
| Номинальная вместимость цистерны, м | 24,00 | 24,500 | 25,000 | 25,500 | 26,00 | 26,500 | 27,000 | 27,500 | |||
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,36 | ±0,368 | ±0,375 | ±0,382 | ±0,39 | ±0,398 | ±0,405 | ±0,413 | |||
| Номинальная ~ 3 вместимость секций, м3 | от 0,5 до 24,0 | от 0,5 до 24,5 | от 0,5 до 25,0 | от 0,5 до 25,5 | от 0,5 до 26,0 | от 0,5 до 26,5 | от 0,5 до 27,0 | от 0,5 до 27,5 | |||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | ||||||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | ||||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,024 | 0,0245 | 0,025 | 0,0255 | 0,026 | 0,0265 | 0,027 | 0,0275 | |||
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | |||||||||||
| Значение для модификаций ПЦ/ПТЗ/ППЦ/ППТЗ следующих исполнений: | ||||||||
| ПЦ-28 | ПЦ-28,5 | ПЦ-29 | ПЦ-29,5 | ПЦ-30 | шщ- 30,5 | ШЩ-31 | шщ- 31,5 | |
| Наименование характеристики | ПТЗ-28 | ПТЗ- 28,5 | ПТЗ-29 | ПТЗ- 29,5 | ПТЗ-30 | |||
| ШЩ-28 | ШЩ- 28,5 | ППЦ-29 | ППЦ- 29,5 | ШЩ-30 | ППТЗ- 30,5 | ППТЗ- 31 | ППТЗ- 31,5 | |
| ППТЗ-28 | ППТЗ- 28,5 | ППТЗ- 29 | ППТЗ- 29,5 | ППТЗ- 30 | ||||
| Номинальная вместимость цистерны, м3 | 28,00 | 28,500 | 29,000 | 29,500 | 30,00 | 30,500 | 31,000 | 31,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,42 | ±0,427 | ±0,435 | ±0,443 | ±0,45 | ±0,457 | ±0,465 | ±0,472 |
| Номинальная вместимость секций, „3 м | от 0,5 до 28,0 | от 0,5 до 28,50 | от 0,5 до 29,0 | от 0,5 до 29,5 | от 0,5 до 30,0 | от 0,5 до 30,5 | от 0,5 до 31,0 | от 0,5 до 31,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,028 | 0,0285 | 0,029 | 0,0295 | 0,03 | 0,0305 | 0,031 | 0,0315 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||
Лист № 16 Всего листов 29
| Наименование характеристики | Значение для модификаций ШЩ/ППТЗ следующих исполнений: | |||||||
| ШЩ- 32 | шщ- 32,5 | ШЩ-33 | ППЦ- 33,5 | ШЩ-34 | шщ- 34,5 | ШЩ-35 | шщ- 35,5 | |
| ППТЗ- 32 | ППТЗ- 32,5 | ППТЗ-33 | ППТЗ- 33,5 | ППТЗ-34 | ППТЗ- 34,5 | ППТЗ-35 | ППТЗ- 35,5 | |
| Номинальная вместимость цистерны, м3 | 32,00 | 32,500 | 33,000 | 33,500 | 34,00 | 34,500 | 35,000 | 35,500 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,48 | ±0,488 | ±0,495 | ±0,503 | ±0,51 | ±0,518 | ±0,525 | ±0,533 |
| Номинальная вместимость секций, м | от 0,5 до 32,0 | от 0,5 до 32,5 | от 0,5 до 33,0 | от 0,5 до 33,5 | от 0,5 до 34,0 | от 0,5 до 34,5 | от 0,5 до 35,0 | от 0,5 до 35,5 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*,% | ±0,4 | |||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,032 | 0,0325 | 0,033 | 0,0335 | 0,034 | 0,0345 | 0,035 | 0,0355 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||
Лист № 18 Всего листов 29
| Наименование характеристики | Значение для модификаций ШЩ/ППТЗ следующих исполнений: | ||||||||
| ШЩ- 36 | шщ- 36,5 | ППЦ-37 | ППЦ- 37,5 | ШЩ-38 | ШЩ- 38,5 | ШЩ-39 | шщ- 39,5 | ППЦ-40 | |
| ППТЗ- 36 | ППТЗ- 36,5 | ППТЗ- 37 | ППТЗ- 37,5 | ППТЗ- 38 | ППТЗ- 38,5 | ППТЗ- 39 | ППТЗ- 39,5 | ППТЗ- 40 | |
| Номинальная вместимость цистерны, м3 | 36,00 | 36,500 | 37,000 | 37,500 | 38,00 | 38,500 | 39,000 | 39,500 | 40,0 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,54 | ±0,548 | ±0,555 | ±0,563 | ±0,57 | ±0,578 | ±0,585 | ±0,593 | ±0,6 |
| Номинальная вместимость секций, м | от 0,5 до 36,0 | от 0,5 до 36,5 | от 0,5 до 37,0 | от 0,5 до 37,5 | от 0,5 до 38,0 | от 0,5 до 38,5 | от 0,5 до 39,0 | от 0,5 до 39,5 | от 0,5 до 40,0 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*,% | ±0,4 | ||||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ± 0,5 | ||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,036 | 0,0365 | 0,037 | 0,0375 | 0,038 | 0,0385 | 0,039 | 0,0395 | 0,04 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | |||||||||
Лист № 20 Всего листов 29
| Наименование характеристики | Значение для модификаций ШШ/ППТЗ следующих исполнений: | |||||||||
| ШЩ- 40,5 | шщ- 41 | шщ- 41,5 | шщ- 42 | ППЦ- 42,5 | шщ- 43 | шщ- 43,5 | шщ- 44 | шщ- 44,5 | ШЩ- 45 | |
| ППТЗ- 40,5 | ППТЗ- 41 | ППТЗ- 41,5 | ППТЗ- 42 | ППТЗ- 42,5 | ППТЗ- 43 | ППТЗ- 43,5 | ППТЗ- 44 | ППТЗ- 44,5 | ППТЗ- 45 | |
| Номинальная вместимость цистерны, м | 40,500 | 41,000 | 41,500 | 42,00 | 42,500 | 43,000 | 43,500 | 44,00 | 44,500 | 45,000 |
| Разность между номинальной и действительной вместимостью, м3, не более | ±0,608 | ±0,615 | ±0,623 | ±0,63 | ±0,638 | ±0,645 | ±0,653 | ±0,66 | ±0,668 | ±0,675 |
| Номинальная ~ 3 вместимость секций, м3 | от 0,5 до 40,5 | от 0,5 до 41,0 | от 0,5 до 41,5 | от 0,5 до 42,0 | от 0,5 до 42,5 | от 0,5 до 43,0 | от 0,5 до 43,5 | от 0,5 до 44,0 | от 0,5 до 44,5 | от 0,5 до 45,0 |
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*,% | ±0,4 | |||||||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи**, % | ±0,5 | |||||||||
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0405 | 0,041 | 0,0415 | 0,042 | 0,0425 | 0,043 | 0,0435 | 0,044 | 0,0445 | 0,045 |
| * Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке ** Пределы допускаемой относительной погрешности измерительного устройства топливораздачи для ПТЗ и ППТЗ | ||||||||||
Лист № 22 Всего листов 29
| ПЦ-16,5, ПТЗ-16,5, ППЦ-16,5, ППТЗ-16,5 | ПЦ-16, ГГГЗ-16, ППЦ-16, ППТЗ-16 | ПЦ-15,5, ПТЗ-15,5, ППЦ-15,5, ППТЗ-15,5 | ПЦ-15, ПТЗ-15, ППЦ-15, ППТЗ-15 | ПЦ-14,5, ПТЗ-14,5 | ПЦ-14, ПТЗ-14 | 1 1 J-/1 ъ н со 1 | ПЦ-13, ПТЗ-13 | ПЦ-12,5, ПТЗ-12,5 | ПЦ-12, ПТЗ-12 | S 1 ул Ъ н со ■ 'ui | ПЦ-11, ПТЗ-11 | ПЦ-10,5, ПТЗ-10,5 | ПЦ-10, ПТЗ-10 | ПЦ-9,5, ПТЗ-9,5 | ПЦ-9, ПТЗ-9 | ПЦ-8,5, ПТЗ-8,5 | ПЦ-8, ПТЗ-8 | ПЦ-7,5, ПТЗ-7,5 | ПЦ-7, ПТЗ-7 | ПЦ-6,5, ПТЗ-6,5 | ПЦ-6, ПТЗ-6 | ПЦ-5,5, ПТЗ-5,5 | ПЦ-5, ПТЗ-5,0 | 1 1 4^ ул ъ Н со 1 'ui | ПЦ-4, ПТЗ-4 | в 1 U) ул Ъ н со 1 U) | 1 1 U) Я н со 1 U) | - | Исполнение АЦ |
| 24000 | 24000 | 24000 | 10100 | о о о о | ю | Полная масса, кг, не более | |||||||||||||||||||||||
| 750 0 | 750 0 | 750 0 | 400 0 | Снаряженная масса, кг, не более | |||||||||||||||||||||||||
| 1700 0 | 1200 0 | 1150 0 | 1000 0 | Длина, мм, не более | |||||||||||||||||||||||||
| 255 0 | Ширина, мм, не более | ||||||||||||||||||||||||||||
| 400 0 | о\ | Высота, мм, не более | |||||||||||||||||||||||||||
| От 1 до 7 включ. | От 1 до 6 включ. | Количество секций в цистерне, шт. | |||||||||||||||||||||||||||
| ON 00 | ON о\ | On | On ю | ON о | 00 | сл | 4^ | ю | о | -р*. 00 | -р*. ON | -р*. -р*. | ю | 4^ О | U) 00 | U) С\ | U) 4^ | LtJ ю | о | ю 00 | ю ON | ю | ю ю | ю о | 00 | сл | -р^ | 00 | Время заполнения цистерны |
| а\ о\ | On | On ю | ON о | 00 | сл | 4^ | Ui Ю | о | 00 | -р*. а\ | -р*. -р*. | -р*. ю | о | U) 00 | U) С\ | U) 4^ | U) Ю | о | ю 00 | ю On | ю | ю ю | ю о | 00 | а\ | 4^ | ю | VO | Время слива своим насосом из ..................... -- |
| 00 ю | 00 о | ^1 00 | ^1 о\ | ^1 -р*. | Ю | О | сл 00 | On о\ | On | о\ ю | On о | 00 | о\ | Ul 4^ | ю | Ui О | 4^ 00 | On | ю | о | 00 | On | LtJ | ю | U) о | Ю 00 | о | Время слива самотеком из цистерны, мин, не более | |
| 0,33 | 0,32 | 0,31 | 0,30 | 0,29 | 0,28 | 0,27 | 0,26 | 0,25 | 0,24 | 0,23 | 0,22 | 0,21 | 0,20 | 0,19 | 0,18 | 0,17 | 0,16 | 0,15 | 0,14 | 0,13 | 0,12 | JO | JO | JO | JO | 0,088 | 0,075 | - | Объем вместимости горловины цистерны над указателем уровня, м3, не |
н
рэ
04
U
К
С
рэ
ю
I
О
о
X
О
со
X
Е
В
н
о
ж
X
к
л
<т>
о
Я
к
<т>
РЭ
-а
рэ
п
а>
-а
к
о
н
К
я
к
о У
н н
Лист № 24 Всего листов 29
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| ПЦ-17, ПТЗ-17, ППЦ-17, ППТЗ-17 | 24000 | 7500 | 17000 | 255 0 | 400 0 | От 1 до 7 включ. | 70 | 68 | 84 | 0,34 |
| ПЦ-17,5, ПТЗ-17,5, ППЦ-17,5, ППТЗ-17,5 | 72 | 70 | 86 | 0,35 | ||||||
| ПЦ-18, ПТЗ-18, ППЦ-18, ППТЗ-18 | 74 | 72 | 88 | 0,36 | ||||||
| ПЦ-18,5, ПТЗ-18,5, ППЦ-18,5, ППТЗ-18,5 | 76 | 74 | 90 | 0,37 | ||||||
| ПЦ-19, ПТЗ-19, ППЦ-19, ППТЗ-19 | 55000 | 15000 | 18000 | 78 | 76 | 92 | 0,38 | |||
| ПЦ-19,5, ПТЗ-19,5, ППЦ-19,5, ППТЗ-19,5 | 80 | 78 | 94 | 0,39 | ||||||
| ПЦ-20, ПТЗ-20, ППЦ-20, ППТЗ-20 | 82 | 80 | 96 | 0,4 | ||||||
| ПЦ-20,5, ПТЗ-20,5, ППЦ-20,5, ППТЗ-20,5 | 84 | 82 | 98 | 0,41 | ||||||
| ПЦ-21, ПТЗ-21, ППЦ-21, ППТЗ-21 | 86 | 84 | 100 | 0,42 | ||||||
| ПЦ-21,5, ПТЗ-21,5, ППЦ-21,5, ППТЗ-21,5 | 88 | 86 | 102 | 0,43 | ||||||
| ПЦ-22, ПТЗ-22, ППЦ-22, ППТЗ-22 | 90 | 88 | 104 | 0,44 | ||||||
| ПЦ-22,5, ПТЗ-22,5, ППЦ-22,5, ППТЗ-22,5 | 92 | 90 | 106 | 0,45 | ||||||
| ПЦ-23, ПТЗ-23, ППЦ-23, ППТЗ-23 | 94 | 92 | 108 | 0,46 | ||||||
| ПЦ-23,5, ПТЗ-23,5, ППЦ-23,5, ППТЗ-23,5 | 96 | 94 | 110 | 0,47 | ||||||
| ПЦ-24, ПТЗ-24, ППЦ-24, ППТЗ-24 | От 1 до 10 включ. | 98 | 96 | 112 | 0,48 | |||||
| ПЦ-24,5, ПТЗ-24,5, ППЦ-24,5, ППТЗ-24,5 | 100 | 98 | 114 | 0,49 | ||||||
| ПЦ-25, ПТЗ-25, ППЦ-25, ППТЗ-25 | 102 | 100 | 116 | 0,50 | ||||||
| ПЦ-25,5, ПТЗ-25,5, ППЦ-25,5, ППТЗ-25,5 | 104 | 102 | 118 | 0,51 | ||||||
| ПЦ-26, ПТЗ-26, ППЦ-26, ППТЗ-26 | 106 | 104 | 120 | 0,52 | ||||||
| ПЦ-26,5, ПТЗ-26,5, ППЦ-26,5, ППТЗ-26,5 | 108 | 106 | 122 | 0,53 |
| ПЦ-27, ПТЗ-27, ППЦ-27, ППТЗ-27 | 110 | 108 | 124 | 0,54 |
Окончание таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| ПЦ-27,5, ПТЗ-27,5, ППЦ-27,5, ППТЗ-27,5 | 112 | 110 | 126 | 0,55 | ||||||
| ПЦ-28, ПТЗ-28, ППЦ-28, ППТЗ-28 | 114 | 112 | 118 | 0,56 | ||||||
| ПЦ-28,5, ПТЗ-28,5, ППЦ-28,5, ППТЗ-28,5 | 116 | 114 | 120 | 0,57 | ||||||
| ПЦ-29, ПТЗ-29, | 118 | 116 | 122 | 0,58 | ||||||
| ППЦ-29, ППТЗ-29 | ||||||||||
| ПЦ-29,5, ПТЗ-29,5, ППЦ-29,5, ППТЗ-29,5 | 120 | 118 | 124 | 0,59 | ||||||
| ПЦ-30, ПТЗ-30, ППЦ-30, ППТЗ-30 | 122 | 120 | 126 | 0,6 | ||||||
| ШЩ-30,5, ШШ-30,5 | 124 | 122 | 128 | 0,61 | ||||||
| ШЩ-31, ШШ-31 | 126 | 124 | 130 | 0,62 | ||||||
| ШЩ-31,5, ШШ-31,5 | 128 | 126 | 132 | 0,63 | ||||||
| ШЩ-32, 1ШТЗ-32 | 130 | 128 | 134 | 0,64 | ||||||
| ШЩ-32,5, ППТЗ-32,5 | 132 | 130 | 136 | 0,65 | ||||||
| ШЩ-33, ^1^1ТЗ-33 | 134 | 132 | 138 | 0,66 | ||||||
| ШЩ-33,5, ППТЗ-33,5 | 136 | 134 | 140 | 0,67 | ||||||
| ШЩ-34, 1ШТЗ-34 | От 1 до 10 | 138 | 136 | 142 | 0,68 | |||||
| ШЩ-34,5, ППТЗ-34,5 | 55000 | 15000 | 18000 | 255 | 400 | 140 | 138 | 144 | 0,69 | |
| ШЩ-35, ХИГГЗА | 0 | 0 | 142 | 140 | 146 | 0,7 | ||||
| ШЩ-35,5, ППТЗ-35,5 | включ. | 144 | 142 | 148 | 0,71 | |||||
| ШЩ-36, 1ШТЗ-36 | 146 | 144 | 150 | 0,72 | ||||||
| ШЩ-36,5, ШШ-36,5 | 148 | 146 | 152 | 0,73 | ||||||
| ШЩ-37, ШШ-37 | 150 | 148 | 154 | 0,74 | ||||||
| ШЩ-37,5, ШШ-37,5 | 152 | 150 | 156 | 0,75 | ||||||
| ШЩ-38, ХИГГЗА | 154 | 152 | 158 | 0,76 | ||||||
| ШЩ-38,5, ШШ-38,5 | 156 | 154 | 160 | 0,77 | ||||||
| ШЩ-39, 1ШТЗ-39 | 158 | 156 | 162 | 0,78 | ||||||
| ШЩ-39,5, ШШ-39,5 | 160 | 158 | 164 | 0,79 | ||||||
| ШЩ-40, 1ШТЗ-40 | 162 | 160 | 166 | 0,8 | ||||||
| ШЩ-40,5, ППТЗ-40,5 | 164 | 162 | 168 | 0,81 | ||||||
| ШЩ-41, ШШ-41 | 166 | 164 | 170 | 0,82 | ||||||
| ШЩ-41,5, ШШ-41,5 | 168 | 166 | 172 | 0,83 | ||||||
| ШЩ-42, 1ШТЗ-42 | 170 | 168 | 174 | 0,84 | ||||||
| ШЩ-42,5, ППТЗ-42,5 | 172 | 170 | 176 | 0,85 | ||||||
| ШЩ-43, ХИГГЗА | 174 | 172 | 178 | 0,86 | ||||||
| ШЩ-43,5, ППТЗ-43,5 | 176 | 174 | 180 | 0,87 | ||||||
| ШЩ-44, 1ШТЗ-44 | 178 | 176 | 182 | 0,88 | ||||||
| ШЩ-44,5, ППТЗ-44,5 | 180 | 178 | 184 | 0,89 | ||||||
| ШЩ-45, 1ШТЗ-45 | 182 | 180 | 186 | 0,90 |
Таблица 3 - Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха, 0С | от - 40 до + 40 |
Относительная влажность воздуха, % при 25 0С
до 95
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | 4671 | 1 шт. |
| Комплектующие согласно комплектовочной ведомости | 1 шт. | |
| Счетчик жидкости | СЖ-ППО-25 (СЖ-ППО-40)1) | 1 шт. |
| Эксплуатационные документы | ||
| Руководство по эксплуатации | РЭ 4525-005-37892329-2017 | 1 экз. |
| Формуляр | ФО 4525-005-37892329-2017 | 1 экз. |
| 1) по заказу для модификаций ПТЗ, ППТЗ с комплектом эксплуатационных документов | ||
приведены в п. 2.4 документа «Автоцистерны 4671 (модификации: ПЦ - прицеп-цистерна; ППЦ
- полуприцеп-цистерна; ПТЗ - прицеп-топливозаправщик; ППТЗ - полуприцеп-топливозаправщик). Руководство по эксплуатации»
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 4525-005-37892329-2017 Автоцистерны 4671 (модификации: ПЦ - прицеп-цистерна; ППЦ - полуприцеп-цистерна; ПТЗ - прицеп-топливозаправщик; ППТЗ - полуприцеп-топливозаправщик). Технические условия
| Зарегистрировано поверок | 31 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
