| Номер в госреестре | 83698-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Общество с ограниченной ответственностью "Московский завод резервуарного оборудования" (ООО "МЗРО"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-10 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой сварные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-10 зав.№№ 218, 219, 220 расположены на территории ПУ ФСБ России по Краснодарскому краю по адресу: Краснодарский край, г. Темрюк.

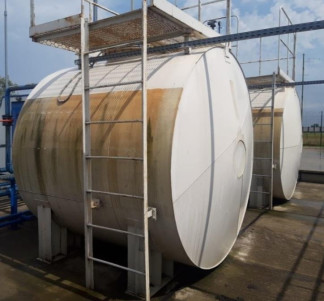

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10 представлен на рисунках 1-5.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-10 |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-10 | 1 шт. |
| Паспорта на резервуары | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
приведены в Паспортах «Резервуар горизонтальный стальной цилиндрический РГС-10», раздел 6.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-10
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
