| Номер в госреестре | 83700-21 |
| Наименование СИ | Автоцистерны |
| Обозначение типа СИ | 4679А4-10 |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Компания Универсальной СпецТехники" (ООО "ПК УСПТ"), г. Челябинск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны 4679А4-10 (далее - АЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип работы АЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси автомобиля. АЦ являются транспортными мерами полной вместимости (далее - ТМ) и оборудованы заливной горловиной круглой формы. Указатель уровня налива из металлического уголка установлен в горловине цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину со смотровым окном и воздухоотводящим устройством;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

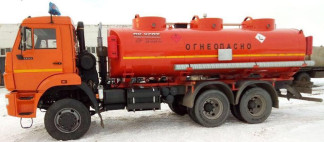

Общий вид АЦ представлен на рисунке 1.
Заводские номера автоцистерн наносятся на информационную табличку, расположенную в нижней части цистерны, в формате VIN. К данному типу относятся автоцистерны 4679А4-10 с номерами Х894679А4Н0GB8057, Х894679А4Н0GB8062, Х894679А4Н0GB8063.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2. Знак поверки наносится ударным способом на заклепку, проходящую через стенку горловины и указатель уровня налива.
Заклепка для нанесения знака поверки
Указатель уровня налива в горловине
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 14900 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 10865 |
| Длина, мм, не более | 8400 |
| Высота, мм, не более | 3200 |
| Ширина, мм, не более | 2400 |
| Условия эксплуатации: температура окружающего воздуха, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна | 4679А4-10 | 1 шт. |
| Запасные части, инструменты ипринадлежности | 1 комплекта | |
| Руководство по эксплуатации | 1 шт. |
приведены в разделе 5 руководства по эксплуатации
Нормативные документы, устанавливающие требования к автоцистернам 4679А4-10
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
