| Номер в госреестре | 83702-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Общество с ограниченной ответственностью "Нефтегазстрой" (ООО "НГС"), Республика Башкортостан, г. Нефтекамск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-5 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 5 м3 подземного расположения.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-5 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-5 представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводские номера резервуаров наносятся ударным способом на металлический шильдик резервуара (рисунок 1).
Резервуары РГС-5 с заводскими номерами 232, 234 расположены по адресу: Самарская область, Камышлинский район, с. Новое Усманово, ул. Советская, 120 УПН «Байтуган» ООО «БайТекс».

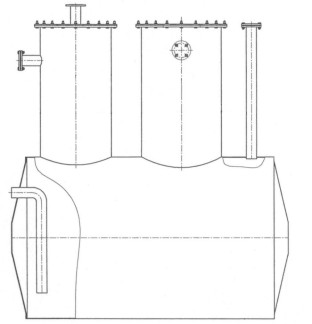

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-5, представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-5
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
