| Номер в госреестре | 83707-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 IV |
| Изготовитель | Коммандитное общество "Запорожский завод высоковольтной аппаратуры" (КО "ЗЗВА"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 IV (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока ТФНД-220 IV основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

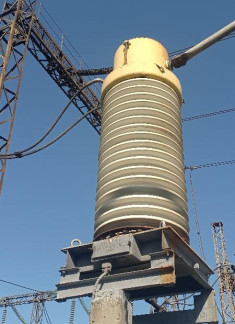

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1 .
Нанесение знака поверки на трансформаторы тока не предусмотрено.
Заводской номер трансформатора наносится ударным способом на информационную табличку на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение трансформатора | ТФНД-220 IV |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток, А | 2000 |
| Номинальный вторичный ток, А | 1 |
| Класс точности | 0,5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 925, 124) | ТФНД-220 IV | 2 шт. |
| Трансформатор тока ТФНД-220 IV. Паспорт | - | 2 шт. |
отсутствуют.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
