| Номер в госреестре | 83714-21 |
| Наименование СИ | Анализаторы спектра портативные |
| Обозначение типа СИ | MS2090A-0754 |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра портативные MS2090A-0754 (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, потери в тракте, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.
Принцип действия анализаторов основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. В режиме анализа сигналов в реальном времени используется техника быстрого преобразования Фурье. Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего опорного кварцевого генератора или от внешнего источника сигнала, в том числе от ГНСС (ГЛОНАСС, GPS, Galileo, BeiDou).
Анализаторы оснащены цветным сенсорным дисплеем. Управление работой может осуществляться с лицевой панели вручную или дистанционно по интерфейсу Ethernet.
Питание анализаторов осуществляется от внутренней аккумуляторной батареи, от сети через сетевой адаптер, или от автомобильной сети 12 В через специальный адаптер (опция).
По заказу анализаторы оснащаются дополнительными аппаратно-функциональными и программными опциями. Перечень аппаратно-функциональных опций приведен в таблице 1. На метрологические характеристики анализаторов влияет опция 0031.
| Таблица 1 - Г | еречень опций |
| Обозначение | Наименование |
| 1 | 2 |
| 0006 | исключение функции Wi-Fi |
| 0024 | обнаружитель интерференции (антенна по отдельному заказу) |
| 0031 | синхронизация по сигналу системы GNSS (антенна по отдельному заказу) |
| 0089 | выход сигнала промежуточной частоты с нулевой полосой обзора |
| 0090 | ждущая развертка |
| 0103 | расширение полосы частот в реальном времени с 20 до 50 МГц |
| 0104 | расширение полосы частот в реальном времени с 20 до 110 МГц |
| 0124/0126 | запись IQ-данных сигнала |
| 0125/0127 | потоковая передача IQ-данных (при наличии опции 0124/0126) |
| 0128 | анализ векторных сигналов (при наличии опции 0124/0126) |
| 1 | 2 |
| 0199 | анализ спектра в реальном времени |
| 0400 | поддержка приложения Vision Monitor |
| 0407 | поддержка приложения Vision High-Speed Port Scanner |
| 0421 | анализ импульсных сигналов |
| 0431 | картографический анализ зон покрытия (при наличии опции 0031) |
| 0444 | измерение напряженности электромагнитного поля (требуется совместимая изотропическая антенна Anritsu) |
| 0445 | измерение напряженности электромагнитного поля (требуется изотропический антенна-преобразователь Anritsu 2000-1985-R) |
| 0883 | измерения параметров LTE FDD/TDD (при наличии опции 0031) |
| 0888 | анализ сигналов в системах 5G NR (при наличии опции 0031) |

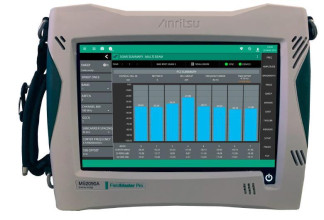

Анализаторы выполнены в ударопрочном металлическом корпусе с резиновыми накладками. Общий вид передней панели показан на рисунке 1, общий вид верхней панели с обозначением места пломбирования от несанкционированного доступа - на рисунке 2. Самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов, находится на задней панели. Фрагмент задней панели с этикеткой и указанием места нанесения знака утверждения типа и знака поверки в виде самоклеющихся этикеток показан на рисунке 3.
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MS2090A Package |
| Номер версии (идентификационный номер) | не ниже V2019.6.1 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот, ГГ ц | от 0 до 54 |
| Разрешение по частоте, Гц | 1 |
| Полоса частот анализа в реальном времени, МГ ц | |
| стандартное исполнение | 20 |
| опция 0103 | 50 |
| опция 0104 | 110 |
| Частота опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного | |
| генератора 80 в диапазоне температур от 0 °С до 50 °С | ±3 10-7 |
| при выпуске из производства или после подстройки | |
| Пределы относительного временного дрейфа частоты опорного генератора 8а за 1 год | ±110-7 |
| Пределы допускаемой относительной погрешности измерений частоты | |
| стандартное исполнение | ±(80 + №8а) 1) |
| с опцией 0031 при подключенной антенне | ±2,5-10"8 |
| с опцией 0031 в течение суток после отключения антенны | ±5 10-8 |
| Параметры сигнала внешней синхронизации | |
| номинальное значение частоты, МГц | 10 |
| уровень мощности, дБм 2) | от 0 до +10 |
| Полоса обзора | 0; от 10 до 54 ГГц |
| Полоса пропускания | от 1 Гц до 10 МГц |
| Относительный уровень фазовых шумов на частоте 1 ГГ ц, нормализованный к полосе пропускания 1 Гц, дБ/Г ц, не более | |
| при отстройке на 10 кГц | -102 |
| при отстройке на 100 кГц | -106 |
| при отстройке на 1 МГц | -111 |
| при отстройке на 10 МГц | -123 |
| Диапазон установки опорного уровня, дБм | от -150 до +30 |
| Диапазон ослабления входного аттенюатора (ступенями по 5 дБ), дБ | от 0 до 65 |
| Усредненный уровень собственных шумов на частотах F, нормализованный к полосе пропускания 1 Гц, дБм, не более | |
| предварительный усилитель отключен 3) | |
| 10 МГц < F < 4 ГГц | -145 |
| 4 ГГц < F < 9 ГГц | -142 |
| 9 ГГц < F < 14 ГГц | -136 |
| 14 ГГц < F < 20 ГГц | -138 |
| 20 ГГц < F < 43,5 ГГц | -135 |
| 43,5 ГГц < F < 54 ГГц | -130 |
| 1 | 2 |
| предварительный усилитель включен 4) | |
| 10 МГц < F < 4 ГГц | -161 |
| 4 МГц < F < 9 ГГц 9 ГГц < F < 20 ГГц 20 ГГц < F < 32 ГГц | -159 -156 -154 |
| 32 ГГц < F < 43,5 ГГц | -152 |
| 43,5 ГГц < F < 54 ГГц | -147 |
| Пределы допускаемой относительной погрешности измерений мощност в диапазоне температур от 20 °С до 30 °C, дБ 5) 9 кГц < F < 20 ГГц 20 ГГц < F < 54 ГГц | и на частотах F ±1,3 ±1,8 |
| Относительный уровень интермодуляционных искажений 3 -го порядка на частоте 2,4 ГГ ц, дБ, не более 6,7) | -68 |
| Относительный уровень гармонических искажений 2-го порядка на частоте 50 МГц, дБ, не более 7,8) | -64 |
| Уровень собственных случайных помех, не связанных с входом, на частотах F, дБм, не более 7,8) | |
| предварительный усилитель отключен | |
| 10 МГц < F < 14 ГГц | -90 |
| 14 ГГц < F < 20 ГГц | -85 |
| 20 ГГц < F < 54 ГГц предварительный усилитель включен 10 МГц < F < 32 ГГц | -80 -100 |
| 32 ГГц < F < 54 ГГц | -95 |
| Относительный уровень негармонических помех, связанных с входом, дБ, не более 7,9) | -60 |
| ли последней мВт очения и прогрева в е аттенюатора 0 дБ, юго сигнала -30 дБм | |
| 1) N - округленное в большую сторону количество лет со дня выпуска и заводской подстройки 2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 3) опорный уровень -20 дБм 4) опорный уровень -50 дБм 5) ослабление аттенюатора 10 дБ, полоса пропускания 1 кГц, после вклю течение 30 мин, уровень мощности от -50 до -10 дБм 6) два сигнала с уровнем -20 дБм и разностью частот 2 МГц, ослаблени опорный уровень -20 дБм 7) типовые справочные значения 8) ослабление аттенюатора 0 дБ 9) полоса обзора < 1,7 ГГц, ослабление аттенюатора 0 дБ, уровень вход! | |
| Тип высокочастотного входного соединителя | V(m) усиленный |
| Типовое время непрерывной работы от аккумулятора, ч | 2 |
| Габаритные размеры (ширина х высота х толщина), мм | 314x235x95 |
| Масса, кг, не более | 5,4 |
| Рабочие условия применения температура окружающей среды, °C относительная влажность воздуха при температуре до +30 °C, %, не более | от -10 до +55 95 (без конденсата) |
наносится на заднюю панель корпуса анализаторов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование и обозначение | Количество |
| Анализатор спектра портативный MS2090A-0754 | 1 шт. |
| Li-Ion аккумуляторная батарея 633-75 | 1 шт. |
| Сетевой адаптер 40-204-R | 1 шт. |
| Адаптер SMB(m)-BNC(f) 2000-1938-R | 3 шт. |
| Кабель BNC-SMB 806-366-R | 1 шт. |
| Кабель Ethernet 2000-1371-R | 1 шт. |
| Кабель USB 3.0 Type-A to Type-C, 2000-1859-R | 1 шт. |
| Стилус 2000-1931-R | 1 шт. |
| Наплечный ремень 3-2000-1928 | 1 шт. |
| Опции и принадлежности | по заказу |
| Руководство по эксплуатации 10580-00444B RUS | 1 экз. |
приведены в разделах «3. Измерения в режиме анализатора спектра» и «4. Измерения 5G» руководства по эксплуатации 10580-00444B_RUS
Приказ Росстандарта от 31.07.2018 № 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта от 29.12.2018 № 2839 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
Техническая документация изготовителя - фирмы “Anritsu Company”
