| Номер в госреестре | 83719-21 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | ESW-SMALL-EX-2241-K4-COMPACT-005 |
| Изготовитель | Holthausen Elektronik GmbH, Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброскорости ESW-SMALL-EX-2241-K4-COMPACT-005 (далее преобразователи) предназначены для измерений среднеквадратичных значений виброскорости.
Принцип действия преобразователей основан на преобразовании механических колебаний в унифицированный сигнал постоянного тока от 4 до 20 мА.
Преобразователи состоят из пьезоэлектрического датчика ускорения и электронного преобразователя, содержащего интегратор и электрический полосовой фильтр. Выходной сигнал преобразователя вибрации пропорционален среднеквадратическому значению виброскорости контролируемого объекта.
Преобразователи выполнены в корпусе цилиндрической формы из нержавеющей стали с присоединенным кабелем.

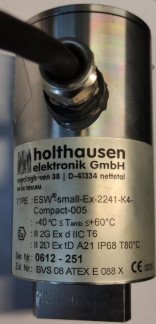

Общий вид преобразователя приведен на рисунке 1.
На корпусе преобразователя содержится информация о логотипе изготовителя, наименовании изделия и заводском номере. Нанесение знака поверки на средство измерений не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратичных значений виброскорости, мм/с | от 1 до 50 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Номинальное значение коэффициента преобразований среднеквадратичных значений виброскорости, мА/(мм-с-1) | 0,32 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5 |
| Нелинейность амплитудной характеристики на базовой частоте 80 Гц, %, не более: - в диапазоне среднеквадратичных значений виброскорости от 1 до 3,5 мм/с включ. - в диапазоне среднеквадратичных значений виброскорости св. 3,5 до 50 мм/с. | ±20 ±5 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, не более: - в диапазоне частот от 10 до 20 Гц включ., дБ - в диапазоне частот св. 20 до 700 Гц включ., % - в диапазоне частот св. 700 до 1000 Гц, дБ | -5 ±10 -3 |
| Границы относительной погрешности преобразователя при доверительной вероятности 0,95, дБ | 5,5 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диапазон выходного постоянного тока, мА | от 4 до 20 |
| Напряжение питания от источника постоянного тока, В: | от 19,2 до 28,8 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры, мм, не более: - высота; - диаметр | 104 55 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до + 30 |
| Время наработки на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи виброскорости №№ 2209-057, 1612-258, 2109-056, 1911-099, 0612-251, 1612-253 | ESW- SMALL-EX-2241 -K4-COMPACT-005 | 1 шт. |
| Преобразователи виброскорости ESW-SMALL-EX-2241-K4-COMPACT-005. РЭ | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в РЭ «Преобразователи виброскорости ESW-SMALL-EX-2241-K4-COMPACT-005. РЭ», Раздел 2 «Описание и принцип работы преобразователей»
Нормативные документы, устанавливающие требования к преобразователям виброскорости ESW-SMALL-EX-2241-K4-COMPACT-005
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
