| Номер в госреестре | 83722-21 |
| Наименование СИ | Установка поверочная на базе лопастного счетчика СИКН №96 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь"), г. Омск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная на базе лопастного счетчика СИКН №96 (далее - Установка) предназначена для измерений, хранения и передачи единицы объема и объемного расхода протекающей жидкости.
Принцип действия Установки основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости.
При прямом методе динамических измерений объем и объемный расход определяют с применением измерительных компонентов: счетчика жидкости эталонного лопастного, термопреобразователя измерительного в комплекте с термопреобразователем сопротивления платиновым, преобразователя давления измерительного, комплекса измерительно-вычислительного, который преобразует сигналы и вычисляет объем и объемный расход нефти по реализованному в нем алгоритму.
Установка поверочная на базе лопастного счетчика входит в состав системы измерений количества и показателей качества нефти № 96 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь».
Монтаж и наладка Установки осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами на ее компоненты.
В состав Установки входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1- Состав Установки
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчик жидкости эталонный лопастной | 18307-99 |
| Преобразователь измерительный Rosemount 3144Р | 56381-14 |
| Термопреобразователь сопротивления платиновый 65 | 22257-11 |
| Преобразователь давления измерительный EJX | 28456-09 |
| Комплекс измерительно-вычислительный ТН-01 (далее - ИВК) | 67527-17 |
Лист № 2 Всего листов 11
Конструкцией Установки место нанесения заводского номера, обеспечивающее его сохранность в процессе эксплуатации, не предусмотрено.Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией Установки, предусмотрены места установки пломб (фланцы, крышка клеммой коробки), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.

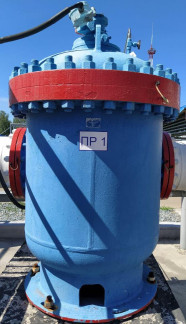

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
Лист № 4 Всего листов 11
Установка имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части. Идентификационные данные метрологически значимой части ПО ИВК приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4BC442DC |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29C26FCF |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4C134DD0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| родолжение Таблицы 2. | |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5E6EC20D |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86FFF286 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | E2EDEE82 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM. app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Лист № 7 Всего листов 11
| родолжение Таблицы 2. | |
| Идентификационное наименование ПО | KMH_MPR_MPR. app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Идентификационные данные (признаки) | Значение |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
Лист № 9 Всего листов 11
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечание - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объема и объемного расхода, м3/ч | от 340 до 1775 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % | ±0,10 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - избыточное давление, МПа - вязкость кинематическая, мм2/с - плотность, кг/м3 | нефть по ГОСТ Р 51858-2002 от - 10 до +25 от 0,24 до 1,6 от 0,5 до 50,0 от 750,0 до 950,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, однофазное 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - температура воздуха внутри помещений, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +40 от +10 до +35 от 30 до 80 от 84,0 до 106,7 |
| Срок службы, лет, не менее Средняя наработка на отказ, ч | 10 20000 |
Знак утверждения
знак утверждения типа наносится на титульный лист руководства по эксплуатации Установки печатным способом.
Таблица 4 - Комплектность установки поверочной на базе лопастного счетчика
| Наименование | Обозначение | Количество |
| Установка поверочная на базе лопастного счетчика СИКН №448, заводской № 01 | - | 1 шт |
| Руководство по эксплуатации | - | 1 экз. |
1 экз.
приведены в разделе 4 «Методика измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной на базе лопастного счетчика
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
