| Номер в госреестре | 83725-21 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | Завод "Электроаппарат", г. Ленинград (изготовлен в 1965 г.) |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока ТФНД-220 (далее - трансформатор тока) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформатора тока ТФНД-220 основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформатор тока выполнен в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

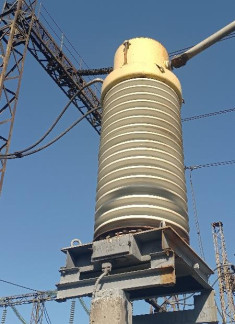

Общий вид трансформатора тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1 .
Нанесение знака поверки на трансформатор тока не предусмотрено.
Заводской номер трансформатора наносится ударным способом на информационную табличку на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение трансформатора | ТФНД-220 |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток, А | 2000 |
| Номинальный вторичный ток, А | 1 |
| Класс точности | 0,5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф=0,8), ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводской номер: 340) | ТФНД-220 | 1 шт. |
| Трансформатор тока ТФНД-220. Паспорт | - | 1 шт. |
отсутствуют.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
