Теплосчетчики ISF/CMF Minol Minocal, 83727-21

83727-21

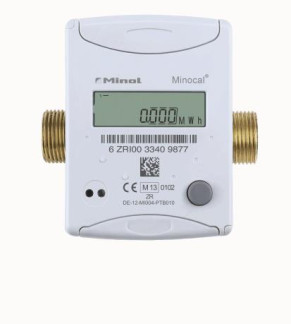

Теплосчетчики ISF/CMF Minol Minocal (далее по тексту - теплосчетчики) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах тепло/холодоснабжения.
Карточка СИ
Номер в госреестре 83727-21
Наименование СИ Теплосчетчики
Обозначение типа СИ ISF/CMF Minol Minocal
Изготовитель Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
Год регистрации 2021
Срок свидетельства 19.11.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики ISF/CMF Minol Minocal (далее по тексту - теплосчетчики) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах тепло/холодоснабжения.

Описание

Теплосчетчики имеют единое конструктивное исполнение и состоят из:

-    вычислителя;

-    тахометрического преобразователя расхода;

-    пары датчиков температуры Pt500 и Pt1000.

Принцип работы теплосчетчиков состоит в измерении объема в прямом (обратном) трубопроводе и температуры теплоносителя в прямом и обратном трубопроводах систем тепло/холодоснабжения и последующем определении тепловой энергии, объема и других параметров теплоносителя путем обработки результатов вычислителем по заданному алгоритму и отображением результатов обработки на цифровом показывающем устройстве.

Исполнения теплосчетчиков различаются конструкцией проточной части, а их типоразмеры отличаются номинальными диаметрами преобразователей расхода и дипазонами объемного расхода теплоносителя. Для различных случаев назначения теплосчетчики выпускаются в следующих исполнениях:

ISF - конструкция проточной части с тангенциальным подводом измеряемой среды; CMF - конструкция проточной части с коаксиальным подводом измеряемой среды;

X - вариант установки преобразователя расхода:

RL - для измерений тепловой энергии при установке в обратный

трубопровод;

VL - для измерений тепловой энергии при установке в подающий

трубопровод;

ChangeOverVL - для измерений энергии охлаждения при установке в подающий трубопровод;

ChangeOverRL - для измерений энергии охлаждения при установке в обратный

трубопровод;

Y - вариант конструкции тепловычислителя:

Kompakt - конструкция неразъемного тепловычислителя;

Kombi/Combi - конструкция разъемного тепловычислителя.

Вычислители имеют энергонезависимую память, в которой хранятся:

-    накопленные значения тепловой энергии;

-    накопленные значения объема теплоносителя;

-    время наработки, время простоя;

-    сообщения об ошибках.

Вычислитель может дополнительно обеспечивать архивирование:

-ежемесячных значений (глубина архивирования 132 месяца), а также годовых значений за предыдущий год: тепловой энергии и объема теплоносителя; времени работы при наличии расхода; максимальных значений тепловой мощности, расхода и температуры теплоносителя;

-    служебной информации.

Вычислители обеспечивают:

-    считывание измерительной информации через оптический интерфейс с помощью прибора сбора данных или компьютера, а также с дисплея (энергия считывается в kWh [кВт.ч], MWh [МВт.ч], GJ [ГДж]; объем в m3 [м3]);

-    дистанционную передачу измерительной, архивной и служебной информации через оптический интерфейс и, при наличии, в зависимости от заказа, через коммуникационные ка -налы (M-Bus, радиомодуль, импульсный выход) в автоматизированные системы контроля и учёта энергоресурсов (АСКУЭ).

Теплосчетчики соответствуют классам точности 2 или 3 согласно ГОСТ Р ЕН 1434-1-2011.

Заводской номер наносится на маркировочную табличку установленную на корпусе.

Места пломбирования приведены на рисунках 1 и 2.

Пломбировочная наклейка

ТТлпмбиптгпчные штифты Гппи вгкпытии надламываются)

Программное обеспечение

Теплосчётчик работает на базе микроконтроллера со встроенным микропрограммным обеспечением (ПО). ПО не разделено на метрологически значимую и метрологически не значимую часть, записывается в память микроконтроллера при производстве счётчика и не может быть считано и/или изменено в ходе эксплуатации, поскольку пользователь не имеет к нему доступа.

ПО собирает информацию с датчиков расхода и температуры, преобразует её, вычисляет тепловую энергию/энергию холода и сопутствующие параметры, управляет выводом информации на жидкокристаллический дисплей, записывает требуемые значения в энергонезависимую архивную память, а также обеспечивает взаимодействие счётчика с внешними устройствами через телеметрические интерфейсы и с пользователем через дисплей и кнопку управления.

При отключении питания измерительная информация, включая показания, сохраняется в энергонезависимой памяти счётчика.

Конструкция теплосчётчика исключает возможность несанкционированного воздействия на ПО и измерительную информацию без нарушения заводских пломб.

Идентификационные данные ПО теплосчетчика представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GMM С5 ZRI

Номер версии (идентификационный номер ПО)

[S] 5.26.19.15773

Цифровой идентификатор ПО

-

Уровень защиты ПО и измерительной информации от преднамеренных и случайных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 2 - Метрологические и технические характеристики преобразователя расхода CMF

Диаметр условного прохода, мм

Ду 15

Ду 20

Номинальный расход Qn , м3/ч

0,6

1,5

1,5

2,5

Минимальный расход Qmin при горизонтальном положении, м3/ч

0,010

0,024

0,03

0,05

Минимальный расход при вертикальном положении, м3/ч

0,012

0,03

0,06

0,1

Порог чувствительности, м3/ч

0,004

0,005

0,006

0,007

Максимальный расход Qmax, м3/ч

1,2

3,0

3,0

5,0

Пределы допускаемой относительной погрешности при измерении объёмного расхода Q во всём диапазоне от Qmin до Qmax, %:

-    класс 2

-    класс 3

±(2+0,02 Qn/Q), но не более ±5 ±(3+0,05 Qn/Q), но не более ±5

Максимальное рабочее давление, МПа

1,6

1,6

1,6

1,6

Рабочий диапазон температуры, °C

от +10 до +90

от +10 до +90

от +10 до +90

от +10 до +90

Присоединение к трубопроводу резьбовое, дюйм

3/4"

3/4"

1"

1"

Монтажная длина, мм

110

110

130

130

Таблица 3 - Метрологические и технические характеристики преобразователя расхода ISF

Диаметр условного прохода, мм

Ду 15

Ду 20

Номинальный расход Qn , м3/ч

0,6

1,5

1,5

2,5

Минимальный расход Qmin при горизонтальном положении, м3/ч

0,010

0,024

0,03

0,05

Минимальный расход при вертикальном положении, м3/ч

0,012

0,03

0,06

0,1

Порог чувствительности, м3/ч

0,004

0,004

0,004

0,005

Максимальный расход Qmax, м3/ч

1,2

3,0

3,0

5,0

Пределы допускаемой относительной погрешности измерения объёмного расхода Q во всём диапазоне от Qmin до Qmax, %:

-    класс 2

-    класс 3

±(2+0,02 Qn/Q), но не более ±5 ±(3+0,05 Qn/Q), но не более ±5

Максимальное рабочее давление, МПа

1,6

1,6

1,6

1,6

Рабочий диапазон температуры, °C

от +10 до +90

от +10 до +90

от +10 до +90

от +10 до +90

Присоединение к трубопроводу резьбовое

3/4"

3/4"

1"

1"

Монтажная длина, мм

110

110

130

130

Наименование характеристикий

Значение

Диапазон измерений температуры теплоносителя вычислителем, оС

от 0 до 150

Минимальная разность температур теплоносителя в подающем и обратном трубопроводах ATmin, оС

3

Пределы допускаемой относительной погрешности измерения разности температур, %

±(1 + 12/АТ)

Пределы допускаемой относительной погрешности измерения тепловой энергии, %

где 5q + 5дт - пределы допускаемой относительной погрешности измерения объемного расхода и разности температур, соответственно, %

±(5q + 5дт)

Электропитание - от встроенной литиевой батареи номинальным напряжением, В

3,6

Срок службы батареи, лет, в зависимости от заказа

6 или 11

Температура окружающей среды, °С

от 5 до 55

Относительная влажность воздуха при 25 °C, %, не более

93

Габаритные размеры: (длина х ширина х высота), мм, для исполнения:

ISF

CMF

114x85x65

114x85x125

Масса, кг, не более, для исполнения: ISF (Ду 15 / Ду 20)

CMF (Ду 15 / Ду 20)

0,58 / 0,62 1,00 / 1,09

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на маркировочную табличку методом лазерного гравирования и титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность теплосчетчика

Наименование

Обозначение

Количество

Теплосчетчик

ISF/CMF Minol Minocal

1

Принадлежности для теплосчетчика ISF/CMF

1 компл.

Упаковка

1 компл.

Руководство по эксплуатации

055.00.00.000 РЭ

1

Паспорт

26.51.63-055-59643271ПС

1

Методика поверки

055.00.00.000 МП

1

Сведения о методах измерений

изложены в разделе «Выполнение измерений» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Основные требования.

ТУ 26.51.63-055-59643271-2019 Теплосчетчики ISF/CMF Minol Minocal. Технические условия.

83727-21
Номер в ГРСИ РФ:
83727-21
Производитель / заявитель:
Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
Год регистрации:
2021
Cрок действия реестра:
19.11.2026
