| Номер в госреестре | 83728-21 |
| Наименование СИ | Комплексы поверочные портативные |
| Обозначение типа СИ | КПП-4М |
| Изготовитель | ФГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы поверочные портативные КПП-4М (далее - комплексы КПП-4М) предназначен для воспроизведения и измерений частоты вращения вала, угла поворота при поверке механических преобразователей скорости и направления воздушного потока.
Принцип действия комплексов КПП-4М при воспроизведении и измерении частоты вращения вала основан на вращении ротора электродвигателя. Регулировка частоты вращении ротора электродвигателя производится цифровым регулятором с широтно-импульсной модуляцией. Частота вращения ротора электродвигателя измеряется датчиком Хола. Измерения угла поворота осуществляется лимбом со стрелкой.
Конструктивно комплексы КПП-4М выполнены в виде кейса для хранения и перевозки в котором располагаются два раскручивающих устройства, лимб со стрелкой, кронштейны и крепежные приспособления, вспомогательное оборудование.
Исполнения раскручивающих устройств КПП-4М-1 и КПП-4М-2 отличаются конструктивным исполнением и диапазонами воспроизведения и измерения частоты вращения вала. Раскручивающее устройство состоит из шагового электродвигателя, цифрового регулятора, адаптера для крепления электродвигателя на оси преобразователей скорости воздушного потока. Лимб со стрелкой состоит из лимба со шкалой, стрелки, приспособления для закрепления преобразователей направления воздушного потока.
Значения частоты вращения вала при измерениях отображаются на рабочем поле программного обеспечения комплексов КПП-4М где пересчитываются в значения скорости воздушного потока. Измеренные значения угла поворота вала снимаются со шкалы лимба.

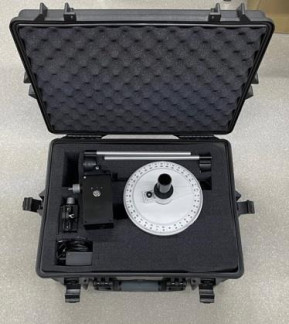

Общий вид комплексов КПП-4М представлен на рисунке 1. Для защиты от несанкционированного доступа применяется пломбирование комплексов КПП-4М, схема пломбирования представлена на рисунке 2. На корпус раскручивающего устройства нанесена этикетка с заводским номером.
К комплексам данного типа относятся комплексы КПП-4М (каждый комплекс в исполнении КПП-4М-1 и КПП-4М-2), зав. № 001/21, 002/21, 003/21, 004/21, 005/21.
Знак поверки наносится на свидетельство о поверке и (или) формуляр.
Комплексы поверочные портативные КПП-4М имеют встроенное и автономное программное обеспечение, которое обеспечивает сбор, обработку и передачу данных по каналам связи на отображающее устройство. Встроенное ПО «ROT_Cnt v 1.3» и автономное ПО «KPP4m control app» являются полностью метрологически значимыми.
Встроенное ПО обеспечивает: управление работой раскручивающего устройства, обработку и передачу измеренных значений, задание и поддержание оборотов электродвигателя. Автономное ПО обеспечивает сбор, обработку, архивацию и отображение результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование | «ROT Cnt v 1.3» | «KPP4m control app» |
| Номер версии (идентификационный номер) ПО | не ниже 1.3 | не ниже 2.001 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения и измерения частоты вращения вала, об/мин | от 20 до 15000 |
| Диапазон задания эквивалентной скорости воздушного потока, м/с | от 0,2 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерения частоты вращения вала, об/мин | ±0,003-ю* |
| Диапазон измерений угла поворота, ..,° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла поворота, .° | ±1 |
| * ю - показания значения частоты вращения вала, об/мин | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое питание от сети постоянного тока: -напряжение, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Габаритные размеры, мм, не более | |
| - длина | 550 |
| - ширина | 430 |
| - высота | 215 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, % | от 10 до 90 |
| - атмосферное давление, гПа | от 840 до 1060 |
наносится на титульный лист формуляра типографским методом и на корпус КПП-4М в виде наклейки.
Таблица 4 - Комплектность комплексов поверочных портативных КПП-4М
| Наименование | Обозначение | Кол-во |
| Комплекс поверочный портативный КПП-4М в составе: Раскручивающее устройство исполнения КПП-4М-1; КПП-4М-2; | - | 1 шт. 1 шт |
| Лимб со стрелкой | Лимб | 1 шт. |
| Кронштейн и приспособления для крепления | - | 1 шт. |
| Кейс для хранения и перевозки | Кейс | 1 шт. |
| Формуляр «Комплексы поверочные портативные КПП-4М» | ФО | 1 экз. |
| Методика поверки | МП 254-111-2021 | 1 экз. |
приведены в формуляре «Комплексы поверочные портативные КПП-4М», раздел «Основные технические данные».
Нормативные документы, устанавливающие требования к комплексам поверочным портативным КПП-4М
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 25.11.2019 г. № 2815.
