| Номер в госреестре | 83729-21 |
| Наименование СИ | Преобразователи пневматические разности давлений |
| Обозначение типа СИ | ДПП-1 |
| Изготовитель | Общество с ограниченной ответственностью "Завод "Тизприбор" (ООО "Завод "Тизприбор"), г. Дзержинск, Нижегородская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи пневматические разности давлений ДПП-1 предназначены для: измерения разности давлений и преобразования измеренных значений в унифицированный пневматический сигнал от 20 до 100 кПа.
Принцип действия преобразователя основан на пневматической силовой компенсации.
Преобразователи состоят из измерительного блока и пневмопреобразователя, объединенных в единую конструкцию.
Под воздействием измеряемого усилия рычаг поворачивается на небольшой угол и перемещает заслонку относительно сопла. В случае приближения заслонки к соплу давление в камере пневмоусилителя возрастает и металлическая мембрана закрывает клапан пневмоусилителя, при этом другой клапан открывается и давление в другой камере усиливается. Это давление является выходным сигналом преобразователя. Одновременно оно поступает в сильфон обратной связи, которая создает момент от измерения перепада давления.
Чувствительный элемент измерительного блока, зажатый между фланцами, образует с ними измерительные камеры «плюс» и «минус». Связь чувствительного элемента с рычагом вывода осуществляется при помощи пружины связи. Вывод рычага из полости рабочего давления уплотнен упругой металлической мембранной.
Подвижная опора пневмопреобразователя служит для точной установки диапазона измерения, пружина предназначена для установки начального значения выходного сигнала.
Преобразователи выпускаются в двух модификациях: ДПП-1-1, ДПП-1-2.
ДПП-1-1 - предназначен для измерения перепада давления от 0 до 1000 Па;
ДПП-1-2 - предназначен для измерения перепада давления от 0 до 6,3 кПа.
Заводские номера приборов находятся на табличке, прикрепленной к боковой стенке преобразователя. Заводской номер выбит, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.
Общий вид приборов контроля представлен на рисунке 1

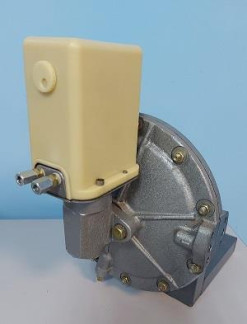

Фотографии общего вида преобразователей представлены на рисунке 1.
ДПП-1-1 ДПП-1-2
Рисунок 1
Схема пломбировки представлена на рисунке 2
отсутствует
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений перепада давлений: - Д1Ш-1-1, Па; - ДПП-1-2, кПа | 160, 250, 400, 630, 1000 1,0; 1,6; 2,5; 4,0; 6,3 |
| Пределы допускаемой основной приведенной погрешности, выраженные в процентах от диапазона измерений, %: - Д1Ш-1-1 (160, 250, 400, 630, 1000); - ДПП-1-2 (1,0; 1,6; 2,5; 4,0; 6,3). | ±1,0 ±1,0 |
| Вариация выходного сигнала не должна превышать абсолютного значения предела допускаемой основной погрешности, %: - Д1Ш-1-1(160, 250, 400, 630, 1000); - ДПП-1-2 (1,0; 1,6; 2,5; 4,0; 6,3). | 1,0 1,0 |
| Изменения выходного сигнала, при изменении перепада давления от нуля до предельного номинального значения, кПа | от 20 до 100 |
| Наименование характеристики | Значение |
| Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха на каждые 10 °С в пределах рабочего диапазона температур и выраженная в процентах от диапазона изменения выходного сигнала, не должна превышать основную погрешность, %: - Д1Ш-1-1(160, 250, 400, 630, 1000); - Д1Ш-1-2 (1,0; 1,6; 2,5; 4,0; 6,3). | ±1,0 ±1,0 |
| Давление питания, кПа | 140 ±14 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Предельно допускаемое рабочее избыточное давление, | |||
| МПа: | |||
| - Д1Ш-1-1; | 0,25 | ||
| - ДШ1-1-2 | 1,0 | ||
| Масса, кг, не более | |||
| - Д1Ш-1-1; | 20 | ||
| - Д1Ш-1-2 | 10 | ||
| Габаритные размеры, мм, не более | Длинна | Ширина | Высота |
| - Д1Ш-1-1; | 320 | 250 | 430 |
| - Д1Ш-1-2 | 160 | 260 | 340 |
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от -30 до + 50 | ||
| - относительная влажность воздуха, % | до 98 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
| Средняя наработка на отказ не менее, ч | 67000 | ||
| Средний срок службы не менее, лет | 12 | ||
наносится на табличку, прикрепленную к задней стенке прибора методом шелкографии и на титульный лист эксплуатационной документации - типографским способом.
Комплект поставки должен соответствовать таблицам 3, 4
| Таблица 3- Комплектность средства изме | эений | |
| Наименование | Обозначения модели | Количество |
| Преобразователи пневматические разности давлений Д111-1 | Д1Ш-1-1 | 1 |
| Руководство по эксплуатации * | 9078114 РЭ | 1 |
| Шспорт | 9078114 Ж | 1 |
| 1римечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com | ||
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначения модели | Количество |
| 1реобразователи пневматические разности давлений Д111-1 | ДШ 1-1-2 | 1 |
| Руководство по эксплуатации * | 9078614 РЭ | 1 |
| Шспорт | 9078614 Ж | 1 |
| 1римечание: * Методика поверки в электронном виде, на сайте www.tizpribor.com | ||
приведены в разделе 5 руководства по эксплуатации.
ГОСТ 22521-85 Датчики давления, разряжения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия.
Приказ Росстандарта от 29.06.2018 № 1339 об утверждении Государственной поверочной схема для средств измерений избыточного давления до 4000 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104.
ТУ 26.51.52-010-37185268-2018 Преобразователи пневматические разности давлений ДПП-1. Технические условия.
| Зарегистрировано поверок | 31 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
