| Номер в госреестре | 83731-21 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) |
| Обозначение типа СИ | РЛТГ.425820.001 |
| Изготовитель | Общество с ограниченной ответственностью "Радиолайн" (ООО "Радиолайн"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001(далее- комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Функционально и конструктивно комплекс состоит из:
- прецизионного четырехкоординатного Т-сканера РЛТГ.425820.315, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- блока управления сканером, предназначенного для управления работой сканера;
- прецизионного трехкоординатного позиционера РЛТГ.425820.212, предназначенного для установки и пространственного перемещения испытываемой антенны относительно плоскости сканирования;
- блока управления позиционером, предназначенного для управления работой позиционера;
- векторного анализатора электрических цепей серии PNAN5222B с опциями 201, 021, S93026A-1FP, S93080A-1FP, S93118A-1FP, N1966A, N4691B-150 (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- аналогового генератора СВЧ-сигналов MXG серии XN5183B с опциями 520, 1EA, M9010A,M9037A, Y1213A, M9300A, N7555A, N7550X-151, N7555A-150, N7555A-3MF, N7554A, N7550X-152, N7554A-150;
- усилителей малошумящих (далее - МШУ), предназначенных для обеспечения требуемого динамического диапазона измерений комплекса;
- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- комплекта антенн, предназначенного для измерения коэффициента усиления методом замещения;
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;
- программного обеспечения (далее - ПО), предназначенного для управления комплексом, сбора и обработки данных, их регистрации, визуализации и каталогизации результатов измерений;
- приборной стойки, предназначенной для размещения оборудования из состава комплекса;
- источников бесперебойного питания, предназначенных для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.

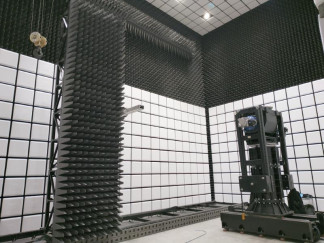

Общий вид комплекса приведен на рисунках 1- 10.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 8.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 10.
l*‘ '^1'' iji' ’1^1' 1ф1' 1^i' Гф| $
H]
| * | чм | • | • | 1 | |
| •“ _ | ф | ф- |
'mmt-
Hi
Рисунок 10 - Задняя панель ВАЦ с указанием места пломбировки от несанкционированного
доступа
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО«RL-BEAM-DA» и «RL-BEAM-DTV».
Специализированное ПО «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «RL-BEAM-DTV» предназначено для визуализации измеренных на одной или нескольких частотных точках зависимостей комплексного коэффициента передачи от линейного положения каретки сканера и выполнения радиотехнических расчетов по измеренным данным.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RL-BEAM-DA. exe | RL BEAM DTV.exe |
| Номер версии (идентификационный номер) ПО | 1.0.1.7 | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | CA93E85216B58CF9E3 98771C92B135B7 (алгоритм MD5) | 7B763CAED3A5152E4F 2325F7B76F5ADB (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 1 до 18 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ | ±0,3 |
| -20 дБ | ±0,4 |
| -30 дБ | ±0,5 |
| -40 дБ | ±0,9 |
| -45 дБ | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ) при относительных уровнях амплитудного распределения, градус -10 дБ | ±3 |
| -20 дБ | ±4 |
| -30 дБ | ±5 |
| -40 дБ | ±6 |
| -45 дБ | ±10 |
Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ -10 дБ -20 дБ -30 дБ -40 дБ -45 дБ
Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус -10 дБ -20 дБ -30 дБ -40 дБ -45 дБ
±0,3
±0,5
±0,9
±1,5
±2,2
±4
±5
±7
±10
±16
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ 0,3 дБ 0,5 дБ 0,8 дБ 1,5 дБ 2,0 дБ
±0,5
±0,7
±1,0
±1,7
±2,3
±0,1
±0,2
±0,8
Пределы допускаемой абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности, градус при ширине главного лепестка до 3° включ. при ширине главного лепестка св. 3° до 10° включ. при ширине главного лепестка от св. 10° до 20° включ._
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Размер рабочей области сканирования, м, не менее | |
| длина | 8 |
| высота | 5 |
| Сектор углов восстанавливаемых диаграмм направленности при пла | |
| нарном сканировании, не менее, градус | ±65 |
| Габаритные размеры сканера, мм, не более | |
| длина | 10800 |
| ширина | 2300 |
| высота | 6500 |
| Наименование характеристики | Значение |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +20 °С, %, не более атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
наносится на переднюю панель блока управления сканером в виде наклейки и типографским способом на титульный лист документа РЛТГ.425820.001РЭ «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.425820.001. Руководство по эксплуатации».
| Таблица 4 - Комплектность комплекса | ||
| Наименование | Обозначение | Количество |
| 1 Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) в составе: | РЛТГ.425820.001, зав. № 1690009 | 1 шт. |
| 1.1 Прецизионный четырехкоординатный Т-ска-нер | РЛТГ.425820.315 | 1 шт. |
| 1.2 Блок управления сканером | RL-CTRL-PSN-4 | 1 шт. |
| 1.3 Комплект кабелей СВЧ - кабель к сканеру - кабель к позиционеру - кабель к усилителю на сканере - кабель к усилителю на позиционере | SF126EA/11PC3.5- 43/11PC3.5- 43/22000mm SF126EA/11PC3.5- 43/11PC3.5-43/4000mm SF126EA/11PC3.5- 43/11PC3.5-43/1000mm SF126EA/11PC3.5- 43/11PC3.5-43/1000mm | 1 к-т |
| 1.4 Прецизионный трехкоординатный позиционер | РЛТГ. 425820.212 | 1 шт. |
| 1.5 Блок управления позиционером | RL-CTRL-PS-4 | 1 шт. |
| 1.6 Комплект радиочастотного оборудования с опциями: | ||
| Наименование | Обозначение | Количество |
| 1.6.1 СВЧ-анализатор цепей серии PNA, 26,5 ГГц | N5222B Keysight T echnologiesсопциями 201, 021, S93026A-1FP, S93080A-1FP, S93118A-1FP, N1966A, N4691B-150 | 1 шт. |
| 1.6.2 Аналоговый генератор СВЧ-сигналов MXG серии X | N5183B Keysight Technologies сопциями 520, 1EA, M9010A, M9037A, Y1213A, M9300A, N7555A, N7550X-151, N7555A-150, N7555A-3MF, N7554A, N7550X-152, N7554A-150, N7554A-NMF | 1 шт. |
| 1.7 Комплект эталонных антенн: - антенна диапазона частот от 0,97 до 1,45 ГГц - антенна диапазона частот от 1,45 до 2,2 ГГц - антенна диапазона частот от 2,2 до 3,3 ГГц - антенна диапазона частот от 3,3 до 4,9 ГГц - антенна диапазона частот от 4,9 до 7,05 ГГц - антенна диапазона частот от 7,05 до 10 ГГц - антенна диапазона частот от 8,2 до 12,4 ГГц - антенна диапазона частот от 12,4 до 18 ГГц | LB-770-15-C-SF LB-510-15-C-SF LB-340-20-C-SF LB-229-20-C-SF LB-159-20-C-SF LB-112-20-C-SF LB-90-25-C-SF LB-62-25-C-SF | 1 к-т |
| 1.8 Комплект зондов: - антенна-зонд диапазона частот от 1 до 2 ГГц - антенна-зонд диапазона частот от 2 до 4 ГГц - антенна-зонд диапазона частот от 4 до 8 ГГц - антенна-зонд диапазона частот от 8 до 18 ГГц | ZND-1-2 ZND-2-4 ZND-4-8 ZND-8-18 | 1 к-т |
| 1.9 Комплект ПК (ПЭВМ) | ASUS V241IC | 1 шт. |
| 1.10 Приборная стойка | - | 1 шт. |
| 1.11 Источник бесперебойного питания | BR900GI | 2 шт. |
| 1.12 Усилитель малошумящий | RL-AMP-1-18 | 2 шт. |
| 2 Флеш-карта с ПО (Программно-алгоритмическим обеспечением управления комплексом, сбора и обработки данных, их регистрация, визуализация и каталогизация результатов измерений (планарное сканирование)) | РЛТГ.425820.910 | 1 шт. |
| 3 Паспорт | РЛТГ.425820.001 ПС | 1 шт. |
| 4 Руководство по эксплуатации | РЛТГ.425820.001 РЭ | 1 шт. |
| 5 Методика поверки | 133-21-02 МП | 1 шт. |
приведены в документе РЛТГ.425820.001РЭ «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование)РЛТГ.425820.001. Руководство по эксплуатации», раздел 3.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
