| Номер в госреестре | 83735-21 |
| Наименование СИ | Весы |
| Обозначение типа СИ | MARELEC |
| Изготовитель | "MARELEC Food Technologies BVBA", Бельгия |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы MARELEC (далее по тексту - весы) предназначены для статических измерений
массы.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) индикатора в цифровой код и выводится на дисплей индикатора, как результат взвешивания. Весы состоят из грузоприёмного устройства (далее по тексту - ГПУ) со встроенными весоизмерительными тензорезисторными датчиками и индикатора, соединённых между собой кабелем.
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, USB-Slave, дискретные входа/выхода и подключение периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров. В весах предусмотрено настенное крепление терминала.
Питание весов может осуществляться от сети переменного или постоянного тока.
В качестве тензодатчиков используются датчики весоизмерительные тензорезисторные Scaime AP200 C3 SH 10e F, производства "SCAIME Sas", Франция и PW2CC3MR производства "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай или "Hottinger Baldwin Messtechnik GmbH", Германия.
В качестве терминала могут использоваться индикаторы Marelec Z2 или Marelec D6.
Таблица 1 - Устройства и функции весов
| Устройства | Ссылка на пункт ГОСТ OIML R 76-12011 |
| Показывающее устройство с расширением | Т.2.6 |
| Устройство установки по уровню | Т.2.7.1 |
| Полуавтоматическое устройство установки на нуль | Т.2.7.2.2 |
| Устройство выборки массы тары | Т.2.7.4 |
| Устройство предварительного задания массы тары | Т.2.7.5 |
| Полуавтоматическое устройство для компенсации влияния изменения гравитации | 4.1.2.6 |
| Устройство индикации отклонения от нуля | 4.5.5 |

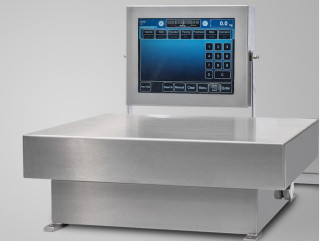

Общий вид весов приведен на рисунке 1. Знак поверки наносится в виде навесной пломбы, с оттиском клейма поверителя, смонтированной на проволоке между защитных винтов на корпусе весов, ограничивающей доступ к узлу настройки в соответствии с рисунком 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик типографским методом в месте указанном на рисунке 3. Знак утверждения типа наносится в месте указанном на рисунке 3. Общий вид индикаторов приведен на рисунке 4.
а) б) Рисунок 4 - Общий вид индикаторов:
а) Marelec Z2; б) Marelec D6
В весах используется встроенное метрологически значимое программное обеспечение (далее по тексту - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. Влияние ПО учтено при нормировании метрологических характеристик.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Модификация | ||
| W50C/60-D6 W10C/15-D6 | W50C/60-D100 | |
| Идентификационное наименование ПО | D6 | D100 |
| Номер версии (идентификационный номер) ПО | D6: 4.1 Sm206A: 2.0 | Scale.dll : 1.0.0.123 Marcon.exe : 1.0.0.97 SM207.dll : 1.0.0.31 Sm206A: 2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | D6: 1AB81A93 Sm206A: 9FA9C556 | Scale.dll: C62473C9 Marcon.exe: E735CD5E SM207.dll: 074298E1 Sm206A: 9FA9C556 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | |
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
| Обозначение модификации | Min, кг | Max, кг | e, кг | d, кг | n | m, кг | mpe, г |
| W10C/15-D6 | 20e | 15 | 0,01 | 0,01 | 1500 | от 0,2 до 5,0 вкл. св. 5,0 до 15,0 вкл. | 5 10 |
| W50C/60-D6 | 60 | 0,1 | 0,1 | 600 | от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. | 50 100 | |
| W50C/60-D100 | 60 | 0,1 | 0,1 | 600 | от 2,0 до 50,0 вкл. св. 50,0 до 60,0 вкл. | 50 100 |
П р и м е ч а н и е - пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), кг
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль, кг | ±0,25е |
| Показания индикации массы, не более | Мах+9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | ±2 |
| Диапазон первоначальной установки нуля, % от Max, не более | 10 |
| Диапазон выборки массы тары (Т- ), % от Max | от 0 до 100 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| от сети переменного тока: | |
| - напряжение, В | от 100 до 240 |
| - частота, Гц | от 50 до 60 |
| от сети постоянного тока: | |
| - напряжение, В | 24 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры ГПУ, мм, не более: | |
| - длина | 500 |
| - ширина | 600 |
| - высота | 217 |
| Масса, кг, не более: | 50 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -10 до 40 |
| - относительная влажность воздуха, %, не более | 100 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы, лет, не менее | 14 |
наносится на лицевую панель типографским способом и на титульный лист эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы MARELEC | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Весы MARELEC. Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация завода-изготовителя
| Зарегистрировано поверок | 197 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
