| Номер в госреестре | 83738-21 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | УСПД 3021 |
| Изготовитель | Общество с ограниченной ответственностью "ИзиТек" (ООО "ИзиТек"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных УСПД 3021 (далее также - УСПД) предназначены для синхронизации и учёта времени приборов коммерческого учёта (далее также - ПКУ) в автоматизированных системах комплексного учета энергоресурсов (далее также - АСКУЭР), а также сбора, обработки, хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень АСКУЭР.
Принцип действия УСПД основан на получении, хранении, учёте по времени и передаче данных с ПКУ, подключенных к УСПД по цифровым интерфейсам связи.
Конструктивно УСПД представляют собой модули, устанавливаемые в средней части счётчиков электрической энергии трехфазных многофункциональных SM3 (далее также -счётчики). Электропитание УСПД осуществляется от счётчиков, кроме того УСПД используют для выполнения своих функций часть интерфейсов счётчиков.
УСПД изготавливаются в исполнениях, указанных в таблице 1.
Таблица 1 - Варианты исполнений УСПД
| Исполнение | Интерфейс связи | |||
| GSM/LTE 1 | GSM/LTE 2 | Wi-Fi | Ethernet | |
| 3021-01 | + | + | + | + |
| 3021-02 | + | + | - | + |
| 3021-03 | + | + | + | - |
| 3021-04 | + | - | + | + |
| 3021-05 | + | - | - | + |
| 3021-06 | + | - | + | - |
| Примечание: «+» - интерфейс связи есть. «-» - интерфейс связи отсутствует. | ||||
УСПД применяются в составе комплексов и систем автоматизации в электроэнергетике: в системах сбора и передачи информации (ССПИ), автоматизированных информационно -измерительных системах коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других системах в качестве устройства сбора и передачи данных.
Заводской номер наносится на заднюю панель УСПД любым технологическим способом в виде цифрового кода.

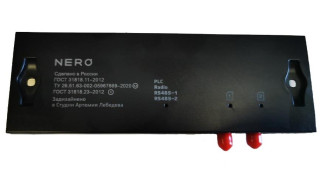

Общий вид УСПД представлен на рисунке 1. Нанесение знака поверки на УСПД в обязательном порядке не предусмотрено.
щ «
В УСПД имеется встроенное программное обеспечение (далее также - ПО).
Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное ПО не может быть считано без применения специальных программно -технических устройств. Встроенное ПО является метрологически значимым.
Доступ к изменению параметров УСПД по интерфейсам связи защищён не менее чем восьмизначным паролем. Предусмотрено включение режима блокировки по неверному паролю в случае 3-кратной подряд авторизации с неверным паролем, при этом доступ к изменению параметров УСПД блокируется на 24 ч.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 0.1.1 |
| Цифровой идентификатор ПО (контрольная сумма) | 6f3a58d79456b7c6a5f3696b64944329 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут | ±1 |
| Средний температурный коэффициент хода встроенных часов в диапазоне рабочих температур, (с/сут)/°С: - от -25 до +15 °С не включ. и св. +25 до +55 °С включ. - от -40 до -25 °С не включ. и св. +55 до +70 °С | 0,15 0,20 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 5 до 26 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 153,5x52,0x22,0 |
| Масса, кг, не более | 0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +35 °С), %, не более | от -40 до +70 98 |
| Средняя наработка до отказа, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы формуляра и руководства по эксплуатации типографским способом, а также на заднюю панель УСПД любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных УСПД 3021 | 05967669.44.39.0001.222.00 | 1 шт. |
| Внешняя антенна | - | 1 или 2 шт. |
| Руководство по эксплуатации1) | 05967669.44.39.0001.222.00 РЭ | 1 экз. |
| Формуляр | 05967669.44.39.0001.222.0Х2 ФО | 1 экз. |
| Упаковка индивидуальная | - | 1 шт. |
| 1) Условия поставки и количество документов указываются в договоре на поставку. 2) Х принимает значения от 1 до 6 в зависимости от исполнения УСПД. | ||
приведены в разделе 1 «Общая информация» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к устройствам сбора и передачи данных УСПД 3021
Приказ Федерального агентства по техническому регулированию метрологии № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
