| Номер в госреестре | 83739-21 |
| Наименование СИ | Анализаторы газов |
| Обозначение типа СИ | Brimstone |
| Изготовитель | "Galvanic Applied Sciences Inc.", Канада |
| Год регистрации | 2021 |
| Срок свидетельства | 19.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газов Brimstone (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли сероводорода H2S, диоксида серы SO2, карбонилсуль-фида COS и сероуглерода CS2 в технологических газовых средах при контроле технологических процессов.
Принцип действия анализаторов газов Brimstone - спектрофотометрический, основанный на измерении поглощения ультрафиолетового излучения (UV) молекулами определяемых компонентов. Изменение оптического поглощения образца зависит от содержания измеряемого компонента в соответствии с законом Бугера - Ламберта - Бера.
Конструктивно анализатор газов Brimstone представляет собой автоматический прибор, выполненный во взрывозащищенном корпусе, состоящем из двух секций (рисунок 1). В одной из секций (шкаф печи) установлен термостатируемый оптический блок с измерительной ячейкой, газовые коммуникации для подачи и сброса пробы и вспомогательных газов, компоненты системы пробоотбора, преобразователи и регуляторы температуры и давления, клапаны, фильтры, зонды, аспиратор и др. Во второй секции (шкаф управления) расположены источник питания, источник ультрафиолетового излучения, спектрометр, платы ввода/вывода, контроллер, а также и дисплей с клавиатурой. Передача оптического излучения от источника к оптическому блоку в первой секции и обратно к спектрометру осуществляется по двум волоконнооптическим кабелям. Для функционирования анализатора требуется подключение к промышленным источникам сжатого воздуха и пара. Обозначение СИ наносится краской на переднюю панель анализатора, обозначение модели, серийный номер и другая информация нанесены на табличку на передней панели.
Анализаторы являются индивидуально калибруемыми приборами, настроенными производителем при выпуске из производства для определения выбранных компонентов в заданном диапазоне.
Анализаторы газов Brimstone выпускаются следующих моделей: 943-TGX-CE (анализатор хвостовых газов с функцией расчета необходимого расхода воздуха), 202-SPX-CE (анализатор содержания компонентов в парах над серной ямой), идентичных по конструкции и отличающихся назначением.

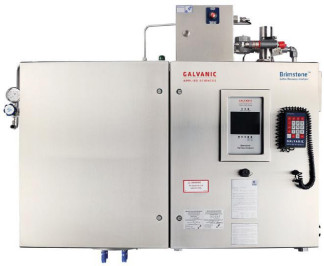

Общий вид анализаторов газов Brimstone приведен на рисунке 1.
Ограничение несанкционированного доступа внутрь корпуса прибора осуществляется с помощью замков на передних съемных панелях анализатора.
Пломбирование анализаторов газов Brimstone не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Анализаторы имеют встроенное ПО, специально разработанное, установленное и настроенное производителем.
ПО осуществляет:
- управление операциями и компонентами анализатора, включая автоматическую калибровку с заданной периодичностью;
- диагностику состояния, сигнализация о неисправностях;
- обработку преобразование и обработка аналогового сигнала от фотометра и расчет измененных значений объемной доли измеряемых компонентов с отображением на графическом дисплее параметров, графиков и результатов измерений в цифровом виде;
- индикацию параметров, рассчитываемых по результатам измерений (соотношение компонентов, расчетное значение требуемого для процесса оптимального расхода потребляемого воздуха в анализаторе хвостовых газов и др.);
- хранение в памяти алгоритма анализа, калибровочных данных и настроек;
- сохранение полученных результатов в архив и передача через выходные каналы на внешние устройства;
- поддержку взаимодействия с внешним ПК для удаленного управления анализатором (опция).
Уровень программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.14 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование определяемого компонента | Диапазон показаний объемной доли, %1} | Диапазон измерений объемной доли, %1} | Пределы допускаемой абсолютной погрешности, об. доля, %1} |
| Сероводород H2S | от 0 до 100 | от 0 до 1,00 | ±0,07 |
| от 0 до 5,0 | ±0,35 | ||
| от 0 до 10,0 | ±0,5 | ||
| Диоксид серы SO2 | от 0 до 100 | от 0 до 0,50 | ±0,05 |
| от 0 до 2,5 | ±0,2 | ||
| от 0 до 5,0 | ±0,25 | ||
| Карбонилсульфид COS | от 0 до 100 | от 0 до 0,50 | ±0,05 |
| Сероуглерод CS2 | от 0 до 100 | от 0 до 0,50 | ±0,05 |
| Примечание. Значения могут быть представлены в единицах объемной доли млн-1, 1 млн-1 = 10-4 %. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Г ц | 50/60 |
| Потребляемая мощность, Вт, не более | 800 |
| Габаритные размеры, мм, не более: - высота | 1200 |
| - ширина | 1450 |
| - глубина | 420 |
| Масса кг, не более | 150 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +60 |
| - относительная влажность (без конденсации), % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Выходы | аналоговые 4 от 4 до 20 мА, цифровые от 12 до 24 В, релейные 4*SPDT |
| Наименование характеристики | Значение |
| Протоколы связи | Modbus RS485, Mosbus TCP/IP (опция) |
| Степень защиты от внешних воздействий анализаторов, не ниже | IP40 |
| Маркировка взрывозащиты | 1Ex d e ia mb px IIC T3 Gb X 2Ex d e ia mb pz IIB T3 Gc X |
нанесение знака утверждения типа на анализаторы не предусмотрено, знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор газов | Brimstone | 1 шт. |
| Комплект ЗИП | - | по заказу |
| Комплект для поверки | - | 1 комплект |
| Комплект технической документации | - | 1 экз. |
приведены в документе «Анализаторы газов Brimstone. Руководство по эксплуатации», п. 1.2 «Аналитический метод» и раздел 3 «Работа системы».
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 14.12.2018 г. № 2664. Техническая документация фирмы-изготовителя «Galvanic Applied Sciences Inc.», Канада.
